TLV62130 转负压输出，输出电压异常

Eric Shen

Prodigy 180 points

Other Parts Discussed in Thread: TLV62130

Hi TI:

采用TLV62130做-4.3V电压输出应用，但实际输出只有-1.2V，请帮忙看一下电路设计是否有误？

IC的thermal pad是要接在系统GND，还是IC的AGND? 现在接在系统GND。电路图如下：

5 年多前

0 KW X 5 年多前

Guru 94471 points

亲；按你的标识，输入电容可能偏小了。建议加大试试。

0 Johnsin Tao 5 年多前回复 KW X

TI__Guru**** 308311 points

Hi
你电路不对呀，SS, DEF, FSW等的GND是输出负电压，而非电路中的0V GND.
见： www.ti.com.cn/.../slva469c.pdf

0 Johnsin Tao 5 年多前回复 Johnsin Tao

TI__Guru**** 308311 points

Hi
先参照电路，把电路改对后，如仍有问题，请说明问题所在。

0 user5894502 5 年多前回复 Johnsin Tao

Prodigy 40 points

已更改还是无法正常输出

还有我这边的参考电路是

0 user5894502 5 年多前回复 Johnsin Tao

Prodigy 40 points

已更改还是无法正常输出

还有我这边的参考电路是 SS, DEF, FSW是接到GND

0 Eric Shen 5 年多前回复 Johnsin Tao

Prodigy 180 points

Hi Johnsin:

DEF, FSW接H或L只是对性能做选择，应该不影响输出电平。

SS我们做了测试，接0V GND和接负电压，效果是一样的。请帮忙看看是否是power pad的接法有影响？还是其他原因？

谢谢！

规格书可能比较旧了，之前规格书的参考设计，DEF, FSW, SS都是接0V GND的。

0 Johnsin Tao 5 年多前回复 Eric Shen

TI__Guru**** 308311 points

Hi
不对，这个不仅仅是对性能做选择，影响输出电平。芯片的GND选择是最低电势，也就是负电压输出。芯片内部GND应该是会影响到反馈的基准的，包括频率震荡电压等等）
如果完全按照最新版本的电路图，不良现象是什么？（注意从layout上彻底改过来）

0 user5894502 5 年多前回复 Johnsin Tao

Prodigy 40 points

输出-2.0V 我想咨询一下 IC底部的散热PAD是要接0V的GND 还是要接负电压输出端

0 Rock Su 5 年多前

TI__Expert 3165 points

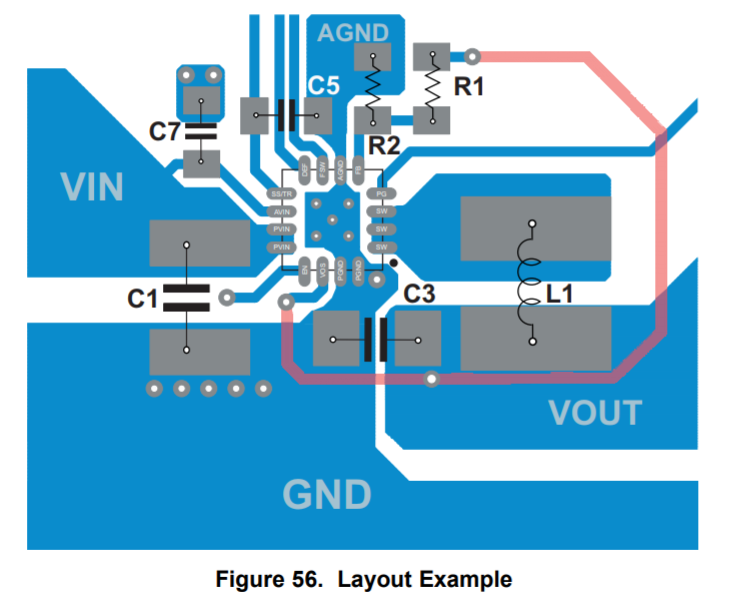

请参考数据手册中的说明和layout：

AGND和PGND是连接在一块的。

0 user5894502 5 年多前回复 Rock Su

Prodigy 40 points

这个是正电压输出的layout的参考图,有负电压的layout参考图吗

0 Rock Su 5 年多前回复 user5894502

TI__Expert 3165 points

无论输出正电压还是负电压，您的AGND和PGND不会变

0 Johnsin Tao 5 年多前回复 user5894502

TI__Guru**** 308311 points

Hi
其实我只要是但是SS脚接到0V GDN存在影响，以及芯片底部PowerPAD是要接到负电压输出的（也就是芯片此时GND)
如你所说DEF,以及FSW确实是接电平即可，所以是可以接0vGND的。
