TPS54560发热严重

user4603508

Prodigy 110 points

问题：

1、使用电路参数是WEBENCH得到的，使用5R/50W水泥电阻测试，当电流达到1.6A时芯片发烫，此时电感和二极管并没有发烫现象【电容全部换成低ESR陶瓷电容】

2、电路的参数是不是有问题？【COMP和RT/CLK】

3、在无负载时测试SW波形，感觉不正常，但是不知道什么原因【图三】当接入5R/50W水泥电阻，SW波形很规整，频率达到735KHZ【图四】

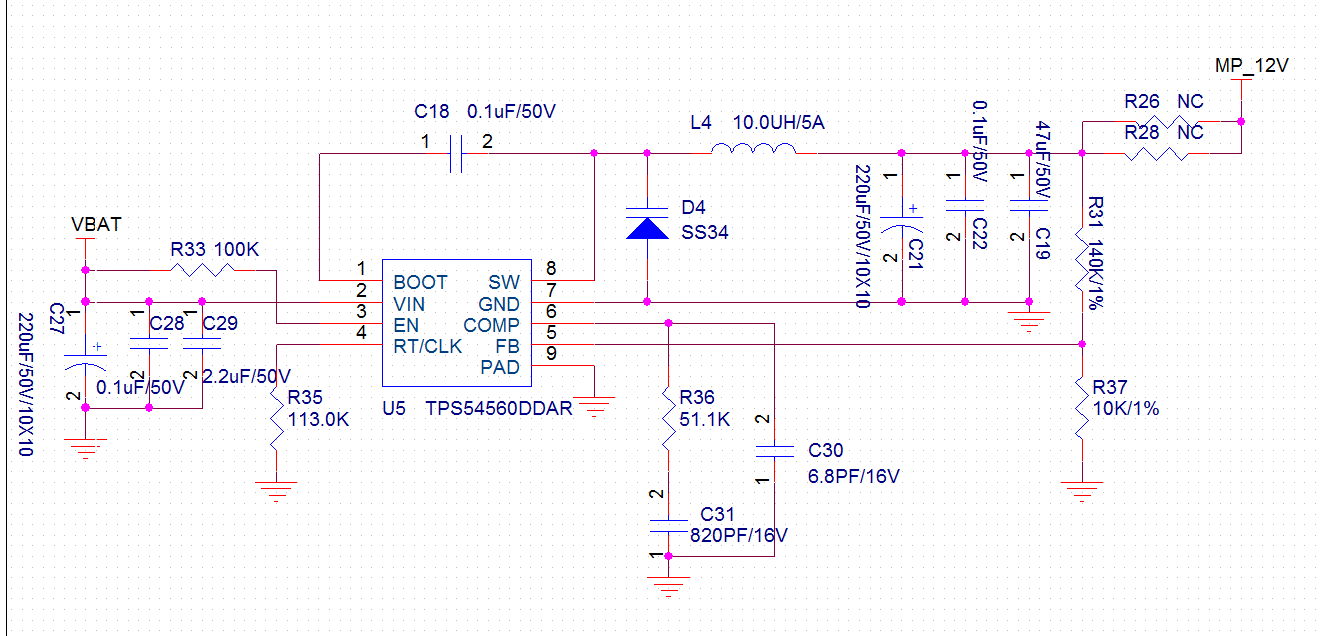

图一电路图

图二 PCB布局图

图三 SW波形图

图四 SW波形图

6 年多前

0 Frank Xiao 6 年多前

TI__Mastermind 35514 points

你好，

layout可以参考datasheet里的例子。

输入电容，芯片，二极管回路尽量小，反馈电阻R37,R31中间点尽量靠近芯片。你这里这两点做的都不好，另外thermal pad尽量大一些，这里也不够大。谢谢。

0 user4603508 6 年多前回复 Frank Xiao

Prodigy 110 points

1、R35 R36 C31 C30 L4这几个参数有问题么？
2、上述您说问题纠正后，发烫问题会解决么或者有所好转？

0 user4603508 6 年多前回复 Frank Xiao

Prodigy 110 points

电路上的参数可以么？最主要是散热没有做好？

0 user4603508 6 年多前回复 Frank Xiao

Prodigy 110 points

无负载时SW波形对么？【图三】
谢谢！！！

0 Frank Xiao 6 年多前回复 user4603508

TI__Mastermind 35514 points

你好，

补偿参数不是最主要的因素，layout是主要原因。
另你降低开关频率，发热也会有改善。
谢谢。

0 user4603508 6 年多前回复 Frank Xiao

Prodigy 110 points

按照刚才您说的布局，能达到5A么？
谢谢

0 Frank Xiao 6 年多前回复 user4603508

TI__Mastermind 35514 points

你好，
会有改善，不过跑12v5a, 还是会有些勉强，比较12v 5A有60W了，需要长时间工作在5A输出情况下吗？你的输入电压时多少V？谢谢。

0 user4603508 6 年多前回复 Frank Xiao

Prodigy 110 points

1、输入电压是24v电池供电，真正负载也就需要3A左右，可能会需要到大电流
2、还有就是刚才我用更小的水泥电阻测试，电感一直啸叫是什么原因？

0 Frank Xiao 6 年多前回复 user4603508

TI__Mastermind 35514 points

你好，

如果不是长时间5A，可以用这个芯片。
更小的水泥电阻是更小阻值还是更小功率，谢谢。

0 user4603508 6 年多前回复 Frank Xiao

Prodigy 110 points

我把2个电阻并联，来减少电阻值测试电流？此时电感啸叫很明显，并且输出电流减小

0 Frank Xiao 6 年多前回复 user4603508

TI__Mastermind 35514 points

两个电阻并联应该电流应该是更大才对，不应该电流减小。
产生的原因：

电感设计饱和电流是否足够。（公式校验一下）
环路FB受干扰。
闭环回路不稳定。

看看SW波形抖动是否特别严重。另看输出纹波是否有低频成分在里面。
环路部分可以用webench 仿真软件校验一下。

谢谢。

0 Vental Mao 6 年多前回复 user4603508

TI__Mastermind 25833 points

你电感的饱和电流是多少？如果你要工作在5A，那饱和电流至少要10A以上

如果电感饱和电流没问题，建议你减小输出电容至软件推荐的47uF，啸叫可能是环路不稳导致

0 user4603508 6 年多前回复 Frank Xiao

Prodigy 110 points

webench 仿真软件我下网页上打开一直是初始化应用，有没有应用程序下载？

0 user4603508 6 年多前回复 Vental Mao

Prodigy 110 points

我刚才把输出电容换成47UF，电流确实增大了，感觉电流增大不可控像是短路，之后电流急剧增加触发短路保护。同时电感还是啸叫【感觉不像是电感饱和电流原因】

0 user4603508 6 年多前回复 Frank Xiao

Prodigy 110 points

你好，我现在用4Ω/50W水泥电阻测试，但是输出电流只有1.68A，理论应该接近3A的，这是什么原因？{在这种测试情况下，只有芯片发烫【可能是散热没有做好】电感并没有啸叫,SW波形在此情况下是780KHZ，波形还可以}

0 Frank Xiao 6 年多前回复 user4603508

TI__Mastermind 35514 points

你好，
那你量一下你的输出电压是否正确，有可能输出电压不对，有可能电阻阻值不对，有可能电流表不准，谢谢。

0 Vental Mao 6 年多前回复 user4603508

TI__Mastermind 25833 points

WEBEHCN只有网页版，一直初始化可能是你浏览器的flash插件没装好

你的电感是功率电感么？检查一下焊接问题，减小电容也不应该出现短路现象，看看是不是没有焊接好

0 Johnsin Tao 6 年多前回复 user4603508

TI__Guru**** 308311 points

Hi
首先注意芯片底部PowerPad的layout, 这个相当于散热片，建议四层板来做，通过芯片底部的Power 打孔到中间层，底层的GND, 加大散热面积。
其次电感啸叫，说明电感已经自激饱和了，如果你确认电感的饱和电流是足够的（建议大于最大输出电流的1.3倍以上），那么你就需要确认你的layout, 有可能电感和与电感相连的某个电容发生震荡。也建议用电子负载确认而不是水泥电阻（存在加大寄生参数，这个不排除与电感产生自激）
