LMR64010输出电流小

举人 760 points

1nnocent

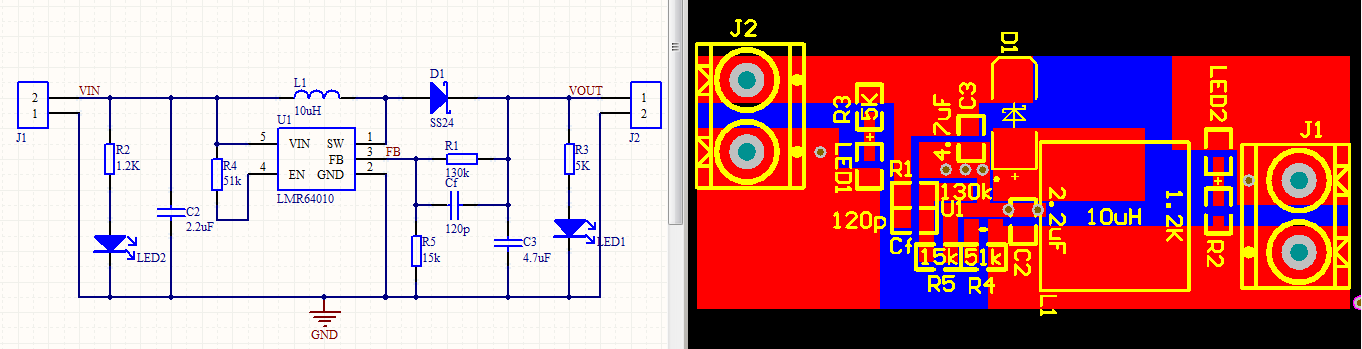

根据手册的原理图画的5-12V升压电路，手册上说可以输出12V330mA的电流，实际只有100mA不到，

下面是layout

• LMR64010

举人 760 points

1nnocent

• 2019-8-3 1:21
• 回复
• 取消
• 取消

• 回复 建议为答案 使用高级编辑器编辑文本

4 个回复

• 状元 174241 points



  Johnsin Tao



  • 2019-8-3 23:21

  Hi
  layout参考datasheet第八页，从你的layout看，主要是GND没做好，layout上要求功率回路尽量小。
  其次建议功率电感饱和电流大于1A. 输入电容2.2uF可以适当加大。

  若该回复解决了您的问题，请点击“确认此为答案”，谢谢。

  • 回复
  • 取消
  • 取消

  • 回复 建议为答案 使用高级编辑器编辑文本
• 状元 174241 points



  Johnsin Tao



  • 2019-8-3 23:21

  Hi
  layout参考datasheet第八页，从你的layout看，主要是GND没做好，layout上要求功率回路尽量小。
  其次建议功率电感饱和电流大于1A. 输入电容2.2uF可以适当加大。

  若该回复解决了您的问题，请点击“确认此为答案”，谢谢。

  • 回复
  • 取消
  • 取消

  • 回复 建议为答案 使用高级编辑器编辑文本
• 状元 174241 points



  Johnsin Tao



  • 2019-8-3 23:21

  Hi
  layout参考datasheet第八页，从你的layout看，主要是GND没做好，layout上要求功率回路尽量小。
  其次建议功率电感饱和电流大于1A. 输入电容2.2uF可以适当加大。

  若该回复解决了您的问题，请点击“确认此为答案”，谢谢。

  • 回复
  • 取消
  • 取消

  • 回复 建议为答案 使用高级编辑器编辑文本
• 举人 760 points



  1nnocent



  • 2019-8-4 17:12

  回复 Johnsin Tao:

  电感电流3.8A的
