TMS320F28069使用外部时钟出现问题

Hi Jie,

目前没有发现过有GPIO19不能作为外部时钟引脚的问题。

我想问Jie是如何判断GPIO19不能用的。

时钟切换到GPIO19后，失败，那应该会有时钟丢失的情况，那么芯片会复位，并进入下面的代码

void InitPll(Uint16 val, Uint16 divsel)
{
volatile Uint16 iVol;

// Make sure the PLL is not running in limp mode
if (SysCtrlRegs.PLLSTS.bit.MCLKSTS != 0)
{
EALLOW;
// OSCCLKSRC1 failure detected. PLL running in limp mode.
// Re-enable missing clock logic.
SysCtrlRegs.PLLSTS.bit.MCLKCLR = 1;
EDIS;
// Replace this line with a call to an appropriate
// SystemShutdown(); function.
__asm(" ESTOP0"); // Uncomment for debugging purposes
}

Eric

目前情况是这样的：

我事先将程序通过JTAG烧录到DSP。

当把时钟线连到GPIO19，开机没有任何反应。

当把时钟线连到GPIO38，开机即正常运行。而且，即便是SysCtrlRegs.XCLK.bit.XCLKINSEL = 1; // 1-GPIO19 = XCLKIN, 0-GPIO38 = XCLKIN，仍然可以正常运行，所以我判断是这切换时钟线的话根本没有起作用。为了避免意外失误，我用了两块板子做实验，情况完全一致。可是GPIO38是JTAG的TCK引脚，不太适合当外部时钟使用。请问：

外部时钟输入线默认为GPIO38，要切换到GPIO19除了上述的这行代码，还需要其他的软件或者硬件设置吗？

项目需要，急待解决，谢谢各位！

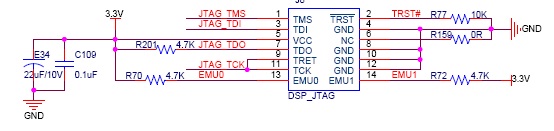

附件是JTAG连接图，请帮助看看是否有问题。

Jie,

JTAG没什么问题。

1. 如果是用GPIO38，对你工程仿真造成什么样的影响？

2. 如果是用GPIO19失效，我建议是要带仿真器调试一下，看一下是什么问题，是否是真的出现时钟失效？

Eric

谢谢您的答复。

按照手册上的描述，如果用GPIO38，会和仿真时钟TCK造成时钟竞争。

接GPIO19带仿真器运行时是正常的，大概是因为此时使用的是仿真器提供的时钟，但是停止仿真后系统就不运行了。

InitPll函数内容如下：单步仿真运行过程正常，不会进入您上文讲到的丢失时钟的选项。
void InitPll(Uint16 val, Uint16 divsel)
{
volatile Uint16 iVol;

// Make sure the PLL is not running in limp mode
if (SysCtrlRegs.PLLSTS.bit.MCLKSTS != 0)
{
EALLOW;
// OSCCLKSRC1 failure detected. PLL running in limp mode.
// Re-enable missing clock logic.
SysCtrlRegs.PLLSTS.bit.MCLKCLR = 1;
EDIS;
// Replace this line with a call to an appropriate
// SystemShutdown(); function.
asm(" ESTOP0"); // Uncomment for debugging purposes
}

// DIVSEL MUST be 0 before PLLCR can be changed from
// 0x0000. It is set to 0 by an external reset XRSn
// This puts us in 1/4
if (SysCtrlRegs.PLLSTS.bit.DIVSEL != 0)
{
EALLOW;
SysCtrlRegs.PLLSTS.bit.DIVSEL = 0;
EDIS;
}

// Change the PLLCR
if (SysCtrlRegs.PLLCR.bit.DIV != val)
{

EALLOW;
// Before setting PLLCR turn off missing clock detect logic
SysCtrlRegs.PLLSTS.bit.MCLKOFF = 1;
SysCtrlRegs.PLLCR.bit.DIV = val;
EDIS;

// Optional: Wait for PLL to lock.
// During this time the CPU will switch to OSCCLK/2 until
// the PLL is stable. Once the PLL is stable the CPU will
// switch to the new PLL value.
//
// This time-to-lock is monitored by a PLL lock counter.
//
// Code is not required to sit and wait for the PLL to lock.
// However, if the code does anything that is timing critical,
// and requires the correct clock be locked, then it is best to
// wait until this switching has completed.

// Wait for the PLL lock bit to be set.

// The watchdog should be disabled before this loop, or fed within
// the loop via ServiceDog().

// Uncomment to disable the watchdog
DisableDog();

while(SysCtrlRegs.PLLSTS.bit.PLLLOCKS != 1)
{
// Uncomment to service the watchdog
// ServiceDog();
}

EALLOW;
SysCtrlRegs.PLLSTS.bit.MCLKOFF = 0;
EDIS;
}

// If switching to 1/2
if((divsel == 1)||(divsel == 2))
{
EALLOW;
SysCtrlRegs.PLLSTS.bit.DIVSEL = divsel;
EDIS;
}

// If switching to 1/1
// * First go to 1/2 and let the power settle
// The time required will depend on the system, this is only an example
// * Then switch to 1/1
if(divsel == 3)
{
EALLOW;
SysCtrlRegs.PLLSTS.bit.DIVSEL = 2;
DELAY_US(50L);
SysCtrlRegs.PLLSTS.bit.DIVSEL = 3;
EDIS;
}
}

jie hu2 你好

我28069设置外部时钟输入是这样的。

首先硬件和你设置的一样X1——接地；X2——悬空。

软件我只实验过使用外部有源时钟源输入到GPIO19时钟和使用内部时钟源的情况。使用内部时钟源既然你能用，我就不多说了，说说我使用外部时钟源的情况，我是这么设置的，

//---------------------------------------------------------------------------

// Example: ExtOscSel:

//---------------------------------------------------------------------------

// This function switches to External oscillator and turns off all other clock // sources to minimize power consumption.

void ExtOscSel (void)

{

EALLOW;

SysCtrlRegs.XCLK.bit.XCLKINSEL = 1;             // 1-GPIO19 = XCLKIN, 0-GPIO38 = XCLKIN

SysCtrlRegs.CLKCTL.bit.XTALOSCOFF = 1;    // Turn on XTALOSC

SysCtrlRegs.CLKCTL.bit.XCLKINOFF = 0;        // Turn on XCLKIN

SysCtrlRegs.CLKCTL.bit.OSCCLKSRC2SEL = 0; // Switch to external clock

SysCtrlRegs.CLKCTL.bit.OSCCLKSRCSEL = 1;  // Switch from INTOSC1 to INTOSC2/ext clk

SysCtrlRegs.CLKCTL.bit.WDCLKSRCSEL = 0;    // Clock Watchdog off of INTOSC1 always

SysCtrlRegs.CLKCTL.bit.INTOSC2OFF = 1;        // Turn off INTOSC2

SysCtrlRegs.CLKCTL.bit.INTOSC1OFF = 0;        // Leave INTOSC1 on

EDIS;

}

黄色背景颜色是咱俩不同的地方，我是按TI提供源程序做的，我想你是修改了这两行，我当时没有考虑看门狗这块，你不妨修改后试试，我这块没有仔细研究。如果还不行，咱有空再细细研究这一块。

本人遇到同样问题， 你的设置没有问题，但是你必须保证后面初始化GPIO的时候，一定不能，配置GPIO19，我的最后解决就是，初始化GPIO时，不初始化，GPIO19，结果就正确了，
