ADS1174 DRDY引脚输出信号时 其他引脚电压均跟着出现波动这正常吗?

Other Parts Discussed in Thread: ADS1174

如题 使用ADS1174  SPI模式 CLK接27M有源晶振 CLKDIV=1 MODE=0 M2-M0=000

DRDY引脚输出信号时  其他引脚电压均跟着出现波动 峰值能达到1V  这正常吗? 会不会影响采集到的信号的准确性

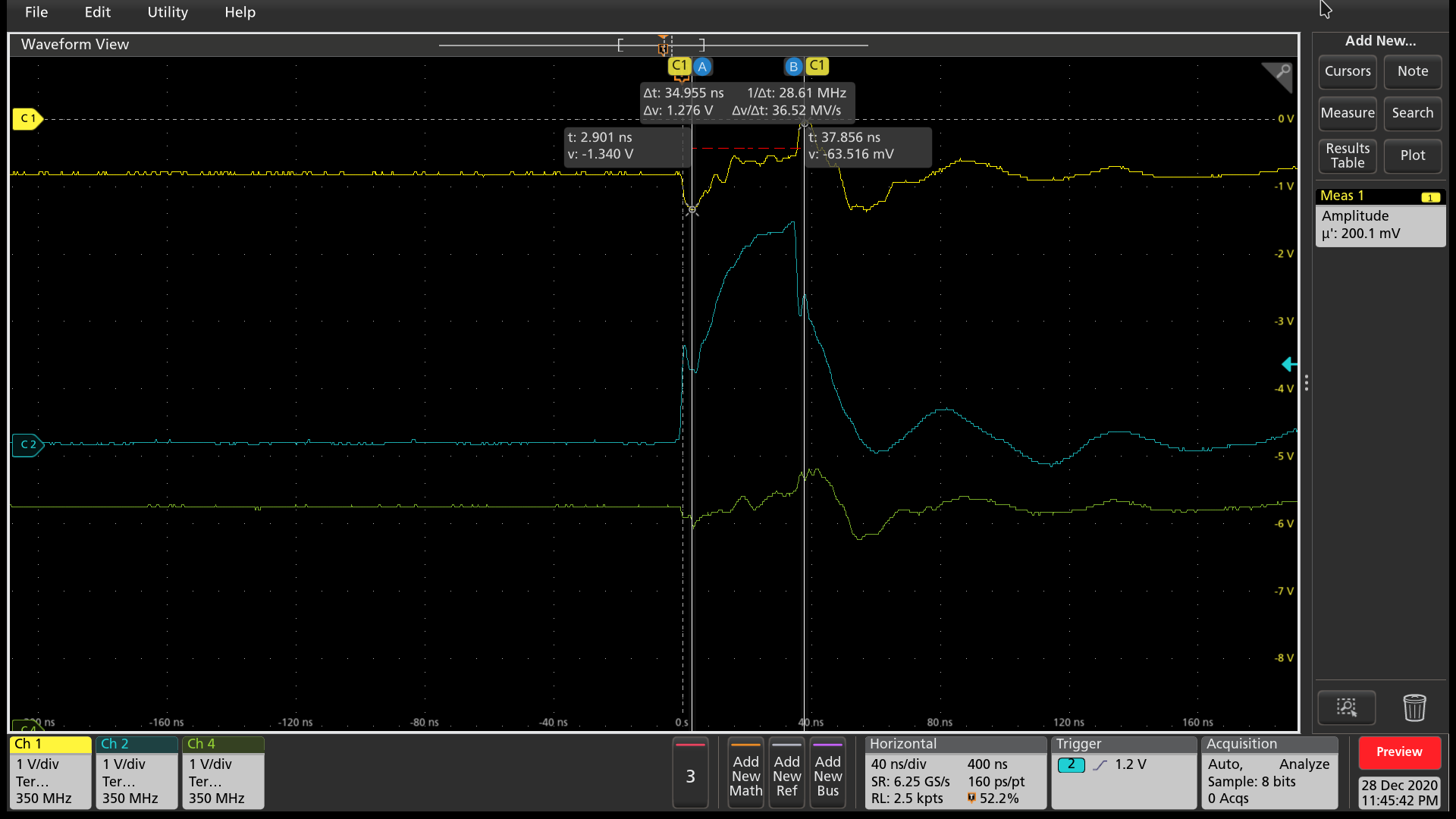

如图是示波器抓取的波动

CH2是DRDY引脚 CH1是AINP(AINN接地) CH4是数字接口(是SCLK还是DOUT忘记了)

  • 您好,
    感谢您对TI产品的关注!DRDY引脚走线在PCB设计上是不是离其他管脚走线太近,使得DRDY信号干扰到了其他信号?
    如果DRDY对模拟输入AIN造成影响,肯定会影响采集信号准确性的,如果对数字信号的影响造成主控设备对数字信号的0、1的误识别,也是不可以的
    DRDY波形也不好,看波形(电容充放电波形)可以看出走线上存在比较大的电容,DRDY信号线走线长吗,如果走线比较长就会存在比较大的寄生电容
  • 应该并没有过近或过长

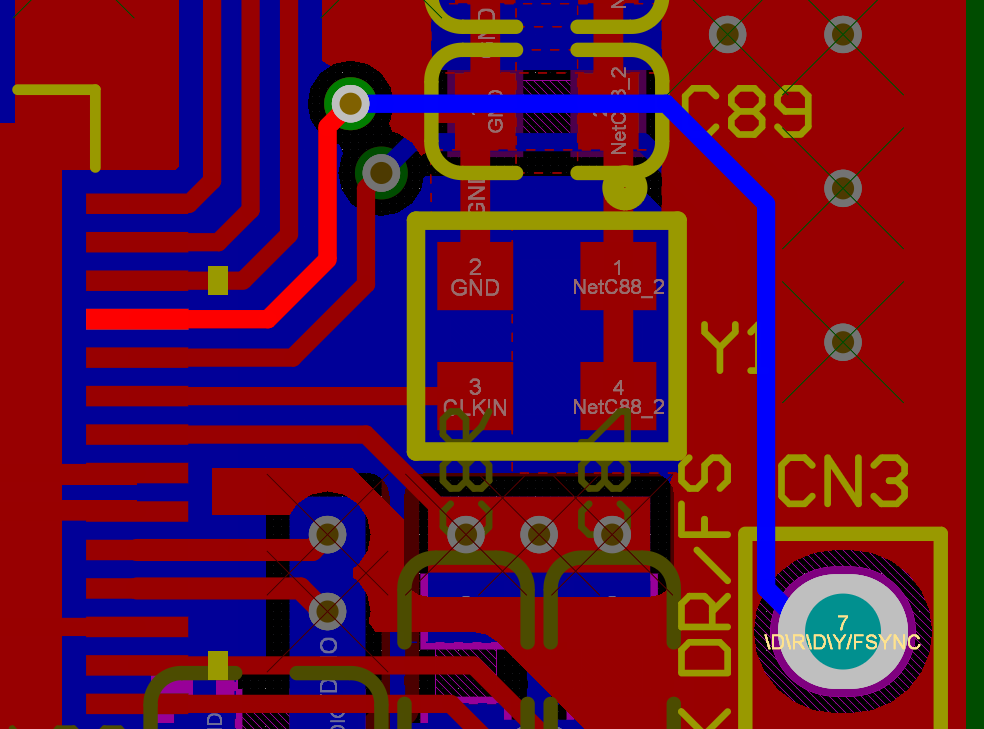

    如图高亮所示这根线 线径0.25mm 线距0.25mm 线长18.6mm

    后来又看了下 所有的点都会受影响 包括电源脚 所以这个波动感觉像是从地上串过去的

  • 看您的PCB图,DRDY信号是从芯片引至了CN3的一个通孔焊盘上,到您的控制端还有走线或接线,DRDY信号长度从ADS1174 管脚到控制端应该不止18.6mm,我大概估算了下,仅您贴出来的从ADS1174 管脚到CN3焊盘就差不多为18.6mm,建议缩短DRDY信号线,看其波形是否有所改善

    ADS1174的供电是由线性电源供电吗,建议用线性电源供电,并查看ADS1174供电纹波是否比较大引起的
