[参考译文] SN65DSI86：显示图像的一部分失真

admin
Guru**** 2511985 points


请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

https://e2e.ti.com/support/interface-group/interface/f/interface-forum/1372406/sn65dsi86-part-of-the-display-image-is-distorted

器件型号：SN65DSI86

工具与软件：

您好！

色条图案显示正确、但在加载图形时(Weston)

某些图像始终在同一位置损坏。

它使用两个具有静态图像(Weston 终端背景)的不同显示器(AUO、BOE)进行了测试

和视频。

NXP imx8mp Yocto (langdale)下的内核版本为6.1

使用4个 DSI 通道和2个 eDP 通道时、参考时钟为27MHz、

显示为146500hz：

# edID-decode -c /sys/devices/pci0000：00/0000：00：02.0/drm/card0/card0-eDP-1/EDID -n
EDID-decode (十六进制)：

00 ff ff ff ff ff ff ff ff ff FF 00 09 E5 fc 0A 00 00 00 00
0d 1e 01 04 95 1f 11 78 02 ef 35 95 5d 59 94 2a.
21 50 54 00 00 01 01 01 01 01 01 01 01 01 01 01 01 01
01 01 01 01 01 01 01 01 3a 39 80 04 71 38 28 40 30 20
36 00 35 ae 10 00 00 1a C8 2D 80 04 71 38 28 40
30 20 36 00 35 ae 10 00 00 1a 00 00 00 fe 00 58.
59 43 30 35 80 4e 56 31 34 4e 34 4e 00 00 00 00
00 00 41 21 99 00 10 00 0A 01 0A 20 20 00 D9

-------

块0、基本 EDID：
EDID 结构版本&修订版本：1.4
供应商和产品标识：
生产厂家: BOE
型号：2812
制造日期：2020年第13周
基本显示参数和功能：
数字显示
每个主颜色通道的位数：6
DisplayPort 接口
最大图像尺寸：31 cm x 17 cm
伽马：2.20.
支持的颜色格式：RGB 4：4：4
第一个详细的时序包括原生像素格式和首选刷新率
颜色特征：
红色：0.5849、0.3652.
绿色：0.3505、0.5810
蓝色：0.1640、0.1318
白色：0.3134、0.3291
建立时间 I 和 II：无
标准时序：无
详细时序描述符：
DTD 1：1920x1080 60.002 Hz 16:9 67.202 kHz 146.500 MHz (309毫米 x 174毫米)
Hfront 48 Hsync 32 Hback 180 HPOL P
Vfront 3 Vsync 6 Vback 31 Vpol N
DTD 2：1920x1080 48.001 Hz 16:9 53.761 kHz 117.200 MHz (309毫米 x 174毫米)
Hfront 48 Hsync 32 Hback 180 HPOL P
Vfront 3 Vsync 6 Vback 31 Vpol N
字母数字数据字符串：'XYC05'

显示面板驱动器(PANEW-EDP.c)时序与 EDID 相匹配、

谢谢。

  • 0
    TI__Guru**** 2511985 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    您好！

    您可以转储 DSI86寄存器以供查看吗？

    此外、您是否可以将 HSYNC 和 VSYNC 映射到 DSI86 GPIO 引脚并使用示波器测量 HSYNC 和 VSYNC 频率？

    谢谢

    David

  • 0
    TI__Guru**** 2511985 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    尊敬的 David：

    这些是状态寄存器：


    状态寄存器：
    [0xF0]= 0x00000000
    [0xF1]= 0x00000000
    [0xf2]= 0x00000000
    [0xf3]= 0x00000000
    [0xf4]= 0x00000001
    [0xF5]= 0x00000000
    [0xf6]= 0x00000002
    [0xD7]= 0x00000000
    [0xf8]= 0x00000001

    我无法查看 DSI 线。

    我将获取 GPIO 的映射

  • 0
    TI__Guru**** 2511985 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    您好！

    除了状态寄存器之外、是否可以转储所有 DSI86寄存器供我查看？

    谢谢

    David

  • 0
    TI__Guru**** 2511985 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    您好！

    这是寄存器转储：

    0 1 2 3 4 5 6 7 8 9 A b c d e f 0123456789abcdef
    00：36 38 49 53 44 20 20 20 02 00 86 00 01 00 68ISD？...
    10：26 00 57 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00和...
    20：80 07 00 38 04 00 00 00 00 00 00 00 00 00 20 00 00 00？……8？…… ...
    30: 06 00 00 00 b4 00 1f 00 30 00 03 00 00 00 00 00？………………………………………………………………………………………………………
    40：57 46 00 00 80 00 84 08 60 04 D4 00 25 00 20 00 WF...？？？？？？？？？`%。 .
    50：06 00 80 07 38 04 00 40 E4 0d 01 11 00 b0 00？？？？？？？？？？？？？？？@？？？？？？？？？？？？？
    60：A0 60 A4 00 00 00 00 00 00 00 00 00 00 00 00 00 00`………………………………………
    70：00 00 00 00 00 01 02 01 80 81 00 00 00 00 00 00 00 00 00 00 00… ？？？？ ......
    80：00 00 00 00 00 00 00 00 00 1f 7c f0 c1 07 1f 7c .......... "|"???|"
    90：F0 C1 07 24 80 00 01 01 00 00 00 00 00 00？？？？？？？？
    A0：01 ff 00 00 00 00 00 00 00 00 00 00 00 00 00 00?..........
    b0：04 78 AC 08 6c 9c 0c 5c 5c 0c 0c 0c 0c 0c 0c 0c？x？l？？？？？
    C0：3F 3f 0f 00 00 00 00 00 00 00 00 00 00 00 00 00？？..........
    D0：00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
    E0：00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
    F0：00 00 00 00 01 00 02 00 01 00 00 00 00 00 00 00…………………………………………………

    我在重试一次后使显示屏正常工作、并注意到它将 DP 速率寄存器(0x94)设置为0x20 (1.62Gbps)

    当显示屏显示失真时、DP 速率为0x80 (2.7Gbps)。

    因为在训练过程中确定了比例、所以不知道问题的原因。

  • 0
    TI__Guru**** 2511985 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    您好！

    您的 DSI CLK 频率是多少？ 您可以将 DSI CLK 频率降至330MHz 吗？

    谢谢

    David

  • 0
    TI__Guru**** 2511985 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    时钟为0x57、减小至0x42 (330MHz)和0x47、如正常工作但仍然失真图像的情况下所示。

  • 0
    TI__Guru**** 2511985 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    嗨、Shlomi、

    我正在查看您的寄存器计算以仔细检查。 但是、如果您能够使色条正常工作、那么问题是由计时不匹配引起的。

    Unknown 说：
    状态寄存器：
    [0xF0]= 0x00000000
    [0xF1]= 0x00000000
    [0xf2]= 0x00000000
    [0xf3]= 0x00000000
    [0xf4]= 0x00000001
    [0xF5]= 0x00000000
    [0xf6]= 0x00000002
    [0xD7]= 0x00000000
    [0xf8]= 0x0000000001

    工作案例中的这些状态寄存器是速度为1.6Gbps、还是速度为2.7Gbps 时失真？

  • 0
    TI__Guru**** 2511985 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    您好！

    这些寄存器均来自2.7Gbps。

    除了 DSI 时钟之外、我应该在时序不匹配中注意什么？

  • 0
    TI__Guru**** 2511985 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    您好！

    您还可以查看 HSYNC 和 VSYNC 时序。 您能否将 HSYNC 和 VSYNC 映射到 DSI86 GPIO 引脚并使用示波器测量 HSYNC 和 VSYNC 频率？

    谢谢

    David

  • 0
    TI__Guru**** 2511985 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    您好！

    寄存器0x5Fis 0x44意味着如果我读正确、则不会映射到 HSYNC/VSYNC。

  • 0
    TI__Guru**** 2511985 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    您好！

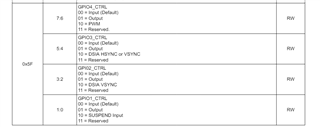

    您必须写入寄存器0x5F。 例如、如果将0x08h 写入寄存器0x5F、这将会将 VSYNC 映射到 GPIO2。 然后、您可以探测 DSI86 GPIO2引脚以测量 VSYNC 频率。

    谢谢
    David

  • 0
    TI__Guru**** 2511985 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    我们不能访问这些引脚我担心..

  • 0
    TI__Guru**** 2511985 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    嗨、Shlomi、

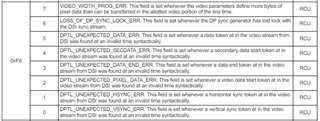

    就像 David 所说的、这个问题是由 HSYNC 引起的

    您是否能够将导线焊接到引脚上并探测引脚？

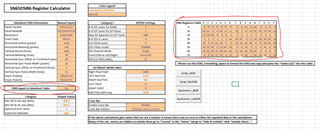

    此外、请尝试使用此计算器中的寄存器值、然后查看此值与您的脚本之间是否有任何不同。

    数据表 EDID 信息部分中的值将是不正确的、因为我直接输入 EDID 来绕过此问题

    e2e.ti.com/.../Shlomi_5F00_SN65DSI86_5F00_PANEL_5F00_VIDEOREGISTER_5F00_CALC.xlsm

  • 0
    TI__Guru**** 2511985 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

    您好！

    我 更改了一些 HSYNC 数据、它修复了它！

    谢谢！
