TPS22918在DISABLE的时候,如果VIN<VOUT 压差在1.2V以内,此时体二极管的反向电流多大.

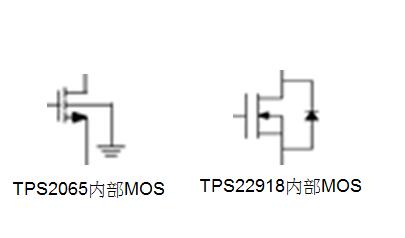

另TPS2065这类的内部MOS和TPS22918内部MOS是不同的,那么这两种MOS的区别在哪里?TPS2065内部的MOS是否是区别于普通MOS的制作工艺生产的没有体二极管效应的MOS?
Hi
一般datasheet里面没有这类寄生参数 规格。
你好，
关于TPS2065, 可以理解为内部没有body diode的mosfet, 因为芯片也可以反向block 电流。
针对TPS22918的内部mos，是无法block 反向电流的，所以反向电流不受芯片控制，谢谢。
