您好，我在开发一个基于ADS1293的心电图机时遇到以下问题，希望能得到解答：

1. 当提高ODR过采样率时(比如400HZ)，所得到的波形干扰仍旧很大(如下I导联)，如何在保证高ODR采样率时，得到正确的波形？

2. 这是我的ECG原始数据转电压计算公式，不知是否正确

你好，我想使用lead off功能，目前是按照下面方式配置后，程序第一次运行可以读到0x19寄存器Lead off detected位有脱落指示，但是当程序循环运行时，就不提示脱落检测了，麻烦有没有lead off配置的例程代码提供下，我的配置代码如下：

 HAL_Delay(10);
ecg_write_reg(0x00, 0x00);
HAL_Delay(10);

ecg_write_reg(0x06, 0x02);//0x00000010
ecg_write_reg…

请问，在TI网站上有一个ADS1293+CC2541的无线ECG方案，可以在网站上找到原理图和gerber，但是CC2541的应用代码是否有？另外手机端测试的APP是否可以提供，谢谢。

Ti大牛们！想请教下几个问题：

 一、ADS1293的脱落检测我这样配置寄存器是否正确：

      TI_ADS1293_SPIWriteReg(0x06,0x00);//配置为直流导联检测

     TI_ADS1293_SPIWriteReg(0x07,0x07);//配置PIN1，2，3 ，1和2为I导联，3为RLD；

     TI_ADS1293_SPIWriteReg(0x08,0x05);//配置电流05

     TI_ADS1293_SPIWriteReg…

ADS1293连接不上，总是提示驱动有问题。如图

用二片ADS1292R代替ADS1293附件是我们电路图现在主要问题是V1波形失真，请帮忙看看电路是否有问题？或者有什么好的建议？

ads1293有没有心电图的模拟输出接口，可以用示波器器观察的。调了好久没效果，求一份c语言测试代码，最好stm32单片机

我是一个单片机的初学者，在使用ADS1293的时候，用的是SPI时序，CPOL=0.CPOH=0；经过测试发现可以读取和写入数据，但是我配置了DRDY脚为输入模式，然后不管是配置上升沿中断还是下降沿中断，DRDY脚始终没有电平跳变。我想知道这是怎么回事？希望大神能够给予答复

我现在用的芯片是ADS1293，能够读出来24位AD值，但是读取出来之后我不知道如何把它转换成为电压值。有公式可以遵循么？我的参考电压时3.25V，用的是数据手册里面5联导的电路图

我们在ads1293上使用Test Mode，将寄存器0x01与0x02均设为0xC0（0输入信号），观测Channel 1 与 Channel 2的输出结果。

我们的R2取值为5，R3取值为4，对应的ADCmax应为0xC35000。

根据Datasheet所言，此时Channel 1 与 Channel 2的输出结果应该为ADCmax/2，然而实际输出结果与ADCmax很接近。

同时，在Test Mode下…

目前，我们在开发一款通过心电信号同步6路PPG脉搏波信号同步采集的产品。有以下技术问题向大家咨询？

1、模拟部分采用运放搭建还是集成的模块好，各有什么优缺点？对开发难度会带来哪些影响？

2、如果采用集成模块方案，比如模拟前端AFE4405和ADS1293,模拟前端总共7通道SPI，后处理器的通信采用片选还是用FPGA做7个SPI接口，

目前主要担心点是SPI片选会影响数据同步采集。

3、如果采用集成模块方案…

我最近买了几颗ADS1293，目前读取的波形工频滤波后，干扰信号依然比较严重，滤波滤的太重波形失真严重，请问TI官方可否提供心电信号波形相关的算法处理？

如黄线标出的，当ODR = 853 HZ时，实际采样率是多少？他们之间的关系是什么，ADS1293 datasheet有说明吗？谢谢

ADS1293用的是外部4.069MHz晶振,这个晶振用无源的只有49S封装,这个封装的体积比较大.我想用体积小的晶振.体积小的这个频率的晶振只能选用有源的晶振了.

无源晶振是接XTAL1 XTAL2引脚的.

我不用无源晶振,用有源晶振.有源晶振是不是应该接CLK引脚? 那XTAL1 XTAL2是空着它还是要怎样处理?

谢谢!

ads1293 心电波形已经出来，PQRST波都可以正常显示。现在在求心电幅值出现问题。。。求助TI！

1，ADCMAX=0X800000=8388608 ,   0.5*ADCmax=4194304..通过配置寄存器输入0差分信号，输出ADCout=0.5ADCmax=4194304，没有问题。。。但是。。

2，根据公式，如截图，请问这个公式是不是错了，应该是3.5*（Vinp-Vinm）。。然…

各位好。最近我用到了cc3200和ADS1293来完成一个心电项目。在cc3200和ADS1293之间的spi数据传输上遇到了问题。经过测试，我估计是cs的问题。把CS之间接地后可以向1293发送数据，但是1293无法向3200发送数据。

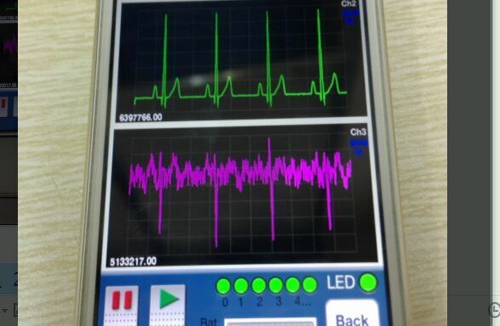

 目前根据官方的关于ADS1293+CC2541做的无线检测，手机端用的App是官方的APP，读取没问题  1、2、3通道配置完全一样按照ADS1293的数据手册设计的5导联，现在结果是1、2通道波形很好，但是3通道的波形看起来噪声很大，请教TI的工程师，有可能是哪里出问题了呢）

我们配置ADS1293的ODR频率为1280hz，如下图：

但实际测试ODR的频率是1273hz，如下图：

请教大神，为啥频率会相差7hz？

ADS1293能用来采集肌电吗

请教TI工程师关于ADS1293的问题：

1、关于读取ADS1293的数据，根据手册上的说明，数据准备好后，DRDYB应该插入一个低脉冲，然后才读取数据，我们程序里也是判断其为低时取数据，但我们实际查看波形时，是DRDYB产生一个高脉冲。如下图：

2、输入一个标准的心电信号，读取其中一个通道的的原始数据如下图：

问题：

1、硬件接法完全参照DEMO的设计，上述现象1中，DRDYB与读数据的关系为什么与手册描述的不一致…

我使用ADS1293EVM的時候只跳兩條電極貼片接到IN1 IN2

再透過ADS1293的軟件來觀察波形

不過不管我有沒有把貼片接觸肌膚,出來的波型都一樣(如附件)

想請問一下是我還需要做什麼設定嗎？

你好，我是一名在校大学生，刚刚接触ADS1293问题多多，请问如果用ubs连接电脑，还需要外部供电吗？是不是只需要四根线将电极和输入端口连接，就可以用自带的软件测出心电图？万分感谢！

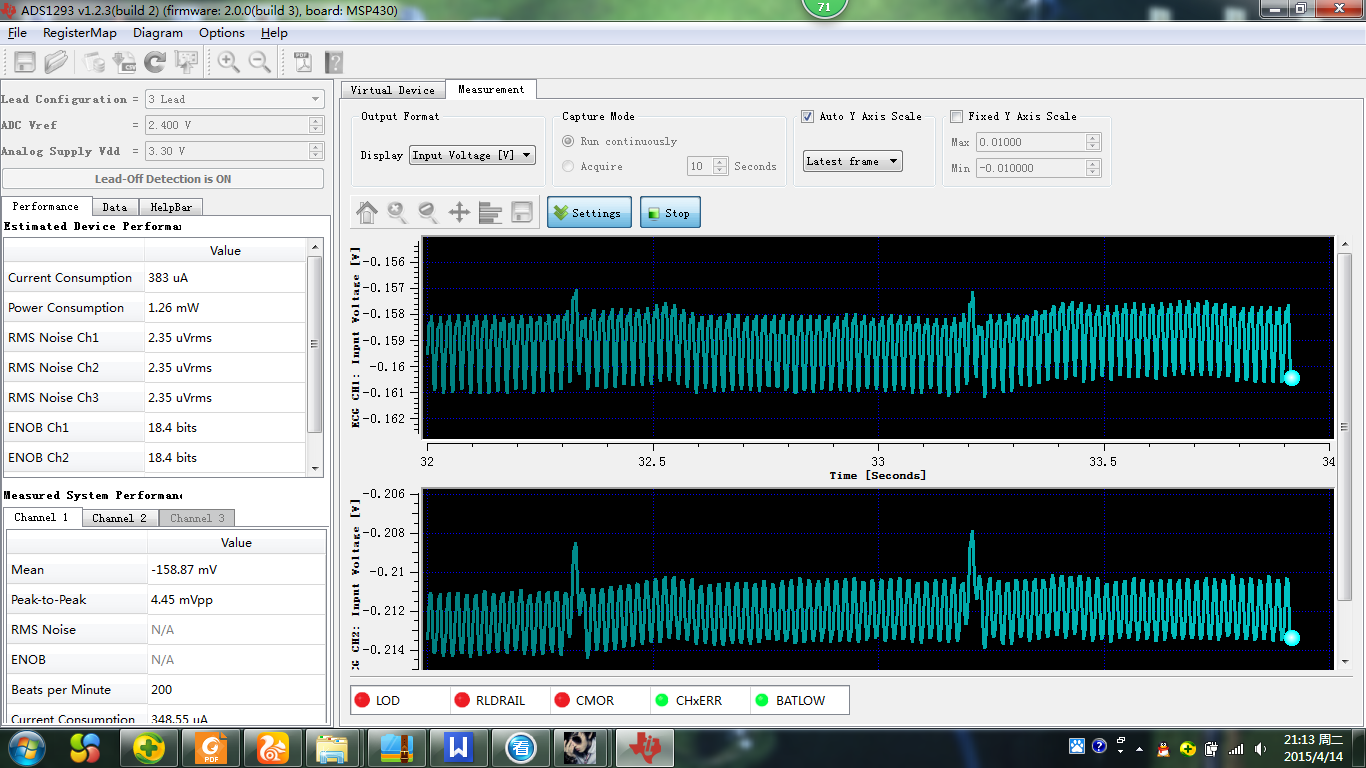

按照手册上的连接方式接线，用上位机软件采集数据得到的数据如下图所示，好多干扰噪声，这是为什么。

采用三导联的接法，采集出来的波形如下：

完全看不出来ECG波形，寄存器的配置和EVM一致，不知道问题出在哪里，请教一下各位高手,谢谢！

另外看了一下data sheet, 有两个疑问：

1. 29 pin PAD data sheet上标注的是No connect, 但是Schematic for the ECG With Bluetooth Low-Energy(www.ti.com/.../snvc112.pdf…

各位好！我使用spi在ADS1293与cc3200之间进行数据传输。我用cc3200的主模式，但是我从3200向1293发送什么就会返回该值，而不是1293内部寄存器原来的值。这个问题一直不能解决，请各位指导！附件是我的主函数，我参考了3200SDK写的。
