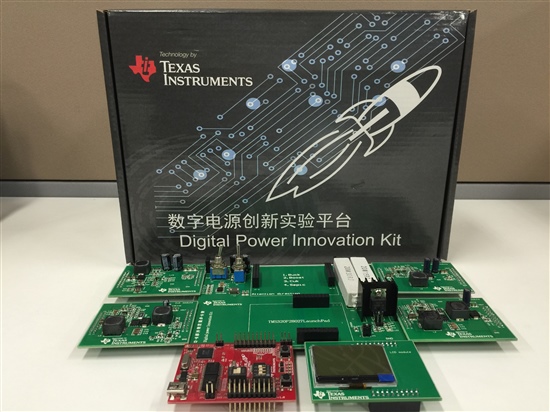

[TI大学计划板卡介绍] 数字电源创新实验平台



课程目的

  • 基于口袋实验室思路进行设计,通过更换不同的模块,实现不同拓扑结构的功能,完成不同的实验,集成度高,成本低,使用方便。

  • 每个电源模块上有测试点,方便测试、查看关键节点的波形;还可以通过CCS画动态波形。

  • 输入和输出电压不高,学生实验安全。由普通电源供电就可以工作,使用方便。学生既可以在实验室实验,也可以在宿舍实验。

  • 以系统为核心、以应用为目标,学生容易掌握,与教学计划衔接



课程内容和实验内容

模块名称

功能

器件

可完成实验

TMS320F28027LaunchPad

主控制器

TMS320F28027

C2000基本实验

Buck模块

9伏输入

0-9伏输出

CSD86350

TPS2836

INA193

C2000PWM输出实验C2000ADC采样实验

开环降压实验

峰值电流控制实验

电压电流双闭环实验

电子负载响应实验

Boost模块

9伏输入

9-20伏输出

CSD17559

TPS2829

INA193

C2000PWM输出实验

C2000ADC采样实验

开环升压实验

峰值电流控制实验

电压电流双闭环实验

电子负载响应实验

Cuk模块

9伏输入

0-(-12)伏输出

CSD17559

TPS2829

INA193

OPA376

C2000PWM输出实验

C2000ADC采样实验

开环降压实验

峰值电流控制实验

电压电流双闭环实验

Sepic模块

9伏输入

0-12伏输出

CSD17559

TPS2829

INA193

C2000PWM输出实验

C2000ADC采样实验

开环升降压实验

峰值电流控制实验

电压电流双闭环实验

资料下载

如需了解更多关于本板卡信息,欢迎联系TI大学计划:chinauniv@ti.com
