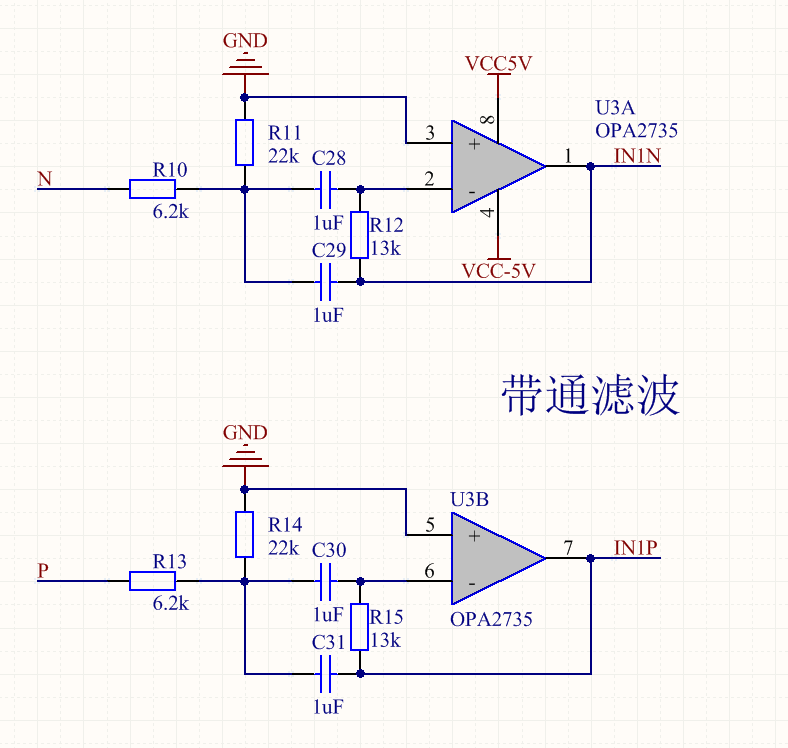

用OPA2735设计了带通滤波器，如图所示：
OPA2735为双通道输入，做好PCB板后并焊接好元器件后，给±3.4V电压供电，用示波器测试IN1P和IN1N，

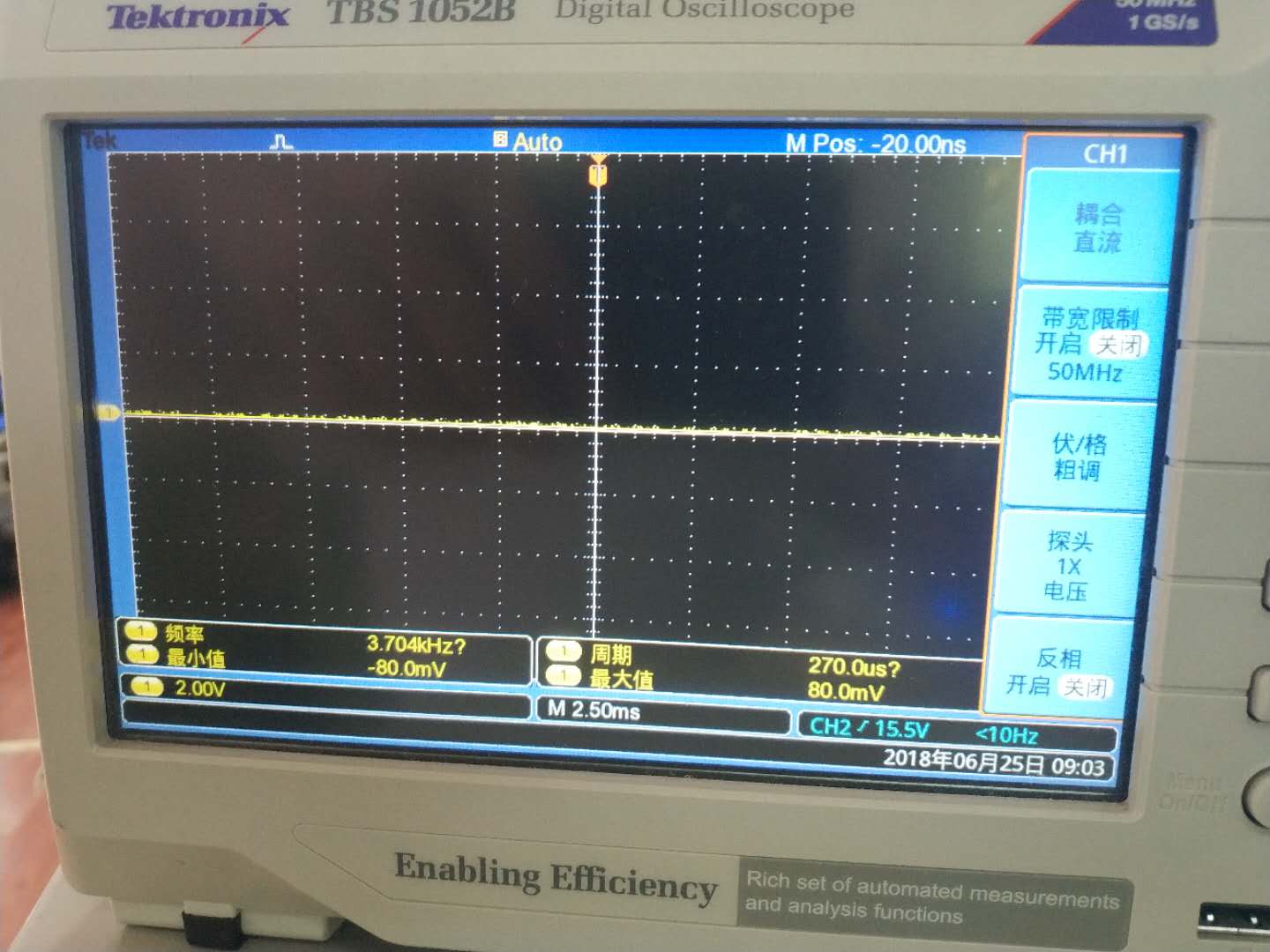

IN1P显示如下：为正常

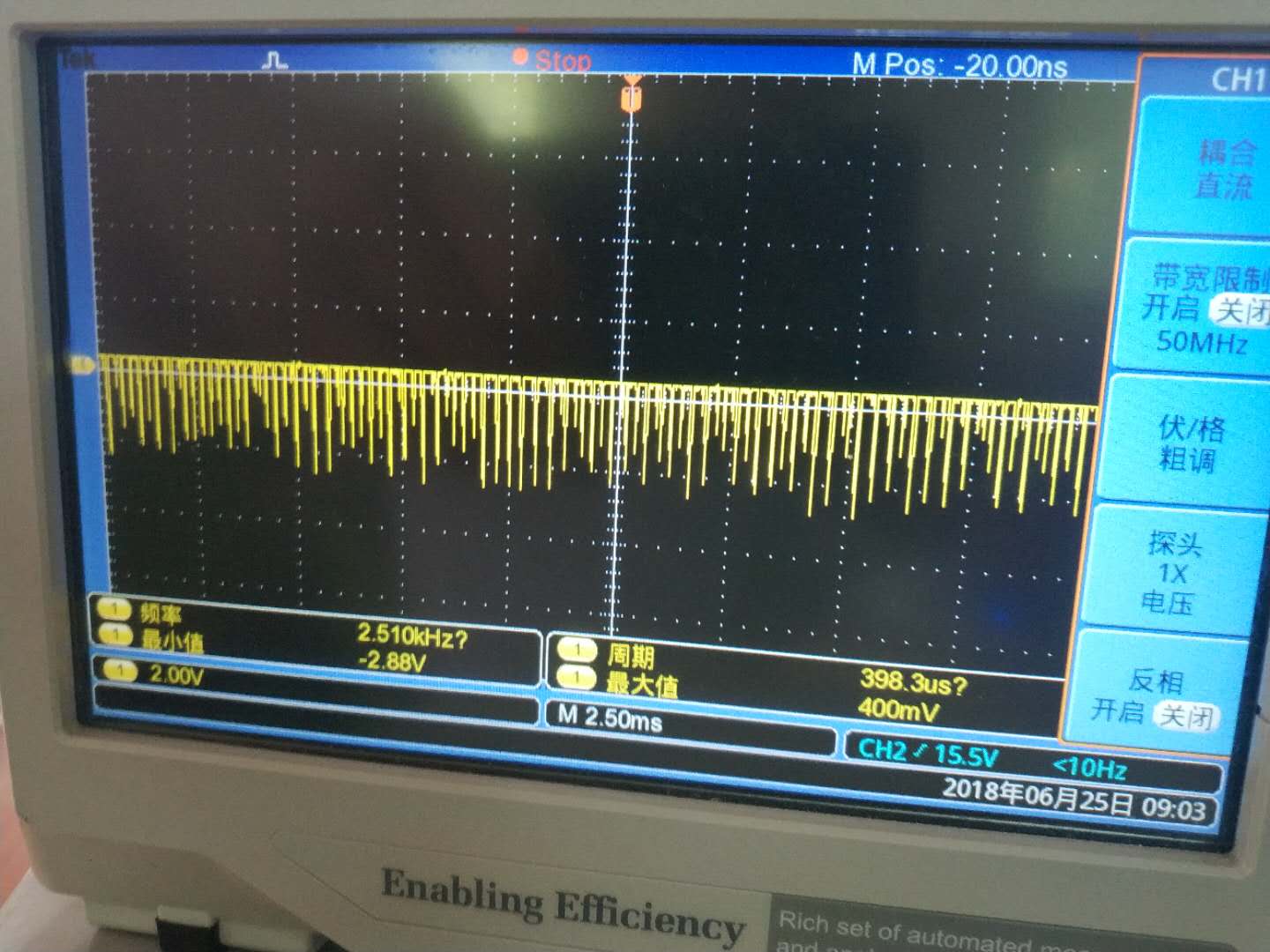

IN1N波形如下，自动产生了一个输出波形：
正常情况两通道输出都一样且没有波形输出，然而实际出现以上问题，求各位帮忙解答！
输入N和P都是悬空的，我也有用波形发生器产生20Hz，1V的正玄波接到输入端，同样出现一个端口正常输出，另一个端口有问题（带通滤波器的中心频率为20Hz左右）

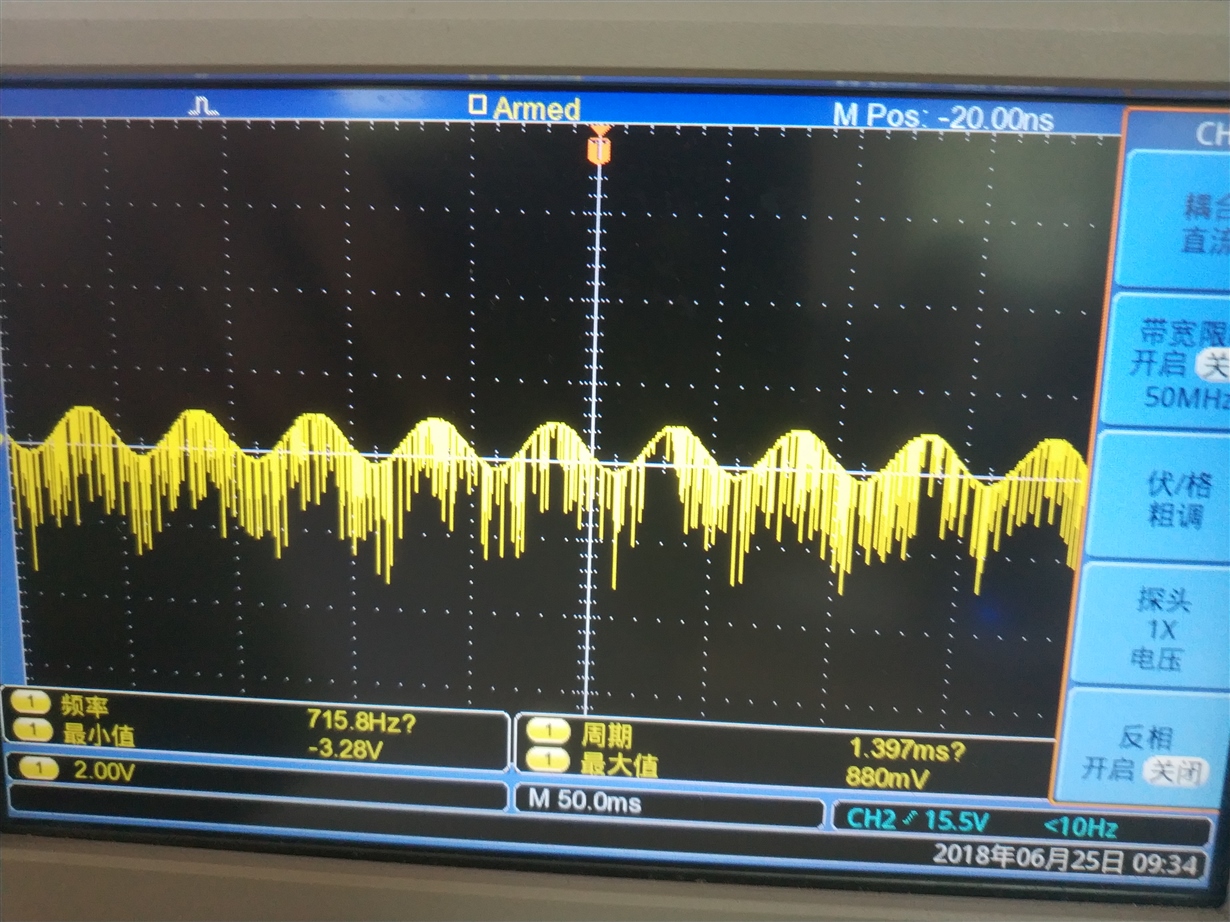

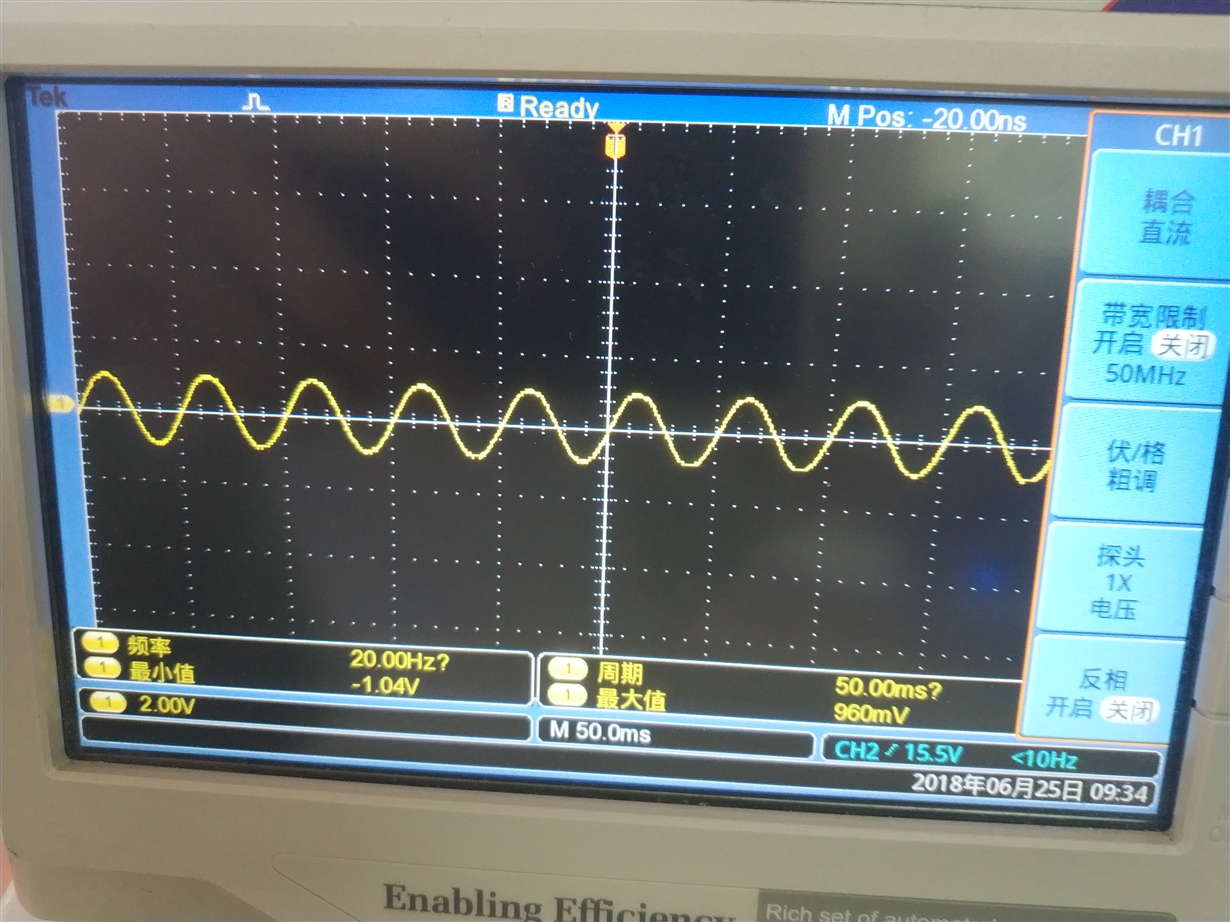

如图为输入端输入20Hz，1V的正玄波，两个输出端显示的波形，正常情况应该为图二的波形。
电路的设计参数没有问题，考虑一下PCB的设计问题吧。您设计的两个滤波器，一个输出正常，一个输出不正常，也考虑一下器件的问题，器件是否是从授权代理商处购买的呢？
试过接地，好像还是有问题
