如何理解如图比例放大电路的交流传输特性？

onefinger
Prodigy 60 points
Other Parts Discussed in Thread: TL071

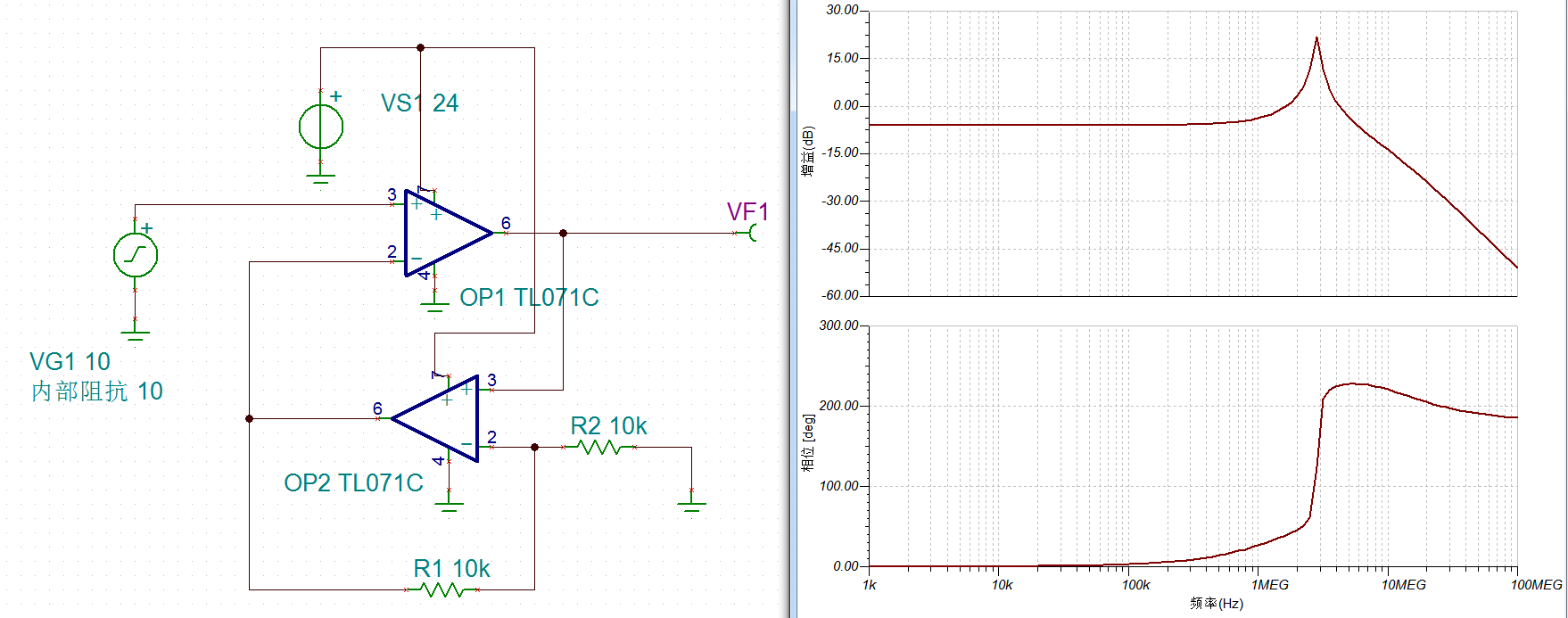

如图左边为电路图，右边为交流传输特性图。本意为比例缩小电路，1、为何频率在1M开始 增益出现一个尖峰？如何能避免这个尖峰？2、增益的滚降如何计算，图上显示并非-20DB/DEC；3、相位为何为正相位？有什么影响吗？

  • 0
    TI__Guru**** 185470 points
    您好，
    输入是什么信号，频率和幅值是什么呢，您是要判断电路的稳定性吗
  • 0 回复 Amy Luo
    Prodigy 60 points

    输入的是电压信号，幅值通常在10V左右，频率在10K~1M。本意是降低幅度后输入给ADC测量精确的幅值。使用TINA进行仿真，发现反而在2.5M左右有个放大的增益，并且后面的增益滚降的速度为何是约-40db/DEC,另外，为何是相位变化为何是正相位？

  • 0 回复 onefinger
    TI__Guru**** 185470 points

    您好，TL071输入信号有共模电压要求，为VCC–+ 4  ~  VCC+，如果输入信号含有0-4V，将不能被正确输入。OP2运放将工作在放大状态，增益为2，频率在10K~1M时，不满足其压摆率SR要求。

    TL071单独一个电路的传输特性曲线是正常的，应该是这种接法造成的这种传输特性。

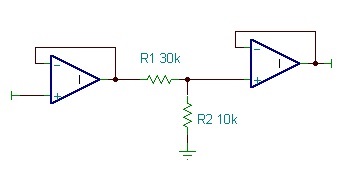

    比例缩小电路可采用下面这种电阻分压式的接法：
