THS3491反相放大相位偏差

junjie fang1

Prodigy 110 points

Other Parts Discussed in Thread: THS3491

你好，

实际电路设计中拿THS3491做反相放大，仿真发现输入输出相位不是偏差180度。

使用THS3491手册上的图62电路做仿真，同样发现输入输出相位不是偏差180度。见下图。请问该这么解决，多谢

4 年多前

0 Amy Luo 4 年多前

TI__Guru**** 185470 points

您好，
图片没有显示，请“使用高级编辑器编辑文本”重新上传图片，给您造成的不便表示抱歉
您是使用的什么仿真软件，是TINA吗？可以附上仿真文件吗

0 junjie fang1 4 年多前回复 Amy Luo

Prodigy 110 points

你好，是TINA。

仿真文件所在的电脑无法上网。

3491模型用的是官网的，

电路图是手册上的图62.

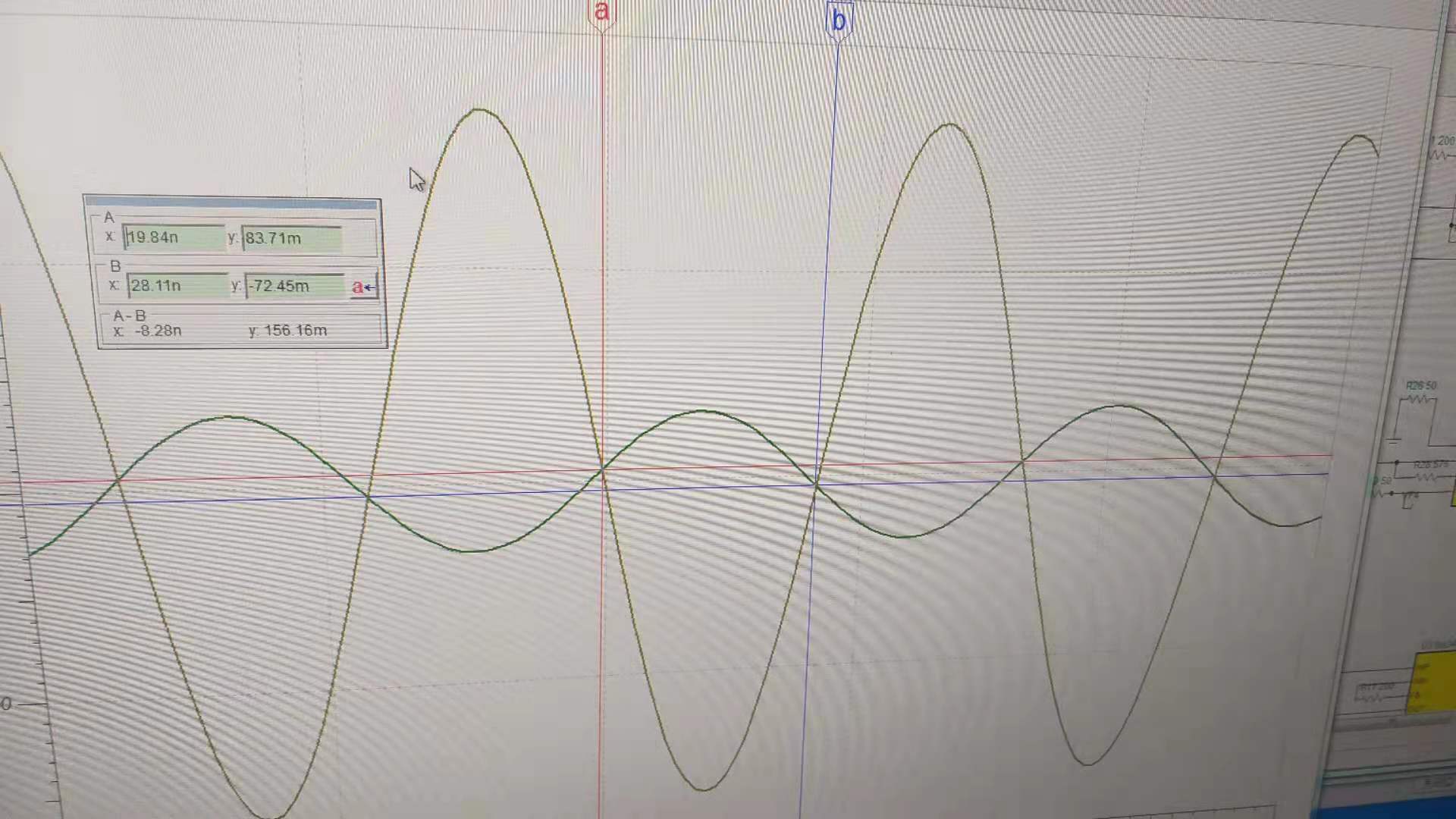

输入信号是1vpp 20Mhz正弦，可以在你的电脑上跑一下吗？仿真结果如下，可以看到输入输出信号的交叉点在变化。

0 Amy Luo 4 年多前回复 junjie fang1

TI__Guru**** 185470 points

这应该是输入失调电压和输入端的输入偏置电流不匹配造成的，建议看下面参数解释：
运放参数的详细解释和分析-part3，输入失调电压Vos及温漂：e2echina.ti.com/.../605593

运放参数的详细解释和分析-part1，输入偏置电流和输入失调电流：e2echina.ti.com/.../605996
