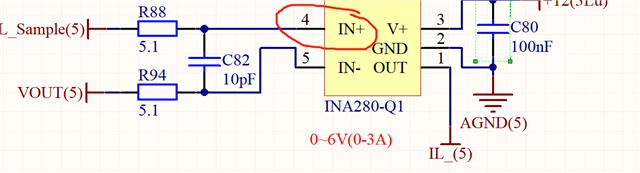

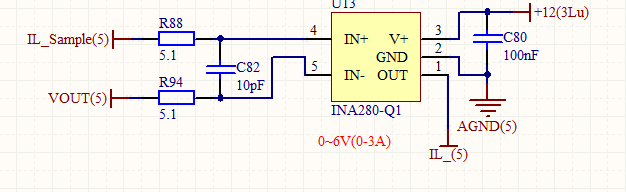

您好我有个问题，我这边关于INA280的设计原理图如下，
该芯片用与采样BUCK电路的电感电流，我选用的是INA280A4，也就是200V/V的，采样电阻选取的是10mΩ，
但是上电之后，电流采样芯片输出端没有电压这是为什么？
我给的采样电阻电压为0.03V，按理应该输出6V的采样电压的。
您好，

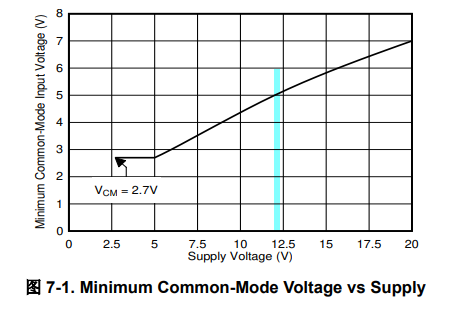

INA280有输入共模电压要求，在12V供电电压时，最小的共模电压是大概5V。
您输入信号的共模电压是多少，在这个范围吗
您好，我的共模电压可能没有达到这个，这个共模电压的意思是采样的正向输入端电压要大于5V吗？
还有一个问题，这个共模电压5V是相对于芯片的AGND地而言的吗？
输入共模电压是指(VIN+ + VIN-)/2要大于5V；
是的，相对于芯片的地而言的
您好，我后续试了一下，供电改为5V，此时，按理说共模电压的输入已经大于最小值了，但是输出电流采样芯片输出仍旧0.5V稳定。
供电为5V时，需要的输入共模电压是2.7V，您实测INA280的VIN+ 和 VIN-管脚电压是多少？
另外，采样电阻电压为0.03V，增益200V/V，输出是6V，已经超出了INA280输出范围。
我已经更改了采样电阻为5mΩ，流过的电流为3A，增益200V/V输出是3V，这边我测一下VIN+5.02V，VIN-5.01V如若是电流采样芯片坏了是什么情况呢？VIN+和VIN-的输入应该可以大于供电电压吧？
VIN+和VIN-的输入可以大于供电电压，其共模电压输入范围是2.7 V ~120 V；

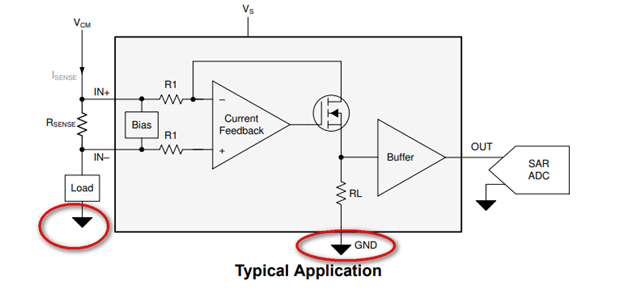

您的被采集电流电路是怎样的？是和INA280共地吗？
