我以前我只听说过模数或者数模芯片有多少位，但在TI的资料中我看到有运放是12位的，请问这是怎么来的？
最好把资料放上来，大家一起参考一下。
我猜测，资料上的意思是说运放的噪声和offset指标可以满足驱动一个12bit ADC的需求，所以把这个运放叫做“12位运放”。比如一个3.3V参考的12位ADC，它的LSB是3.3/4096~=0.8mV。一般单运放的输出总噪声做到小于1/2LSB=400uV很轻松，如果运放的最大offset指标也满足小于400uV，在满足带宽的条件下，这样的运放就可以驱动12位ADC。

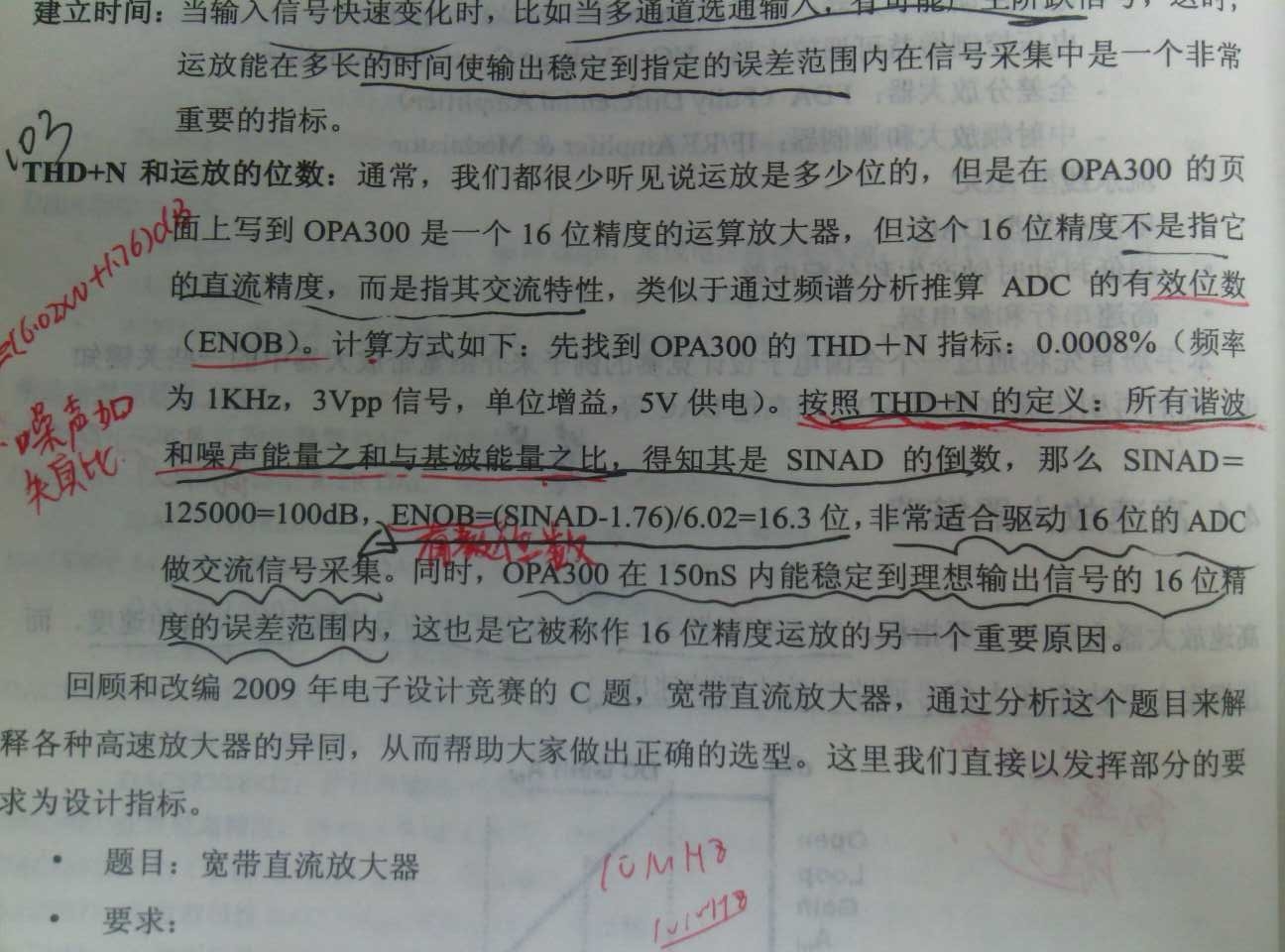

你好，这是我从书上拍下来的图片，我看了后还是不太理解运放的位数是怎么回事？
1. 150ns能稳定到理想输出，说明带宽/速度没问题。
2. THD+N表示总谐波失真加噪声是0.0008%@ 1KHz，3Vpp输入，意思是说，当输入信号是1KHz的时候，运放对信号的失真（谐波+噪声）是0.0008%，则可以达到的SINAD就是1/0.0008%=125000，换算成对数就是100dB，然后换算成ENOB就是16.3位。另，OPA300手册第三页THD+N这个指标是0.003%，你那个资料上是不是写错了？
3. THD+N在低频时的确很好啊，但是到了高一点的频率，几百K或者上M，就会掉下来了。这个要看你想处理的频率了，如果处理的是100K的信号，就不能参考1K地方的THD+N了。
这里16位精度的运放是针对16位ADC来说的，意思是OPA300的交流误差不超过1/2LSB(16位ADC的分辨率)，主要包括noise等一些交流参数。
ENOB就是16.3位是怎么算来的？
对于交流信号特性，ENOB=(SINAD-1.76)/6.02，SINAD=20log10(full-scale input/noise). 式中1.76 和6.02是以理想转换器量化噪声模型计算出来的，可以在网上搜一些相关资料翻阅一下。
