请问一下，TLV3502比较器 的多余引脚应该怎样处理。还有就是他的PCB设计应该注意哪些问题。谢谢
补充一下：TLV3502比较器 的多余引脚 是指我现在只用其中的一个通道的比较器，另外一个不用
对于这种高速比较器，不用的通道最好给定一个确定的输出，不要让它输出在不停的切换。
另外关于PCB layout的问题，datasheet的第9页有详细的说明。
你好！

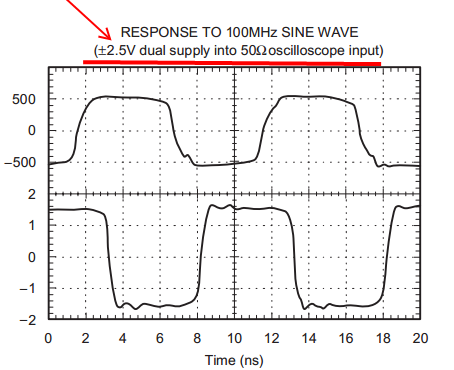

那我可以让他的正负输入端都输入为0吗，还有个问题请教：TLV3502可以双电源供电吗？因为官方的datasheet给出的供电是+2.7到+5.5。但是在后面的测试电路中有供电+-2.5V双通道的测试电路 如图
单电源是5V，双电源+-2.5V可以的。
