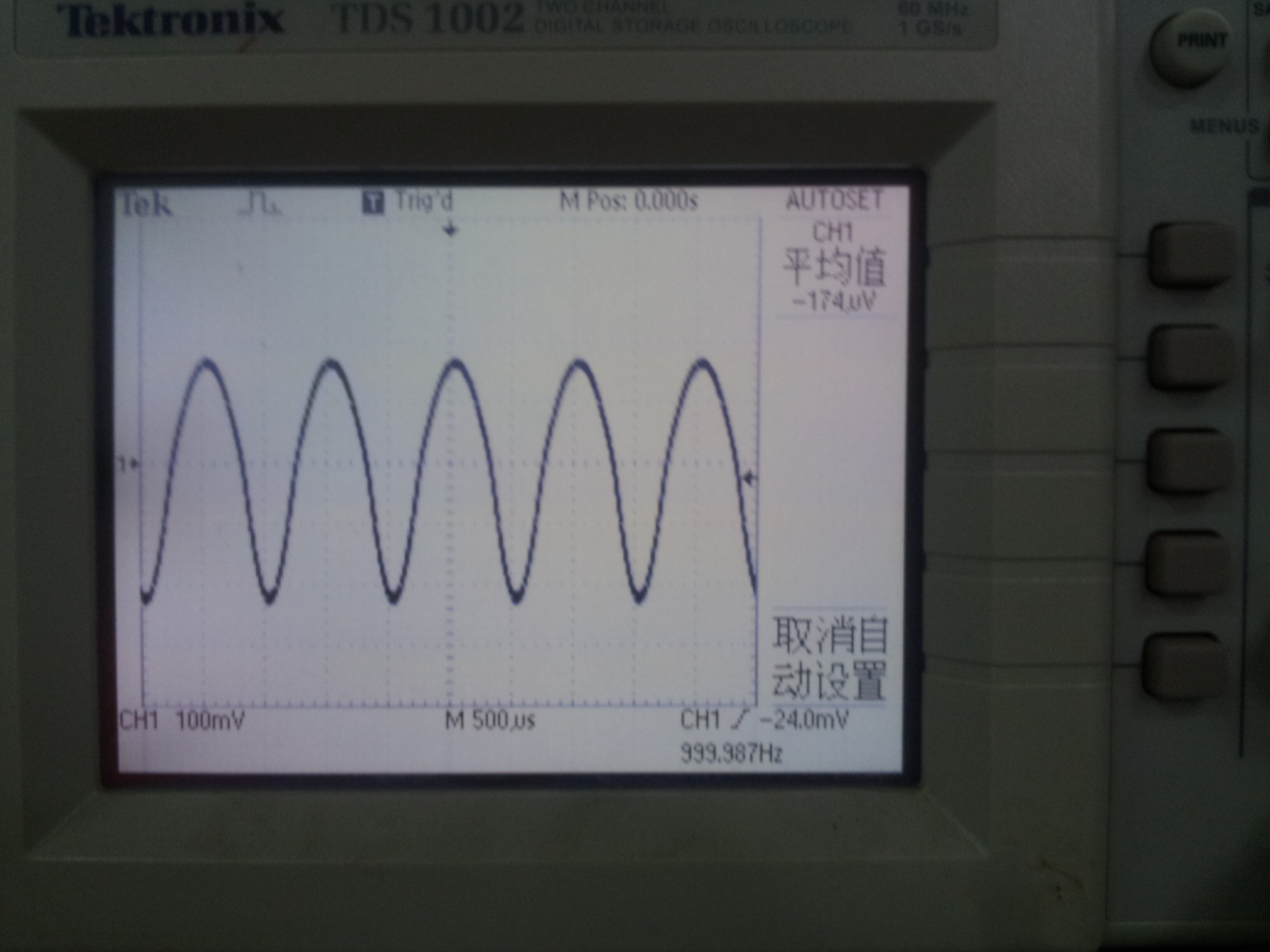

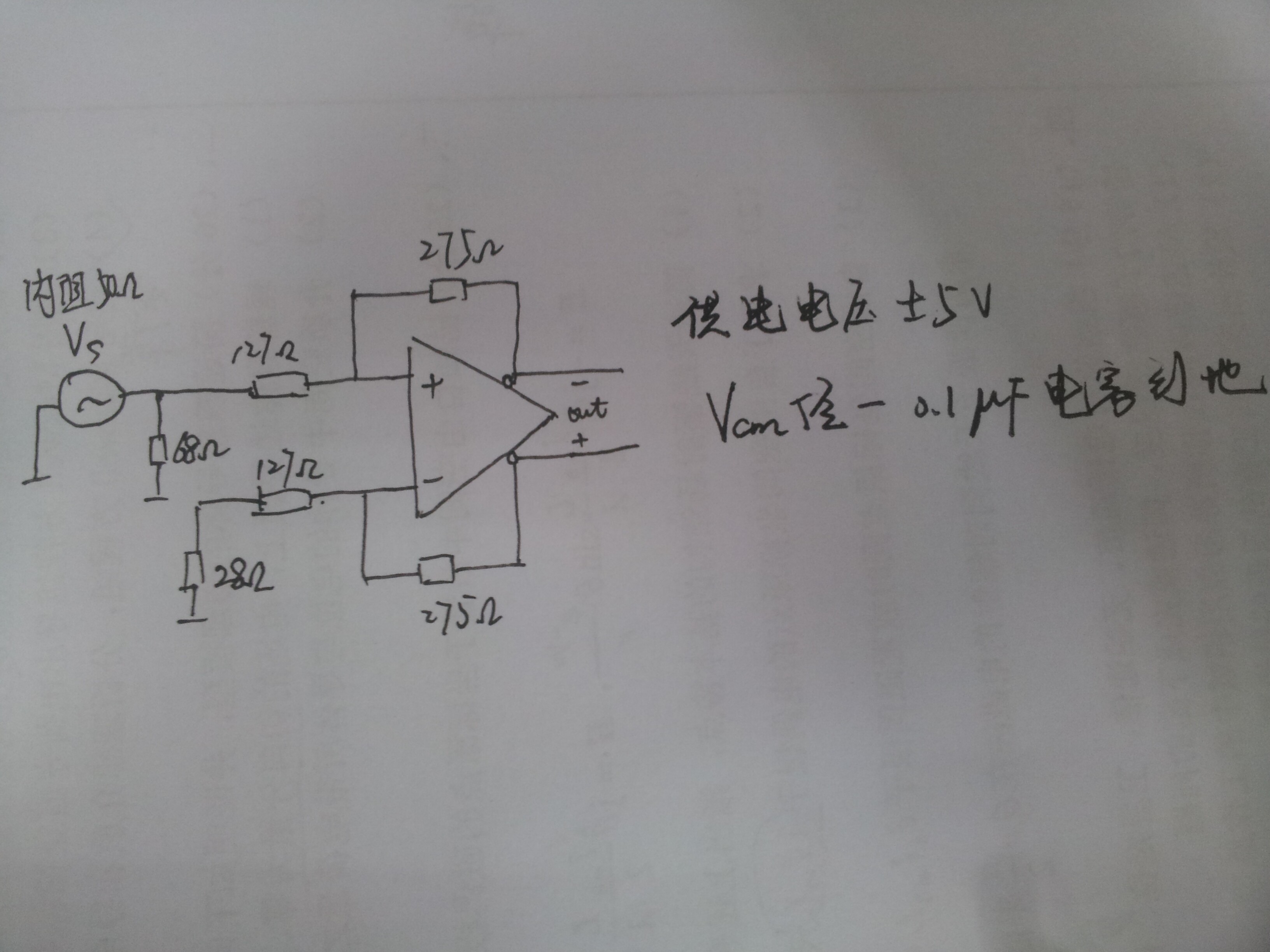

电路图和测试到的波形图如上，输入信号为800mv峰峰值正弦波。为什么输出会失真，且增益与设计不符。还有实际测试中输出带直流偏置，为什么？
请问，你做了PCB板，还是用通用电路板焊接测试了？注意分布参数，另外测一个信号源的信号质量。
通用电路板。信号源信号很好
20 ns Enable/Shutdown Pin是什么意思
你好，你可以把VOCM引脚接地试下，看下输出情况？
你好，谢谢你的回答。
我还想请问的是：Vcm不就是一个上拉的电平吗？以使差分输出信号有一个ＤＣ电平。
另外：我问的20 ns Enable/Shutdown Pin与Ｖｃｍ有关系？？
求详解，谢谢
你好，这个Vcm是用于设置输出端口+OUT和-OUT的直流偏置电压的。
需要一个干净稳定的低阻抗直流信号的驱动，最好是按照手册中推荐的使用一个0.1μF陶瓷电容进行滤波。
所以你可以把Vcm接地，进行测试下，应该是没有问题的。
这个只是对pin7 ENABLE引脚性能的一个说明，就是指通过控制ENABLE引脚对运放完成ENABLE/Shutdown状态切换的一个速度描述。
看不出来两者之间有什么关系。
