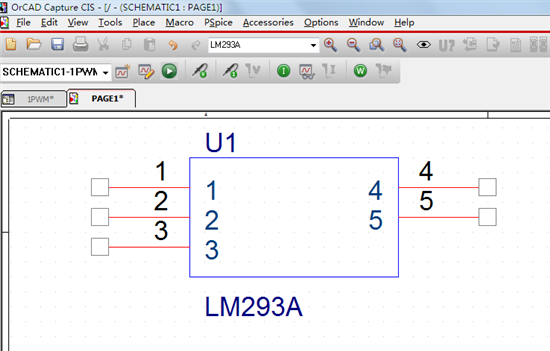

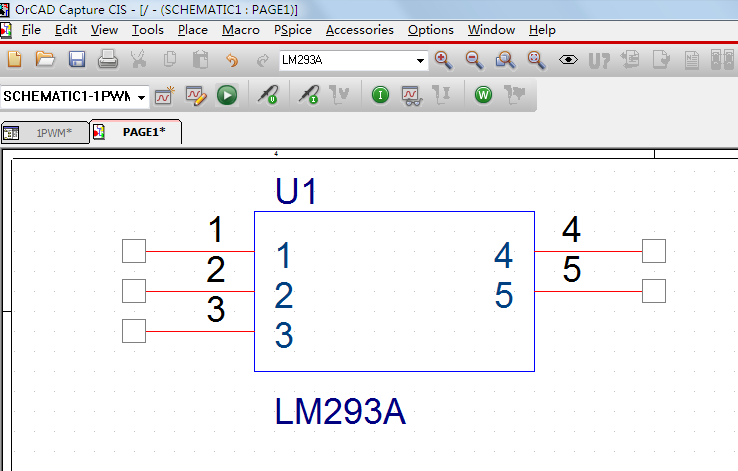

LM293a Pspice仿真模型导入到Cadence原理图中失败

我搜索了一下，网上有不少 Cadence 导入 Pspice 仿真模型 的资料参考，由于本人没有在用 Cadence，不能试一试，楼主自己去搜索试试吧。

建议使用TINA-TI软件仿真

楼主问题解决了吗？

我也遇到同样的问题，不知道给如何解决？

你可以用文本编辑器打开文件，就能看到各个引脚的定义，一目了然：

* LM293A VOLTAGE COMPARATOR "MACROMODEL" SUBCIRCUIT
* CREATED USING PARTS VERSION 4.03 ON 03/07/90 AT 14:17
* REV (N/A)
* CONNECTIONS: NON-INVERTING INPUT
* | INVERTING INPUT
* | | POSITIVE POWER SUPPLY
* | | | NEGATIVE POWER SUPPLY
* | | | | OPEN COLLECTOR OUTPUT
* | | | | |
.SUBCKT LM293A 1 2 3 4 5
*
F1 9 3 V1 1
IEE 3 7 DC 100.0E-6
VI1 21 1 DC .75

这个问题一直困扰着我，是我的方法不对吗？请问TI 的Pspice 模型如何正确转换成Cadence 画原理图时识别的 .OLB格式？？

如果下载的文件不是标准的.OLB文件，可以直接修改其尾缀为.txt 再按照上面的方法进行导入应该是没有问题的。

谢谢Andy Tan！

我下载了一个LM2902的PSPICE的TXT文件，打开TXT文件脚定义如下：

** Standard Linear Ics Macromodels, 1993.
** CONNECTIONS :
* 1 INVERTING INPUT
* 2 NON-INVERTING INPUT
* 3 OUTPUT
* 4 POSITIVE POWER SUPPLY
* 5 NEGATIVE POWER SUPPLY
.SUBCKT LM2902 1 2 3 4 5

但实际LM2902这颗芯片1脚是OUTPUT，2脚是反向输入，3脚是正向输入，11脚是电源负

这下载的TXT文件对不上，这是为什么？

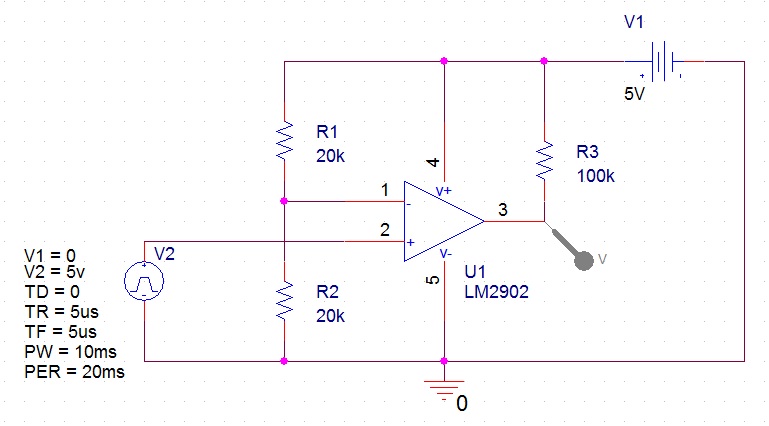

再一个问题，用LM2902做了一个简单的比较器电路，原理图如下：

用PSPICE仿真时报如下错误，请问是为什么？

ERROR(ORPSIM-15108): Subcircuit LM2902 used by X_U1 is undefined

仿真源文件如附件。

Clive Liu 说：

谢谢Andy Tan！

我下载了一个LM2902的PSPICE的TXT文件，打开TXT文件脚定义如下：

** Standard Linear Ics Macromodels, 1993.
** CONNECTIONS :
* 1 INVERTING INPUT
* 2 NON-INVERTING INPUT
* 3 OUTPUT
* 4 POSITIVE POWER SUPPLY
* 5 NEGATIVE POWER SUPPLY
.SUBCKT LM2902 1 2 3 4 5

但实际LM2902这颗芯片1脚是OUTPUT，2脚是反向输入，3脚是正向输入，11脚是电源负

这下载的TXT文件对不上，这是为什么？

To Clive Liu :

1.确认元器件是PSPICE库里面的元器件，即保证存在这个PSPICE 模型；

2.确认模型加载路径的准确性，重新加载下。

你用这个模型试下：

Andy，你好！

用了你的模型，还是报同样的错误。

我是在其他论坛里下载的
