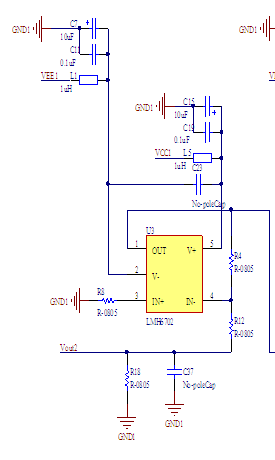

不知道这个电路中R18和C37是哪种相位补偿方式?另外，我们给R4=210欧，R12=51欧，理论上电压放大倍数应该是4倍，可是实际测出的数据只有2倍，不知道是怎么回事？还望工程师能够帮忙解答一下！
亲，你是如何测得的放大倍数？是啥信号？频率及幅值是多少？
正弦型号，50mV峰峰值，频率从1M到15M，通过示波器测出输出电压的波形，与函数发生器产生的输入电压波形进行比较得到放大倍数。我们现在还没有接R18和C37。
请问，不知道应该怎么测才是正确的方法？
亲，这是阻抗匹配/滤波RC，不装问题不大。从1M到15M，放大倍数是一样的吗？是用啥示波器测的？
放大倍数不一样，随着频率的升高，放大倍数从1.8逐渐衰减至1.1。用数字示波器测得
亲，示波器是多少带宽的？信号源内阻多少？探头是1:1的还是1:10得？带宽多少？是一个探头分别测输入输出还是两个分别测？
运放是啥型号？是PCB上测的还是用面包板插的？
示波器可以测100M带宽的，信号源内阻是高阻状态，探头是1：10，用的一个探头分别测的，运放是lmh6702，在腐蚀板上测得
衰减倍数是1:1，不是1:10

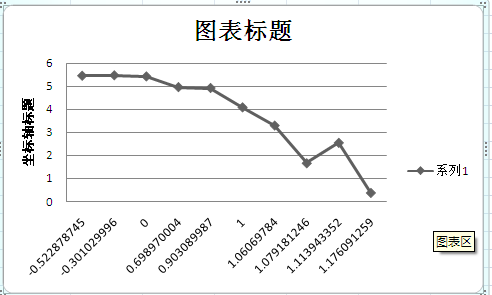

这是实测的波特图，不知道怎么矫正？
亲；请确认示波器及探头带宽。显示波形和幅值是否对是两件事。
这个和探头带宽有关系吗，主要是现在示波器没有在这里，没法确定这个
可以在反馈电阻上并联一个小电容改善高频特性。
