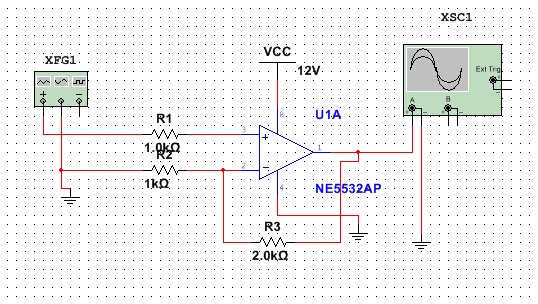

我按照这个仿真电路搭了实际电路，结果频率到10多K就严重变形了，到100K完全变成了三角波。而仿真结果确是可以实现100K频率的放大电路。而根据NE5532的数据手册也应该可以实现的，但实际确没有成功，这是怎么回事？该如何解决？新手初学，请各位老师赐教！谢谢啦！
你好，输入信号幅度是多少？像是带宽受限了.
放大方波5532去不到100K吧
亲，仿真是一回事，做电路是另一回事。电路的寄生电容太大就是这个现象。用PCB做个试试吧。
我的幅度是3.3V，2812发出的PWM波形。
100K放不到，几十K总应该能够放大吧...那用哪款物美价廉的芯片可以做到呢？太贵的芯片买不起，我还是学生...
亲；面包板是插不出这个频率的。建议做块PCB测一下。实在不济；拿万能板可贴片电阻焊块试试。只要经凑和连线拉直，基本是可以做到的。
你好，你输入的3.3V，放大3倍输出到9.9V，根据手册SR=9 V/µs Typ，如果按照100K的正弦波输入的话，理论上SR要求到6.2V/µs以上了，那如果是100k方波就有问题了，再加上电路板寄生参数对带宽的限制作用，造成了这个问题。
你把输入信号幅度降下来再进行测量，确认是SR受限的话，建议选用较大SR 的运放。
我想我大概明白了。对于正弦波输入的SR我会算，那方波输入的SR是和正弦波的计算方法一样吗？
你好，方波通过傅里叶展开后如下：
由此可以看到，其实方波是有不同频率和幅度的正弦波合成而来，如果我们这个角度来分析只关注前5项的话，根据上面的公式来计算的话对SR的要求就要远大与9V/us了。
从直观的角度来理解SR,就是输入为阶跃信号时放大器的输出电压时间变化率。
你的应用是属于大信号了，NE5532怕是跟不上100K（9.9v）的信号变化。
