用OPA2134做的AB类功放输出被限幅，而且芯片正常工作也烫手。

R4 R12该如何取值

亲，这是饱和失真，不是限幅。15V运放饱和输出大约11-13V，即有4-8V损失。MOSFET的门槛电压大约是3V，这样，功率管损耗大约6V。这样，输出就是你看到的这些。

如果输出幅值不够，建议换LM3886做放大，如果输出幅度已够，建议减小放大器增益。

关于IC发热，建议降低IC供电电压到+-12V即可。

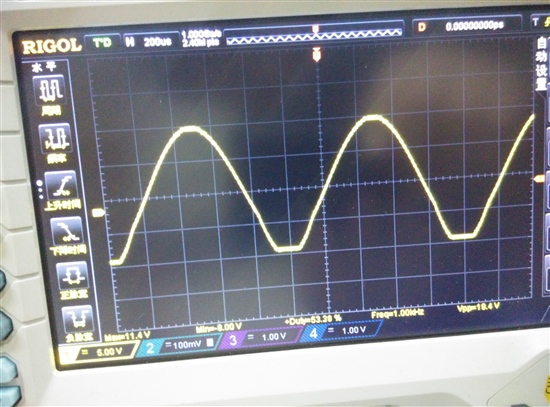

1.你可以量一下2134输出脚的电压

2.请问下输出MOS管的静态偏置电流是多少？貌似那两个二极管的方向要再确认一下。

1 原理图中D2接反了，但是实物中没有接反

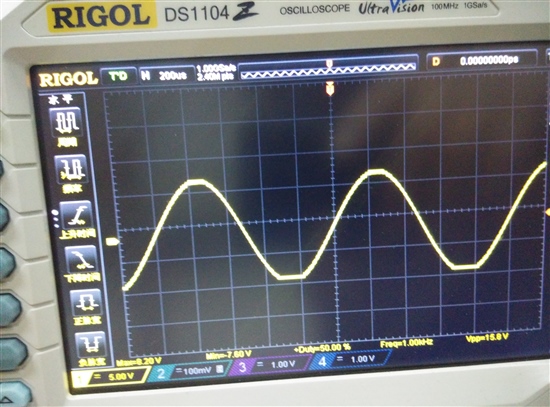

2 现在还是之前条件下测得R9左端电压

3 R4右端电压

现在不明白的地方：

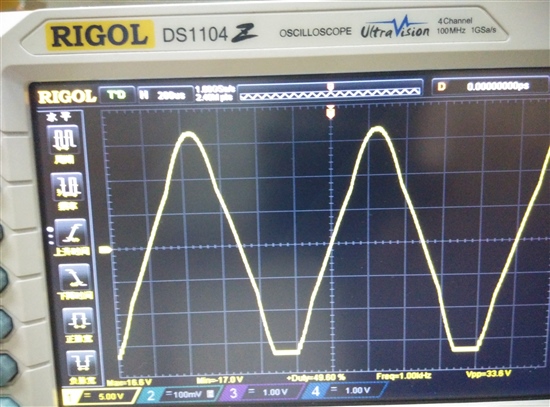

1  R4左端也就是运放输出端波形为何幅值明显高于预设放大倍数很多？而且还是在后级OCL输出电压放大正常的情况下（不过波形有失真）。

2  在+-15v供电情况下如何解决波形顶部或底部失真的问题使波形输出可以到+-10VPP？考虑到是信号在R9右端被R9抬升，之前书上该电路是R4,R12分别为200欧，但实测无论怎样调节R7其中一个mos管的GS电压明显达不到2v。所以问题也就是如何调整电路使得在保证两个mos管都能微导通的情况下使输出幅度不受很大影响？

亲，你用的MOSFET需要栅电压高过该管源极3V以上才可能使功率管导电，加之你现在的功率管偏置远不够6V！所以；R4电压必然要比输出高出许多。

1  IRF540N的导通起控电压为2-4V，不是3V才可以吧？

2 为什么偏置远不到6v？

？2-4的中间值不是3吗？这是典型开启值。至于偏置值，你可以算一下最大偏置电阻和它能提供的电压。

注：6.8kohm也是偏置电阻的一部分。

1. 你的R4 R3构成了衰减器，所以运放输出会比最终MOS输出幅度大。

2.你可以把R4 R12 减小，然后二极管使用多几个串联。

谢谢
