关于放大器自激振荡

C1，C4改成0.1uf,紧靠电源引脚

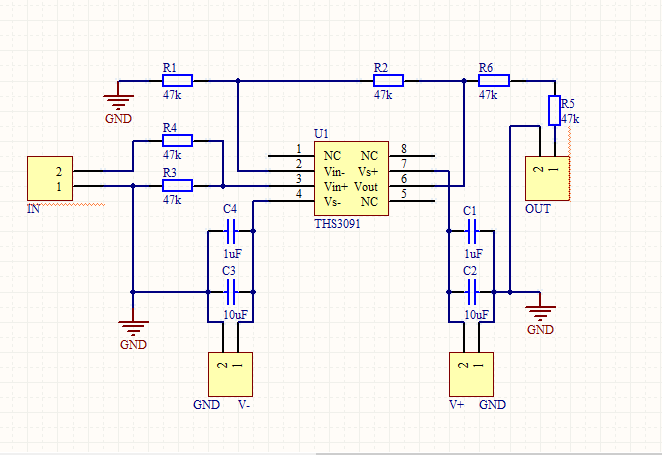

这个芯片电源地和信号地处理情况不同，出来的波形也不一样，就一级10倍放大，刷了三个板子，一个单点接地，一个直连，一个大面积铺地，第一种和第三种都可以到很高的频率都无失真，第二种接上电自激+严重发热。。。。。。。

你好，THS3091是属于高速电流反馈型运放，在外围器件的选择上和PCB layout时需要特别注意。

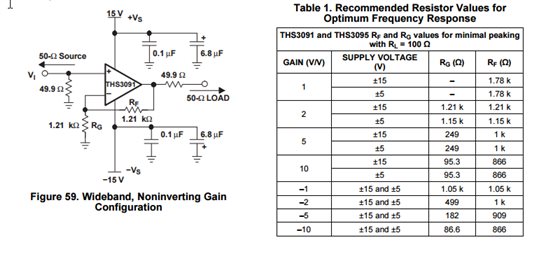

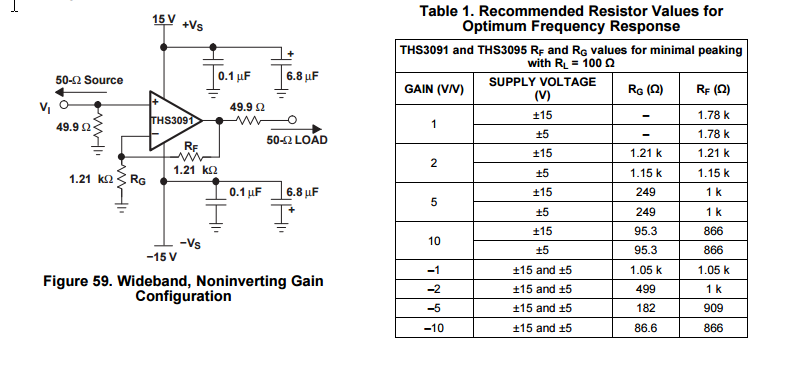

为了获得更好的频响特性，手册中的page19给出了不同增益下反馈电阻和增益设定电阻。

当然大点的反馈电阻对于电路稳定的稳定是有帮助的，但是这样带宽会受到限制。

请问能在具体点吗？布局布线该注意些人什么问题啊？电源地与信号地，最后不也是接在一起吗？能再给这答案吗？

要保证电源引脚的低阻状态，特别是高频处，其电源抑制比会随着频率下降，这样电流在电源电阻上形成AC电压，如果旁路电容的ESL &ESR较大的话，或者离电源引脚较远的话，都会可能引发振荡。

所以选用10~100nF的陶瓷电容并靠近电源引脚是很有必要的。

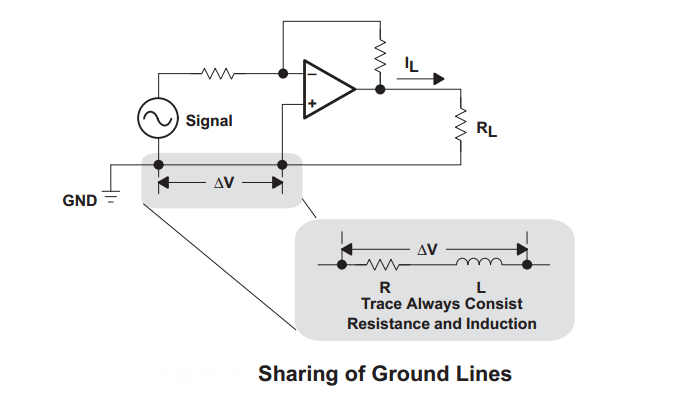

是的，在电气上都是相连的，一般低频信号调理的话，这个是没有问题，但是在处理高频信号时就要注意了，因为这个时候走线其实是有电阻和寄生电感组成，如果多个信号路径公用地线的话，之间会相互干扰，严重时会形成出现震荡。

你的这个应用中，特别要去注意输入和输出地的单点接地（不要公用地线），可以看下下面的设计：

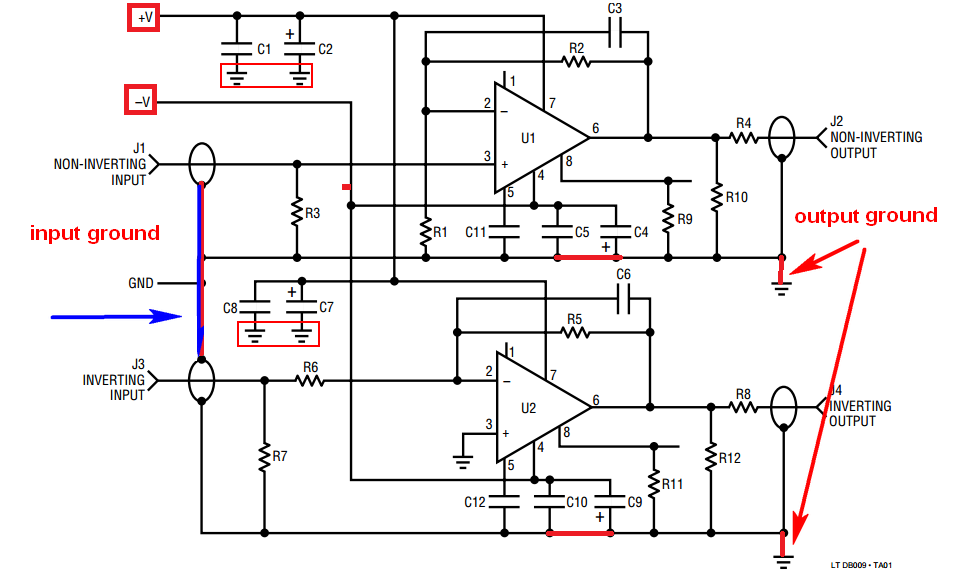

这个是示意图：

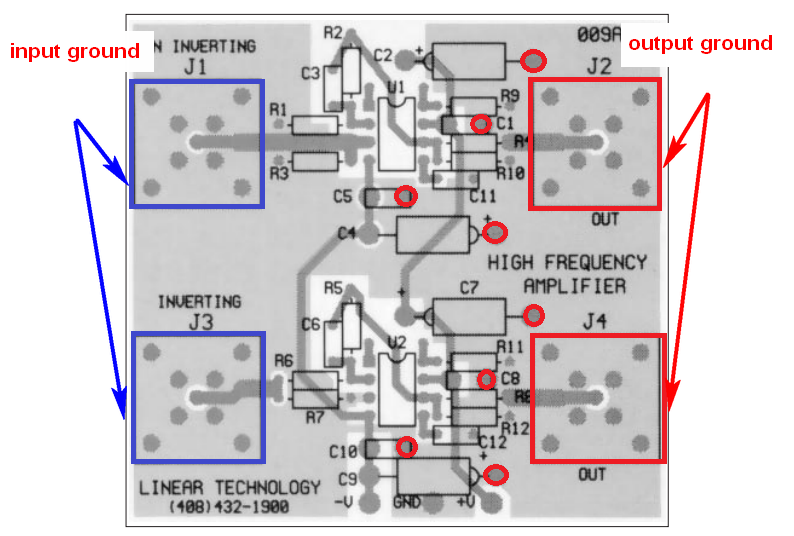

其实，就是在高频电路中就近到地，避免多个信号路径共用地线。去耦电容，反馈网络路径，输入和输出路径尽量走短线和开窗处理（减少分布参数对频响的影响）。你可以看下THS3202评估板的PCB LAYOUT(同为高速电流反馈型)：

http://www.ti.com.cn/cn/lit/ug/slou148/slou148.pdf

http://www.ti.com.cn/cn/lit/an/sloa046/sloa046.pdf
