在使用INA128采集数据时，好几个芯片的偏置电压不一致，有的偏置看不出来，有的达到2V，居多的在0.5V到1.5V之间(其中Vref全接地)；用AD627的时候，偏置也有100mv，AD8227有500mv的偏置，不理解怎么那么大偏置，求高人指点
最好提供一下电路、输入信号共模、差模电压

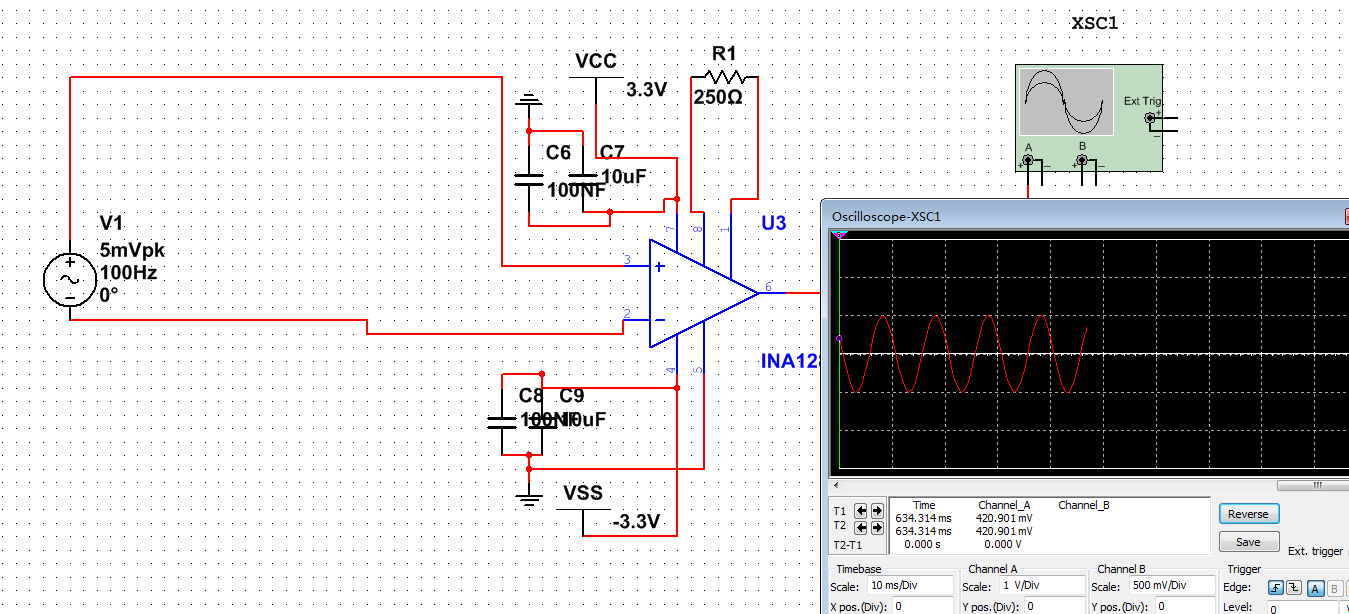

电路就是按照手册接的典型电路，我用信号发生器产生的Vpp为10mv正弦信号当做仪表的信号输入，共模电压不懂，我仿真是没有输出偏置，实测却都有而且都不同，这是INA128的仿真电路，实际电路也是按这个接的。我是新手
仪表运放一般输入阻抗非常大，因此需要在信号输入端提供一个输入偏置，你在两个输入端各对地接一个10K电阻试试
另外再看一下你的信号源是不是设置了直流偏置

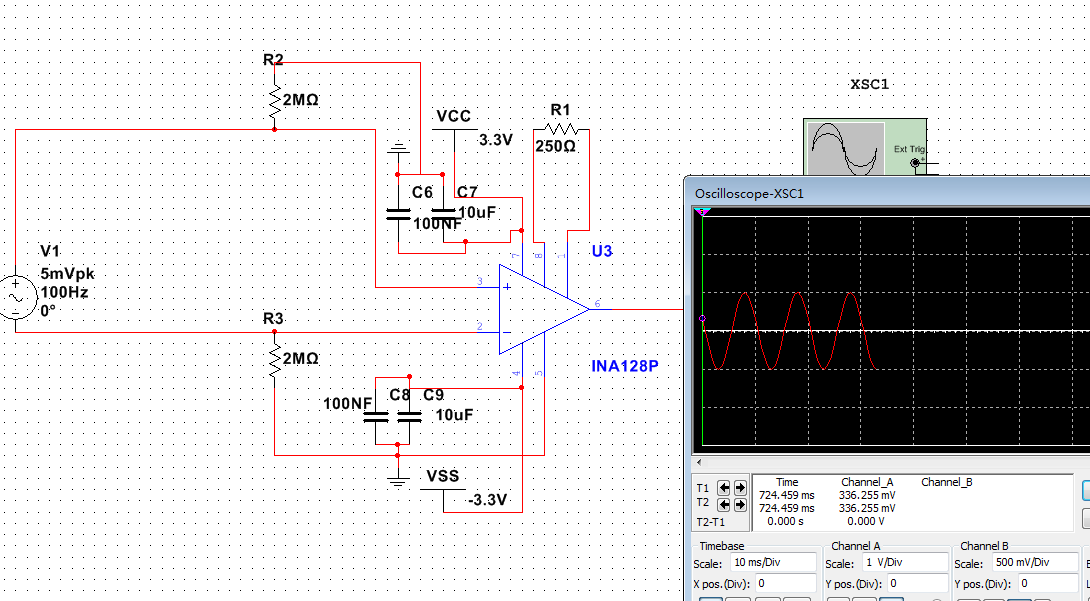

刚去实验了，还是有偏置，我加的2M电阻接地，还是有偏置，只不过由正200mv变为-300mv，信号源没直流偏置；同样的条件，不同INA128的偏置不同，这个很纳闷，正的负的偏置都有，分析不出来；我把Vref引脚拉高1.6V，结果偏置等于1.60V+之前的偏置，不是固定拉高1.6V（附件为加了电阻的电路图）
你把两个输入端全接地看看是怎么样的，另外，改变输入信号幅度，看看输出的偏置值是否变化。
全接地后发现有偏置大小与接信号进来的偏置一致，然后接信号后改变信号幅度，偏置一样不变，难道是失调电压太大的原因吗？
同样的PCB板子与芯片，INA128，差别好大，有些100mv，有些达2V
是的，但是按照手册给出的值来看，这个值是没有这么大的。而且你这边的个体差异还比较大，我觉得芯片是不是有点问题，不如你申请几片样片测试一下
好的，谢谢您啦
我申请样片再调试下

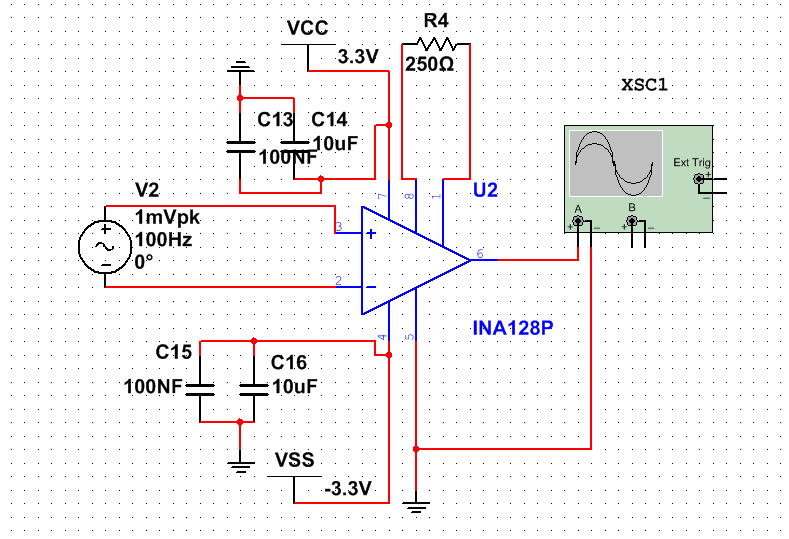

你好，我申请了TI样品测试，还是有750mv到1V的直流偏置，我测试的是肌电信号，然后用信号发生器作为输入端，偏置为500mv，仿真却没有，这是我的仿真图，也是测试图
