怎么用PCM1808这款芯片来获取MIC的音量？最大值能到130分贝吗？

dong Li

Other Parts Discussed in Thread: PCM1808, PCM1808EVM

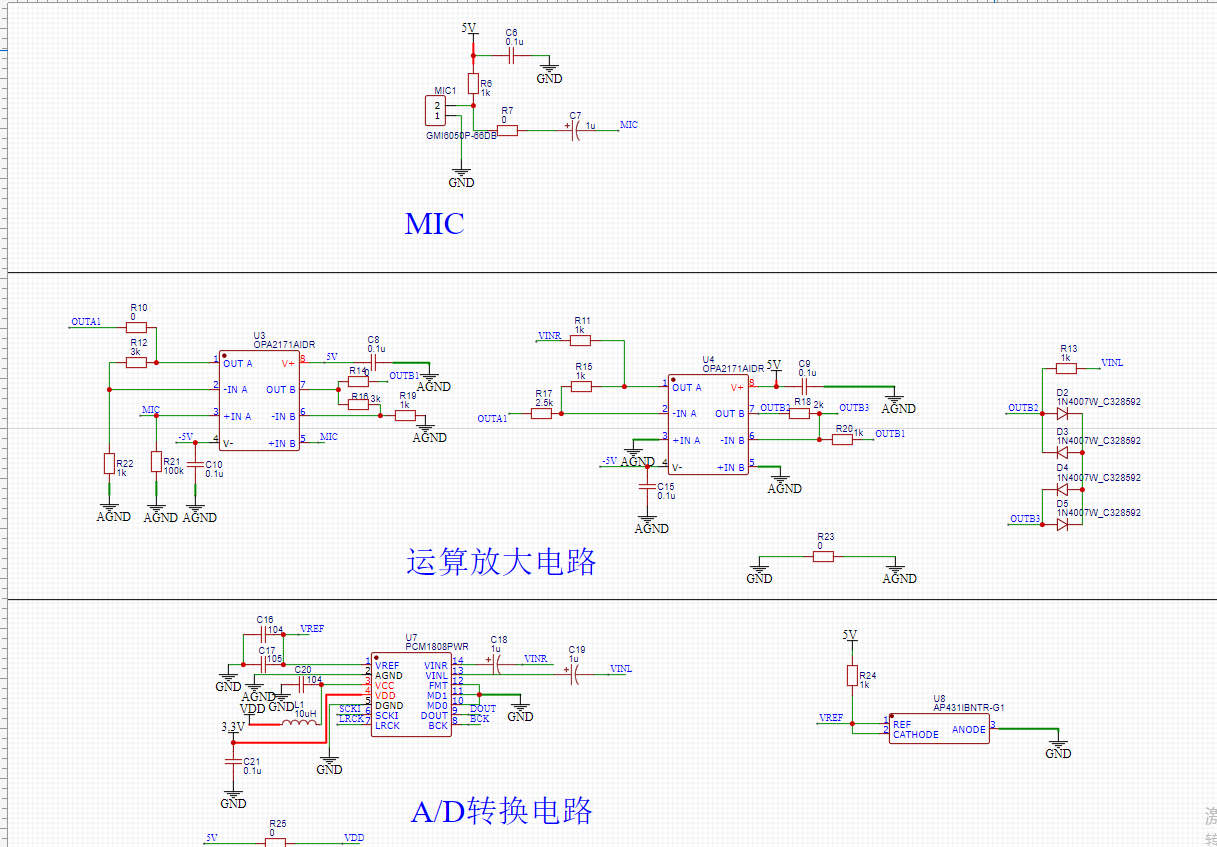

在硬件电路设计的时候PCM1808芯片的电路基本上是按照芯片手册设计的，晶振采用的是18.432MHz，采样频率设置的是48K,从机模式，数据格式是I2S,24-Bit, 放大电路是自己设计的。现在出现了一个问题，从PCMI808获取的数据一直再跳，用（LP = 20log(Prms/pref)）这个公式换算出来的音量一直在100分贝到144分贝，偶尔也会有90多分贝、10多分贝。用示波器测试PCM1808左右通道时，有声音的时候波形是用变化的，用万用表测试PCM1808的VCC管脚是5.039V，VREF是2.457V，左右声道的电压都是2.455V。请帮我分析一下问题的原因，谢谢。原理图如下：

4 年多前

0 Amy Luo 4 年多前

TI__Guru**** 185470 points

您好，
感谢您对TI产品的关注！
您的供电电源VCC用示波器测试是稳定的吗？因为VREF=0.5VCC，而您电路VCC管脚是5.039V，VREF是2.457V，不太正常
您输入已知的正弦波信号而不是MIC信号，ADC采集数据跳动吗

0 dong Li 4 年多前回复 Amy Luo

Prodigy 130 points

VCC电源纹波是45mv，VREF的波动是150mv 频率是20K，还没试过输入一直正弦波信号。

0 dong Li 4 年多前回复 Amy Luo

Prodigy 130 points

我输入了已知正弦波信号，数据还是跳动的

0 dong Li 4 年多前

Prodigy 130 points

目前在做关于音量采集的项目，现在遇到了两个问题：

在没有模拟音频输入的情况下，采集出来的数据会来回跳动，而且没有规律
在输入已知正弦波（20KHz、2.5Vpp）的情况下，大多数输出来的音量在100~144dB，数据偶尔会跳动一下，但是同样是没有规律。

0 Amy Luo 4 年多前回复 dong Li

TI__Guru**** 185470 points

在没有模拟音频输入的情况下，是将VINL和VINR网络接地吗，如果是这样的话，那么就可以排除信号输入端的影响。
不要通过音量间接的去看，您有直接查看ADC输出的信号是怎样的吗，以排除AD输出到音量的转换过程的因素

0 dong Li 4 年多前回复 Amy Luo

Prodigy 130 points

对的，我就是这样测试的，ADC输出的数据还是变化挺大的，这跟我选择PCM1808的工作模式有关系吗？，PCM1808我选的是从模式，MCU设置的是主模式接收数据

0 Amy Luo 4 年多前回复 dong Li

TI__Guru**** 185470 points

跟主从模式没有关系，我现在不能确定您是否可以让PCM1808正确AD转换，还是因为存在噪声使得输出数据严重变化，所以想让您采集一个固定的已知电压信号，看实际采集电压值与输入的已知电压相差多少

0 dong Li 4 年多前回复 Amy Luo

Prodigy 130 points

我把PCM1808芯片的左右通道管脚连接GND，然后通过逻辑分析仪查看原始数据，数据还是不稳。基准电压一直是2.478V，左右通道电压分别是2.453V,2.454V.这三个电压倒是挺稳的，一直保持不变。

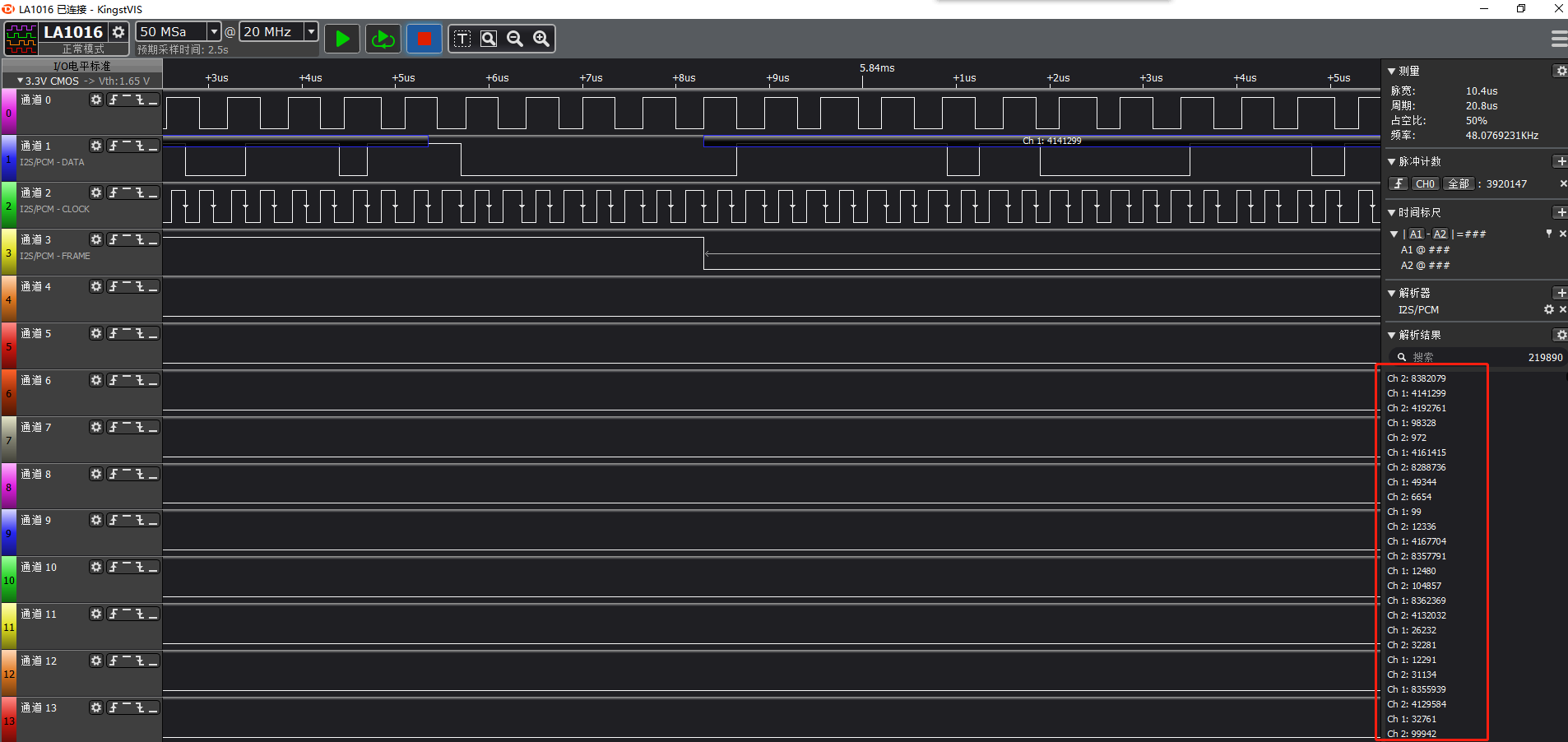

这张图片是通过逻辑分析仪直接采集PCM1808的数据

0 Amy Luo 4 年多前回复 dong Li

TI__Guru**** 185470 points

您的意思是，您将PCM1808的VINL和VINR两输入管脚经电容接地后，测得VINL和VINR管脚电压分别是2.453V,2.454V？如果是这样的话，在VCC=5V供电时，VINL和VINR两管脚的偏置电压应该为0.5VCC=0.5*5.039V=2.519V，这里也不太正常

您可以用示波器实测SCKI、LRCK、BCK波形吗，看下频率是多少，信号质量是怎样的，是否存在抖动

0 dong Li 4 年多前回复 Amy Luo

Prodigy 130 points

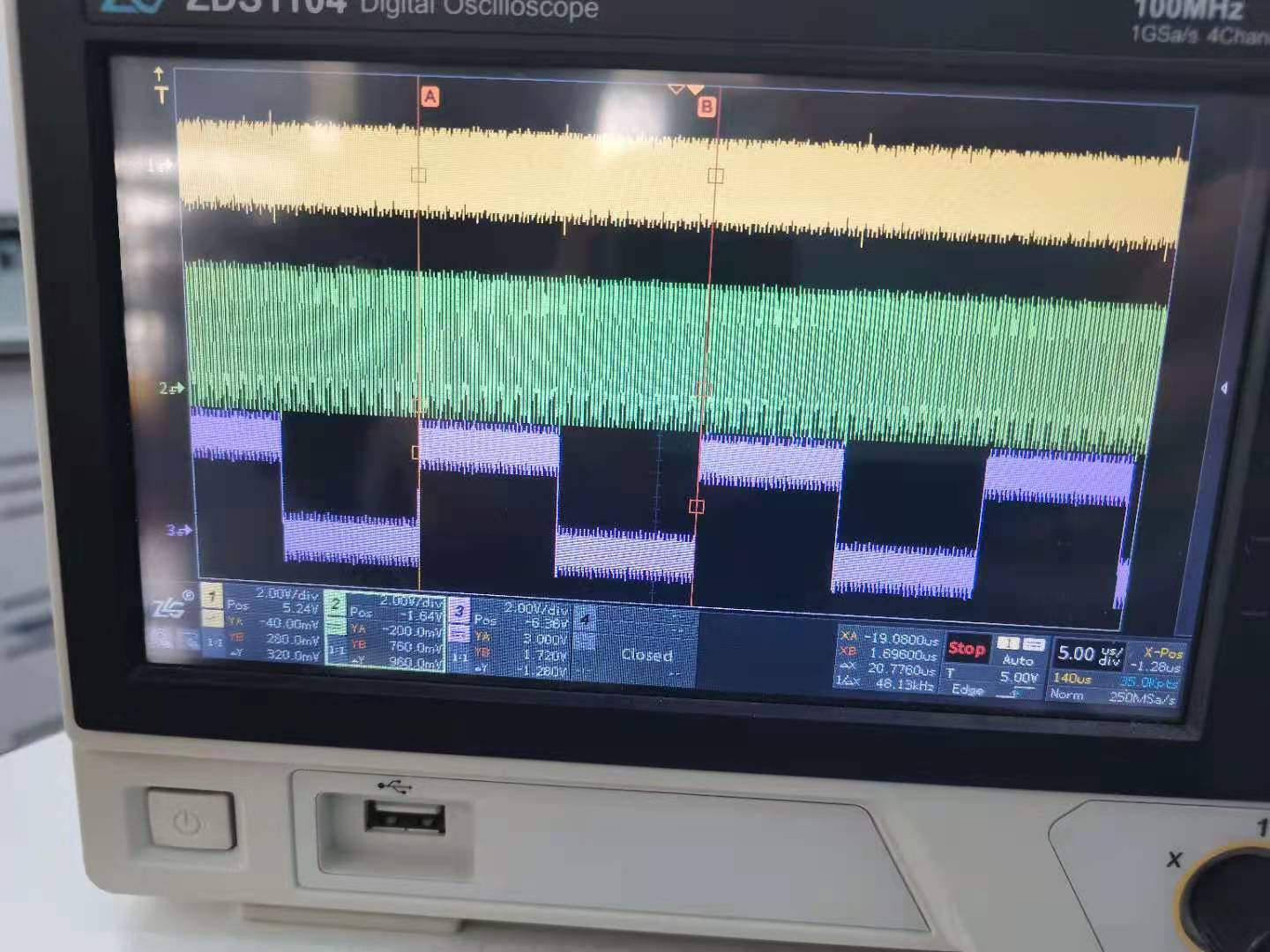

您好，我用示波器过了，麻烦您看一下，通道一是SCKI，频率是：17.86MHz，通道二是LRCK，频率是：3.049MHz，通道三是BCK，频率是：48KHz，SCKI在电路中设置的是18.432MHz，测量的时候可能有点误差，不过采样频率都是一样的。

0 Amy Luo 4 年多前回复 dong Li

TI__Guru**** 185470 points

第三通道应该是LRCK
不知道是因为您测量的问题还是信号本身的问题，信号上的毛刺比较多

PCM1808设备需要LRCK与SCKI的同步。如果在一个采样周期内，由于LRCK或SCKI抖动，LRCK和SCKI之间的关系变化超过64 BCK/frame ±6 BCK（48 BCK/frame ±5 BCK），则ADC的内部操作在1/fS内停止，数字输出变为零数据（BPZ代码），直到LRCK和SCKI之间发生重新同步。
LRCK为48KHz，SCKI为17.86MHz，那么LRCK与SCKI是不同步的，因此会输出BPZ代码，使得数据跳动。因此，请检查LRCK与SCKI是否同步
