TPS40428：TPS40428+CSD95378B输出0.9V，60A电流时出错

您好，

已经收到了您的案例，调查需要些时间，感谢您的耐心等待。

希望尽快得到回复！Thanks

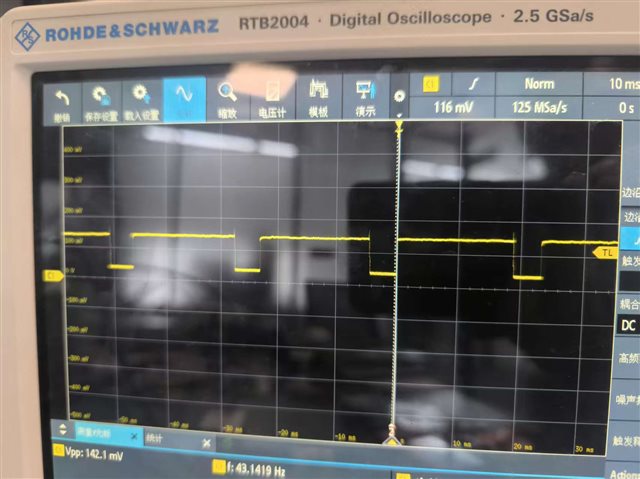

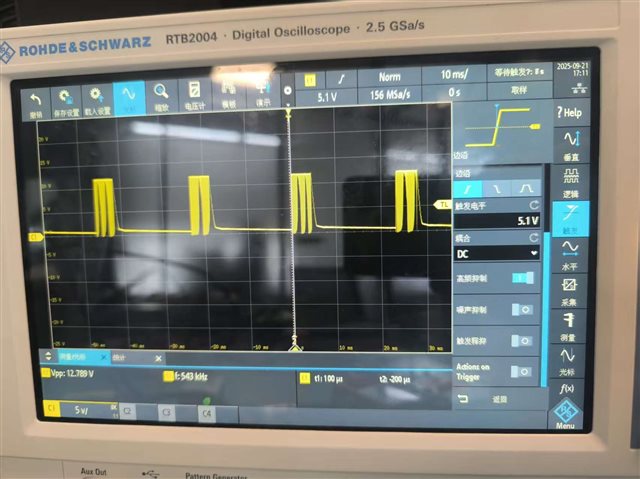

测试了一下TPS04828的PWM管脚，发现其波形和第二幅图相近，只是最高电平为5V

它可能会进入电流限制。请检查电流限制设置。你试过在较低的负载电流吗？

我用PMBUS进行监控，TPS40428的设置为默认设置，基本上无电流输出，电压显示超过设定值报警，所以输出为0，且基本测不到电流（0.002A且时断时续）

另，检查PCB发现，CSD953728B输出至TPS40428的CS1P和CS1N未按差分走线，是否会引起上图的测试现象。

我用PMBUS进行监控，TPS40428的设置为默认设置，基本上无电流输出，电压显示超过设定值报警，所以输出为0，且基本测不到电流（0.002A且时断时续）

另，检查PCB发现，CSD953728B输出至TPS40428的CS1P和CS1N未按差分走线，是否会引起上图的测试现象。

我在CSD95378B的VSW端加了电感和电容进行测试，发现VSW后端的电压在1.8V上，且噪声较大。而且，我将VSW后端连接至TPS40428的VSNS1端，通过SMBUS进行监控，显示TPS40428的输出为0.85V（这个是我所希望的电压），但是输出电流为0，我测了PWM端，只有1.2V的电平，无波形。

更奇怪的是，我测了DIFFO端的电压，为0.85V，而FB端的电压为0.55V，感觉这块也不对

我通过SMBUS进行了监测，电流设置为30A，这没有问题。我在CSD95378B的VSW端加了电感和电容，增加了1.5欧姆的电阻对地，并与TPS40428的VSNS1相连，模拟我的应用负载。

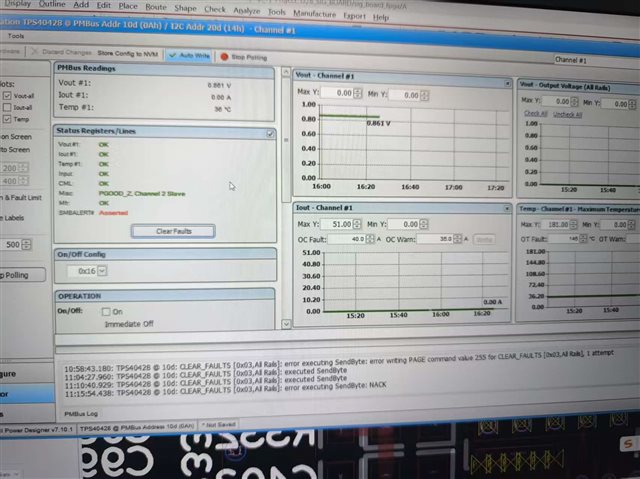

通过SMBUS进行检测，发现输出为0.85V（这是我希望的电压），但是输出电流为0,监测画面如下图。

此外，我还测量了TPS40428的PWM端，发现只有1.2V的电平输出，没有其他信号。DIFFO端的电压为0.85V，FB端的电压为0.55V。

CSD95378B的VSW端，电感后端电压为1.8V（这远远超出了负载承受范围）。

经过排查，GSNS端电阻损坏，更换后最终输出电压正常，接小电阻负载后，有输出电流，链路基本通畅。非常感谢！

你好，我还在复习原理图。你检查过CNTL1引脚了吗？

测过CNTL1引脚，确定是被拉高的。

如你前面所回复，芯片可能进入了某种保护状态，所以我将DIFFO1通过外部电源配置到希望的电平后，芯片输出正常了。
