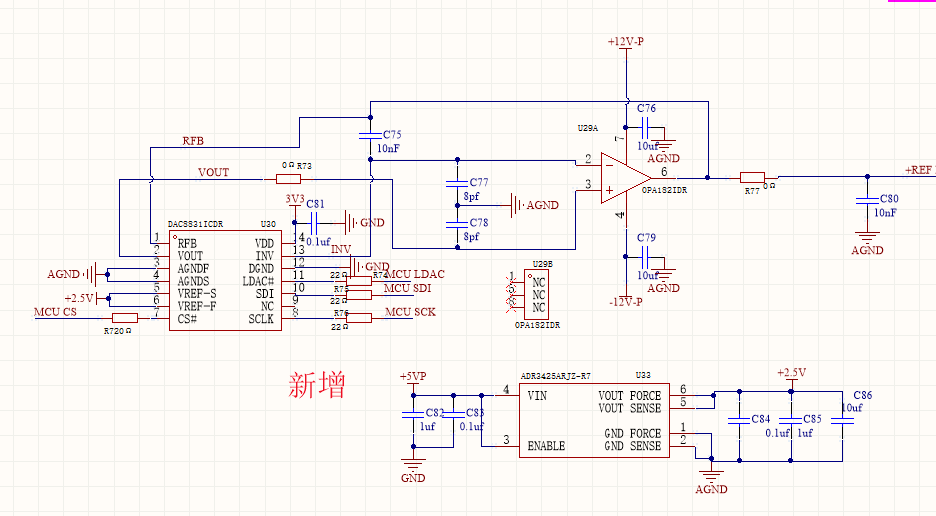

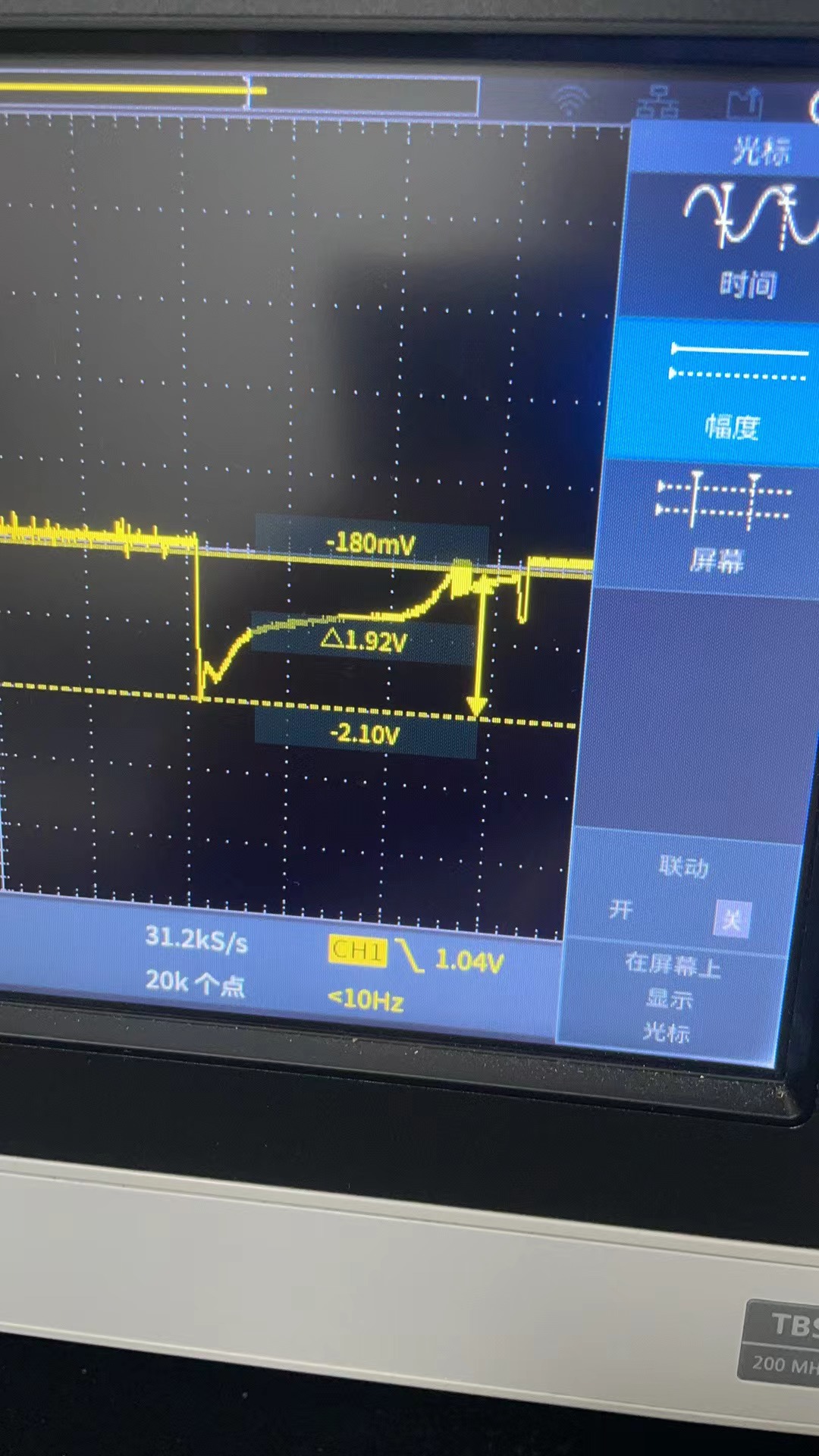

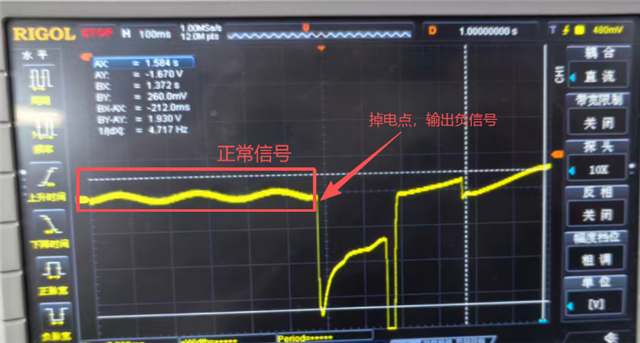

前提SPI都没有输出控制，掉电DAC8831会意外输出负电压，波形和电路如下图。这是什么原因造成的？
感谢您对TI产品的关注！关于你的咨询，我们正在确认您的问题，感谢您的耐心等待。
您好
您是掉电过程还是掉电后又这个跳动？
掉电过程中。
根据您的说明请检查以下部分，一个是您的电容匹配，一个是您泄电过程中的防反等设计。
电容匹配和泄电过程中防反设计具体再哪一点，能举例说明吗？整个设计是参考官方DAC8831典型应用外围设计。
这个部分需要根据您实际情况进行调整，官方给出以下资料请您参考
https://www.ti.com.cn/lit/ug/slau202b/slau202b.pdf?ts=1761608170455&ref_url=https%253A%252F%252Fwww.ti.com.cn%252Ftool%252Fcn%252FDAC8831EVM
官方开发板指导书有相关的原理图
https://www.ti.com.cn/cn/lit/zip/slam108
这是仿真模型，您可以将您的原理导入验证一下
https://www.ti.com.cn/tool/cn/ANALOG-ENGINEER-CALC
这是官方计算器可以帮助您匹配参数。
请再帮忙看下
请按照之前建议以及工具进行处理。
