我们用ADS1255做ADC转换，在芯片不动作的时候发现在输入端有noise，经过排查，发现这个noise跟clkin相关，频率是clkin的1/4. 并且出现在clkin是高电平的时候。

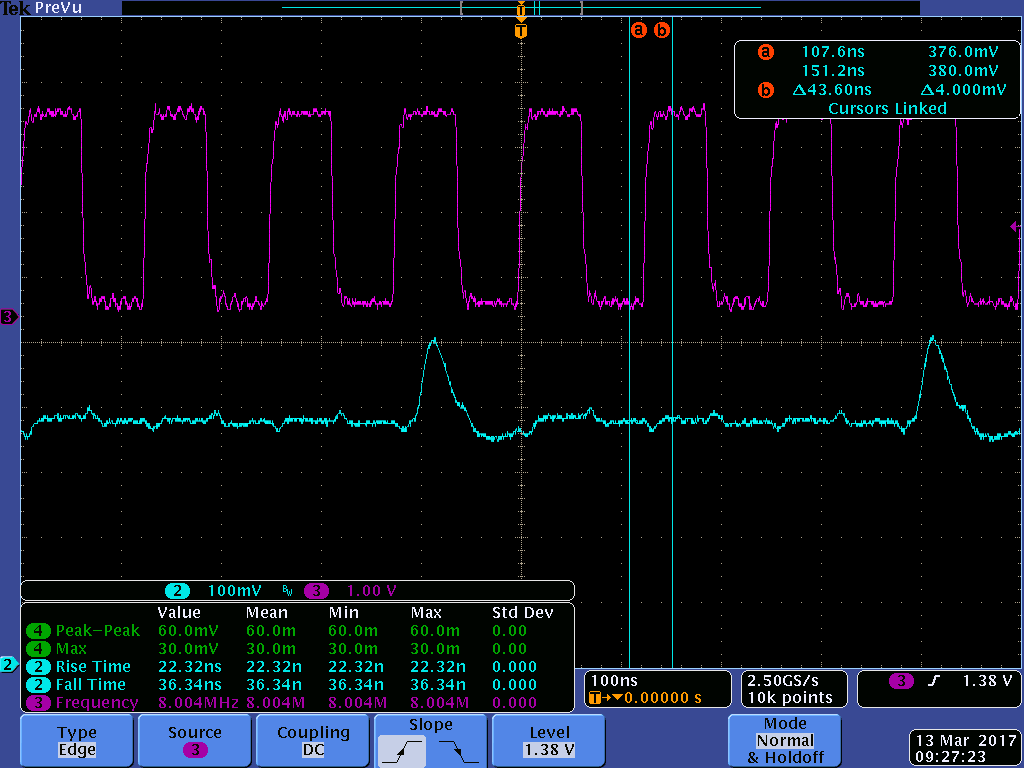

附件中的2通道（蓝色）就是AIN0, 3通道（紫色）是clkin.
我们好一个产品都是用的同一个ADC，也有用ADS1256的，有地做过分割，也有地没有做过分割的，都有同样的noise。
看样子, 这是个数字电路部分影响模拟部分的典型特征. 地线, 电源, 信号回路的串扰都有可能, 得仔细分析才能找到原因.
好好分析电路, 包括 PCB 吧

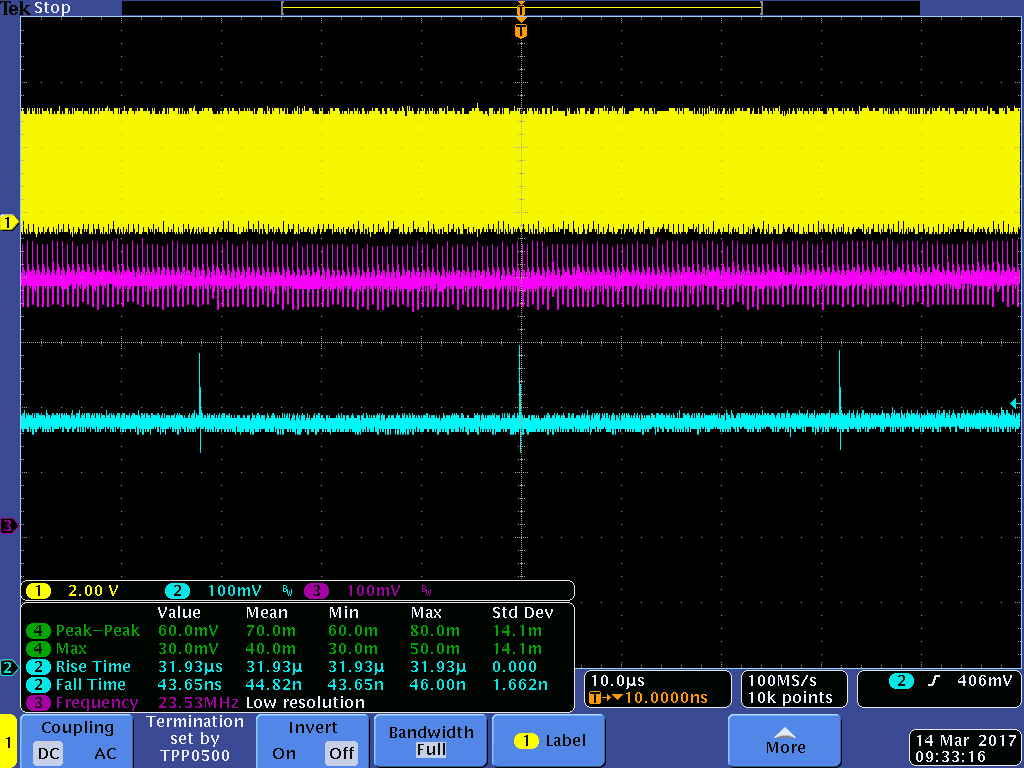

之前的buffer设置为buffer off, 噪声的频率为clkin的1/4，现在换成buffer on了之后，噪声的频率为30k左右了，噪声的波形跟之前一样。
改变PGA值会改变噪声的幅度，几乎是成正比的增加。
改变buffer on buffer off状态会改变噪声的频率，噪声的形状是一样的。只是出现的频率不一样了。
找一个ADS1255的EVM，做一下对比测试吧
