请推荐一款数字隔离器件

Other Parts Discussed in Thread: SN65HVD1781, ISO721

您好,

我的使用场景如下,请帮我推荐一款数字隔离器件,最好是光耦。

编码器输出差分信号,经过数字隔离器件,输入到FPGA进行处理。

编码器输出正为+3.3V,负为-3.3V,最大输出频率80kHz. FPGA接收输入电压3.3V。

请问我在选择器件的时候需要考虑哪些因素呢?

谢谢

  • Hi ,

    编码器输出正为+3.3V,负为-3.3V,最大输出频率80kHz. FPGA接收输入电压3.3V”这句话不知道我的理解是不是这样:编码器差分对信号的差值为+3.3V时表示1,编码器差分对信号的差值为-3.3V时表示0。如果设这样,那就可以这样做(基于TI的方案):先用SN65HVD1781将查分信号还原变成单端信号,再用ISO7220/7420隔离,我的项目就是这样做的,控制双BLDC+Encoder,Encoder输出也是差分对。

  • 要个关键的参数, 传输延迟.
    可以先看一下 ISO721
  • 目前我们的隔离器件都是电容隔离的原理。

     另外,如果是对+-3.3V的信号进行隔离的话,只使用一款数字隔离器还是无法实现的。  需要先对+-3.3V信号进行处理。

    FPGA输入也是需要差分信号吗?

  • 谢谢您的回复。

    就像上面anfu lee所说的那样,encoder输出,差分对电压P端输出3.3V,N端输出-3.3V为逻辑1;差分对电压P端输出-3.3V,N端输出3.3V时为逻辑0.
    FPGA输入的信号需要单端信号,即0V电压对应逻辑0,3.3V电压对应逻辑1.

    您的意思是:我需要先将encoder输出的差分信号转成单端信号,然后再做数字隔离,此后再送入FPGA吗?

    那么,上面aufu lee的答案,即为一种解决方案吧?
  • 首先谢谢您的回复。

    您的理解很对。

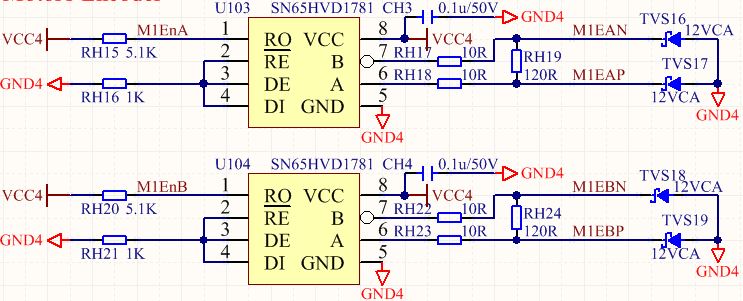

    请问您的encoder的输出信号为M1EAP / M1EAN,这是一对差分信号吧?其差分信号经过SN65HVD1781以后,输出为M1EnA,对吧?

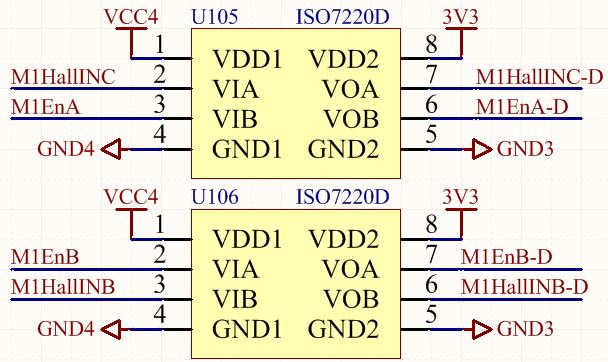

    然后M1EnA输入到ISO7220D,隔离出的信号为:M1EnA-D。是这样的吗?

    对于ISO7220D来说,VIA与VIB是两个通道对吧?
  • 你的理解是对的!但你说:“你的encoder输出,差分对电压P端输出3.3V,N端输出-3.3V为逻辑1;差分对电压P端输出-3.3V,N端输出3.3V时为逻辑0”,这跟我的应用场景不同!我的编码器输出的差分对为:P端输出3.3V,N端输出0V,为逻辑1;差分对电压P端输出0V,N端输出3.3V,为逻辑0”所以我用SN65HVD1781以是没有问题的。但你的低电平却为-3.3V。我不太明白和了解这种编码器是何种输出方式。那你要注意-3.3V如何变换。不过SN65HVD1781好像的差分输入端的两个引脚可以输入负电压(也能输入-3.3V),

      那你要仔细研究一下SN65HVD1781的Datasheet!也可请TI的FAE作答一下!

      FYI !

  • Anfu Lee是使用的485收发器HVD1781的接收器部分,将差分信号转换成单端信号,然后经过数字隔离器ISO7220 进行隔离,是的,VIA和VIB是两个通道。 M1EnA隔离输出为M1EnA-D。
