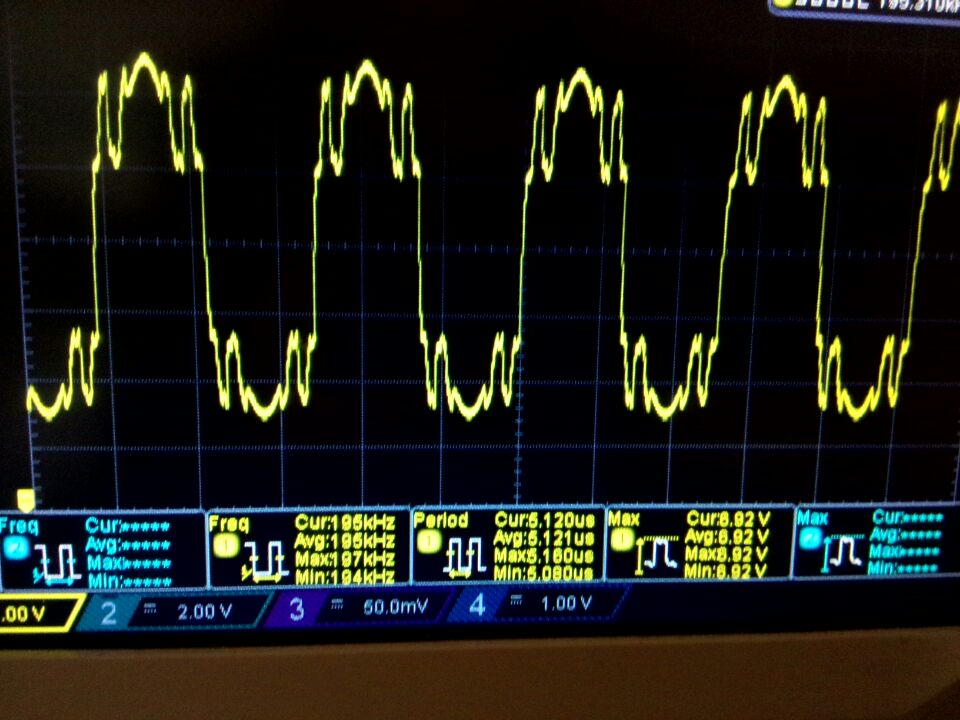

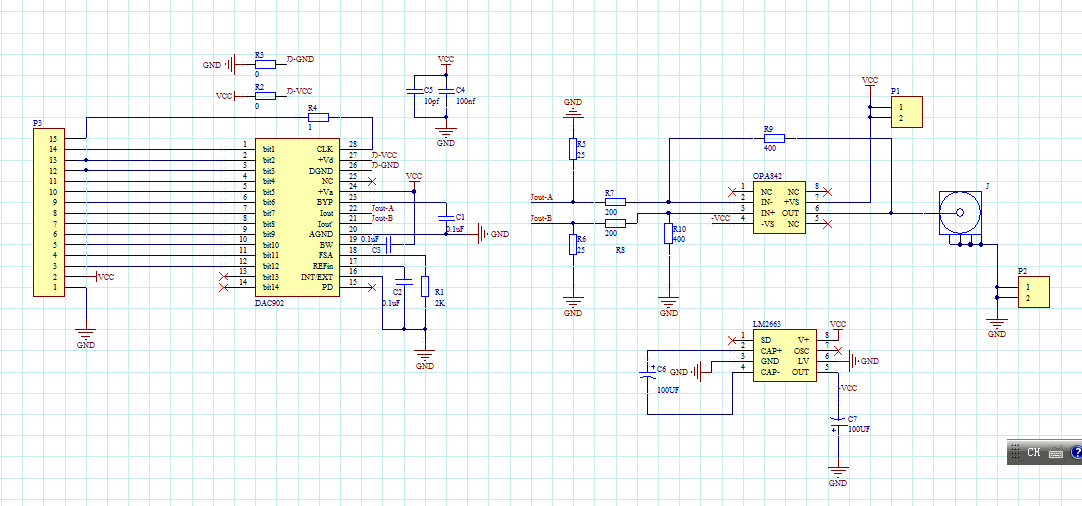

大家好，我最近做了一个DA,做出电路板后，用示波器测量发现输出的波形不理想，电路检查了好几遍，不知道哪出了问题，上图请高手解答，
请问是低频的波形不佳还是高频的波形不佳，一般如果低频不佳的话可能是软件的问题，高频不佳可能是PCB设计的问题。请问你的板子输入是啥？想实现一个DDS的功能还是实现无线协议一类的，不同的功能做法不一样。可否上传一两个波形，以便看看是谐波太大了还是干扰太大了？
上一个示波器抓图和频谱仪抓图吧
100M的时钟频率，输入信号是195Khz的数字信号，现在暂时实现的就是一个简单的数模转换，
频谱仪不会啊，上个波形图，
