ADS1299引脚布局

chapman ho

Intellectual 492 points

Other Parts Discussed in Thread: ADS1299, ADS1298

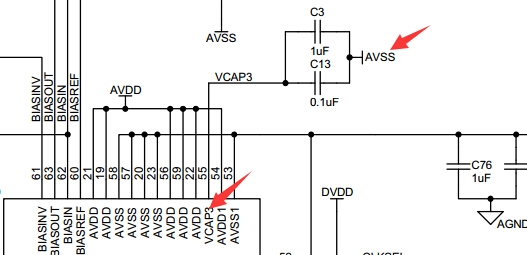

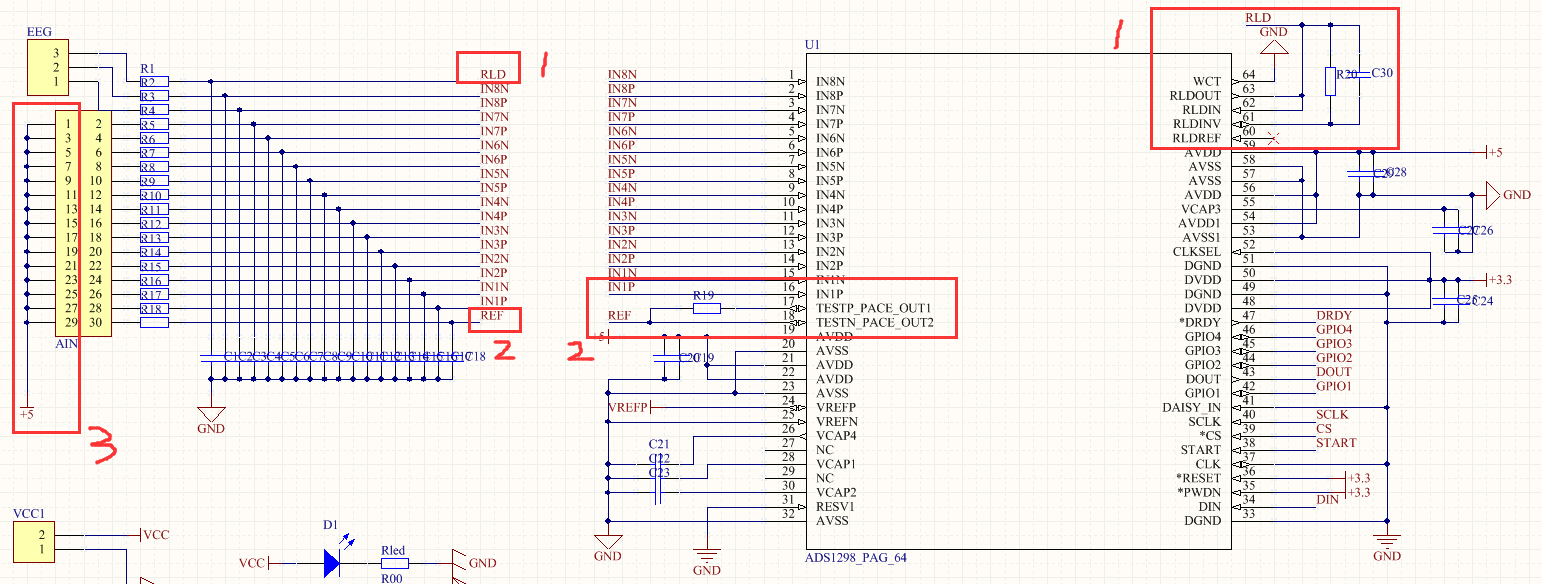

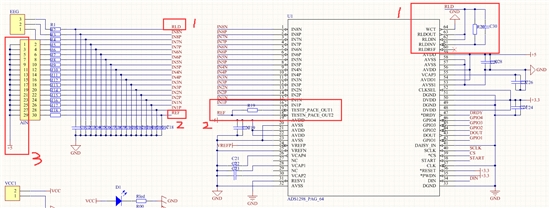

问题1：如上图中方框1，右腿电路这样接法可以吗？其中BIASREF悬空了，这样可以吗？

问题2：如上图中方框2，因为ADS1299引脚兼容ADS1298，方框2中TEST_PACE1/2即SRB1和SRB2，这两个脚这样接法可以吗？

问题3：根据手册，不用的引脚要接去+5V工作电压，方框3的做法可行吗？

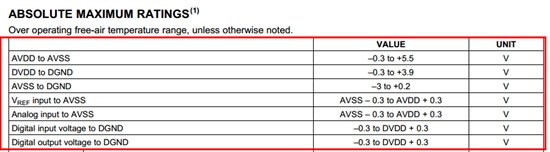

问题4：如下图，单电压供电时，每个单通道输入电压范围是(AVSS-0.3)至(AVDD+0.3)V，现在我AVDD接+5V，AVSS接AGND，这样供电方式可行吧？

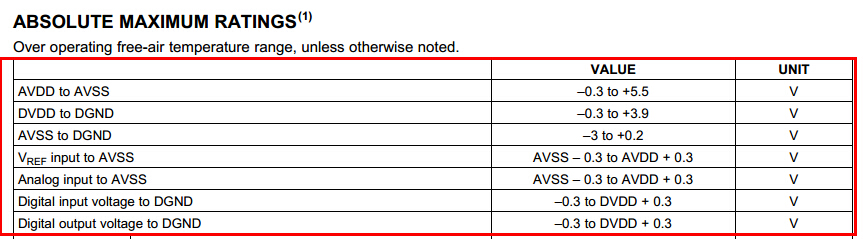

问题5：如下图，单电压供电时，每个单通道输入电压范围是(AVSS-0.3)至(AVDD+0.3)V，现在我AVDD接+5V，AVSS接AGND，是不是说我IN8N和IN8P可以最小输入电压为-0.3V（对于AGND）？

谢谢各位！！

10 年多前

0 Kailyn Chen 10 年多前

TI__Guru**** 295050 points

1.从datasheet 的Figure52可以看出，BIASREF是内部bias amp的同相输入端，如果悬空的话是可以的，这样BIASREF_INT=（AVDD + AVSS) / 2。

0 chapman ho 10 年多前回复 Kailyn Chen

Intellectual 492 points

那我的右腿电路如上图所接可以么？BIASREF悬空会影响右腿电路效果吗？谢谢

0 Kailyn Chen 10 年多前

TI__Guru**** 295050 points

不用的引脚需要接到AVDD，所以接5V是没问题的。

0 Kailyn Chen 10 年多前

TI__Guru**** 295050 points

4.单电源供电时，AVDD接5V，AGSS接AGND，没问题。

0 Kailyn Chen 10 年多前

TI__Guru**** 295050 points

5. 表格中指的是芯片引脚所能承受的最大电压范围，也就是说当5V单电源供电时，输入引脚的的最小输入电压为 -0.3V，一般我们不推荐参考这个绝对值，而是参考数据手册的“RECOMMEND ELECTRICAL CHARACTERISTICS”，也就是在使用芯片的时候，通常输入电压不能低于AVDD，对于这款芯片来说，在Page20有个专门的对输入共模电压范围的详细介绍，可参考下。
