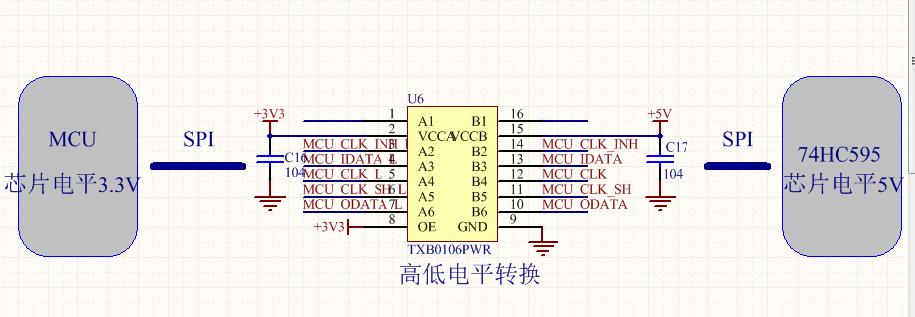

1.利用TXB0106进行电平转换，附件图片为设计原理框图
2.MCU端为3.3V系统，74HC595因板子兼容性问题需要采用5V，所以中间加TXB0106PWR这颗芯片进行电平转换
3. MCU-->TXB0106，和TXB0106-->MCU之间均没有加上拉电阻或其他器件，MCU进行SPI通信时速率约为1M
4.当我进行通信时，发现TXB0106芯片输入端(A)信号正常，但TXB0106芯片输出端(B)信号有衰减
这种现象有可能什么情况造成，这样设计是否合理。
谢谢

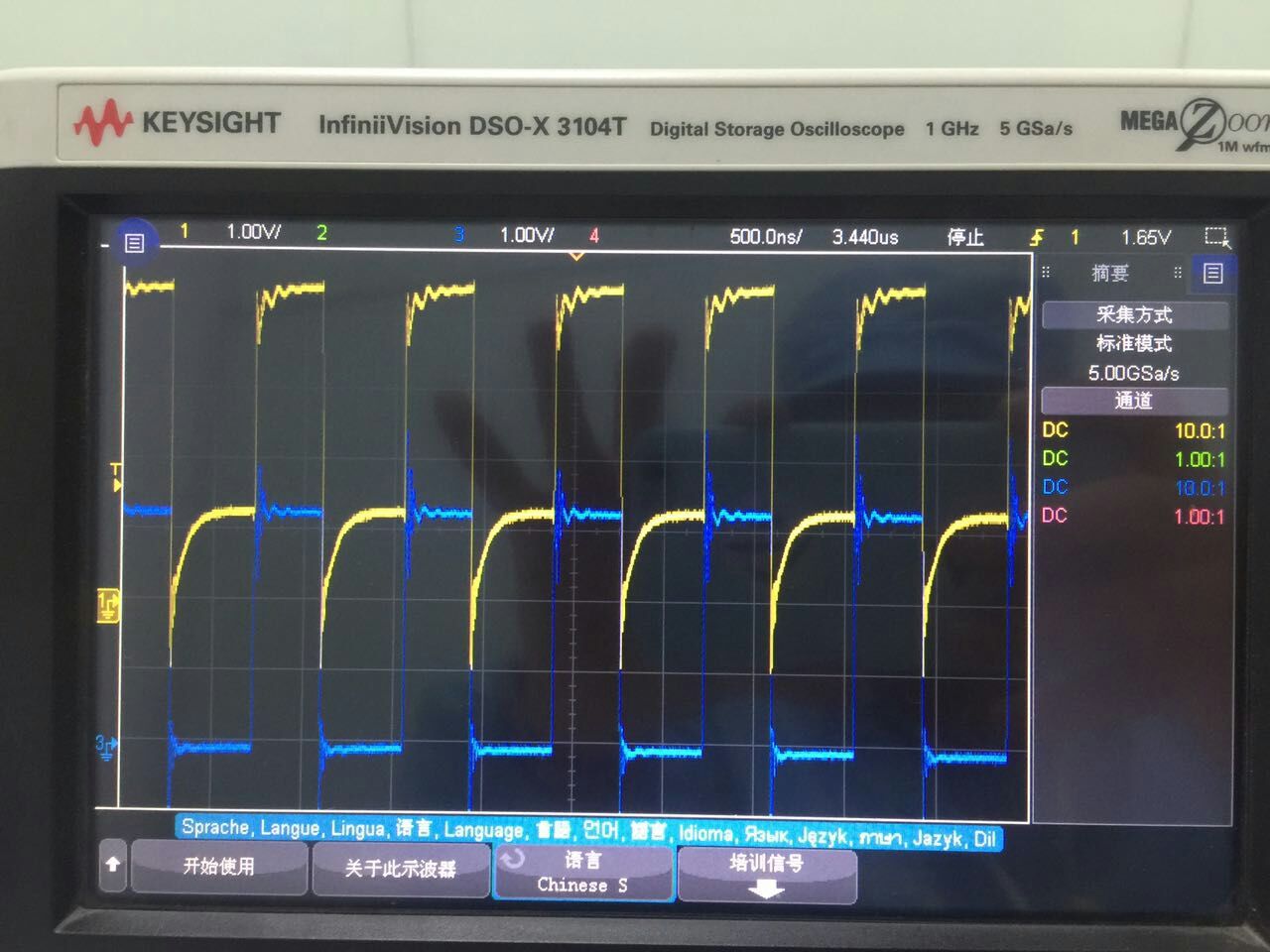

通道1黄色的 为TXB0106输入，通道3蓝色的为输出
PCB trace 很长吗？断开后面负载，直接在TXB0106的输出端测量呢？
Trace确实比较长，目前PCB 板还没有洗回来，用的杜邦线跳线测量的，长度100mm-150mm左右。
