TXS02612 电平转换问题

您好，CLK 无输出，data 有输出吗？
VCCA和VCCB都是3.3V的话，那么就只使用switch功能了，您需要几V到几V的电平转换？
另外，上电建议VCCA先上电，再给VCCB上电。

选择（SEL）输入用于在B0端口和B1端口之间进行选择。
当SEL = Low时，选择B0端口；
当SEL =高电平时，选择B1端口。

SEL用VCCA电源域。
对于未选择的B端口，时钟输出保持低电平，而数据和命令I / O通过70kΩ电阻（±30％容差）被拉高至各自的VCCB。

时钟无输出，建议测试数据，如果都没输出，简易测试SEL引脚电平；以及确认你的封装设计是否正确。

感谢回复，data也没有输出。VCCB端我需要接1.8V，目前接3.3V临时测试。因为都接的3.3V，应该是同时上电的吧。另外，VCCB1我没有使用，需要接电源吗？目前我的问题和上电顺序关系大吗？

感谢回复，封装肯定是没错的，使用官方的封装。另外，对于B端口，由于并未使用，电源并未连接，这样会有隐患吗？

Apply VCCB0 and VCCB1 only after the VCCA power supply is applied.先给VCCA上电 等一会再给VCCB和SEL引脚上电看看有影响没；

从原理框图来看，B端口未使用，电源不连接不会有影响

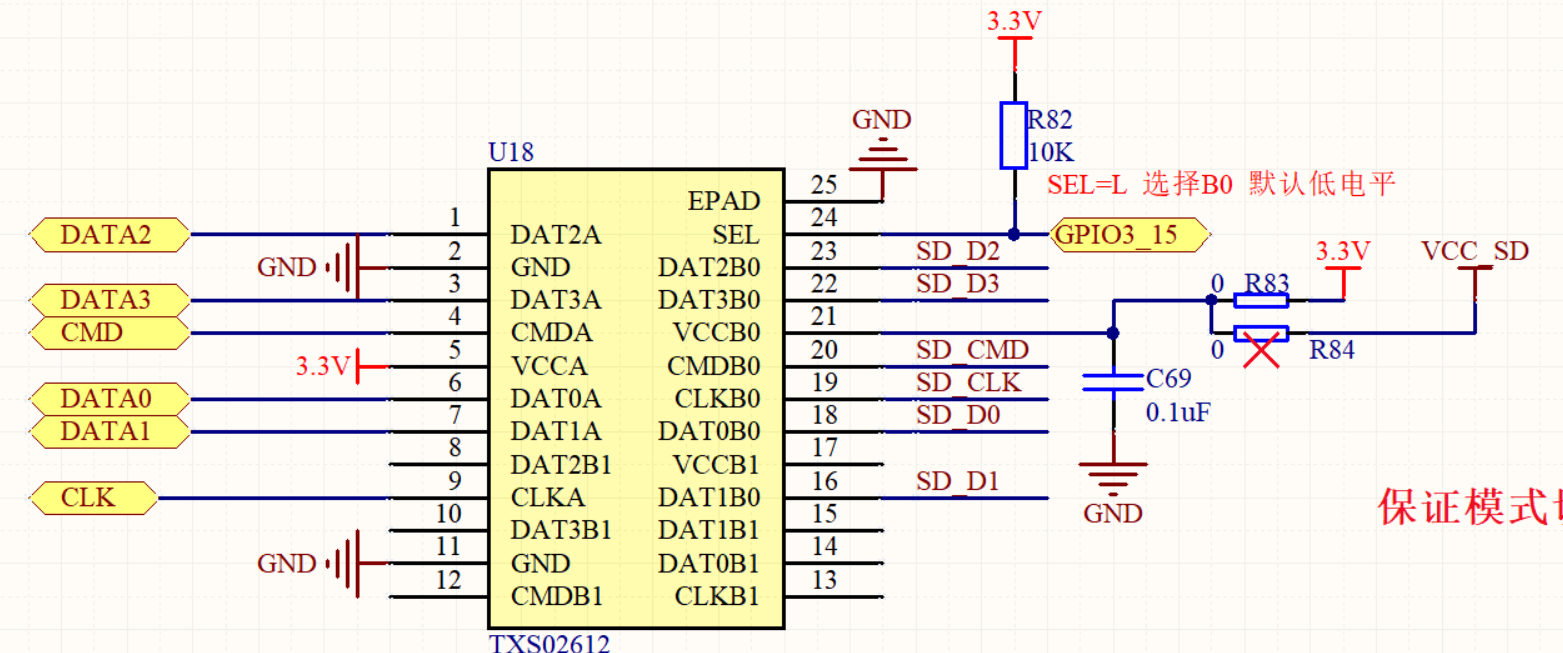

我测试了下发现CLKB0一直是低电平，而其它输出均是高电平，SEL=0v,这种现象能说明什么问题呢？

对于未选择的B端口，时钟输出保持低电平，而数据和命令I / O通过70kΩ电阻（±30％容差）被拉高至各自的VCCB

这是之前回复的，你再确认下SEL引脚电平对不对，尽量用示波器看看，万用表测试是有效值。

您好，B1端口未使用，那么VCCB1 可不接。
不论是data，还是clk，都没有输出是吗？
选择B0 port，SEL=L，直接接地就好。
怀疑是不是焊接的问题，或者给B1 上电，再确认下B1 port是否有输出？
另外，把不用的通道，别直接悬空，可直接上拉或下拉。

使用万用表和示波器查看都是0V，但CLK始终为0V，很奇怪。

data输出均是高电平，clk输出为0。给B1上电，所有输出都是高电平clk输出为0。

我觉着是不是焊接不良或者芯片坏了，换一个；

另外27MHz是信号发生器给的还是CPU给的。

已经焊接了3个芯片了，现象一致，27M的时钟是晶振发出的。

是晶振发出的，方波，幅度3.3V，占空比50%？

正弦波，幅值3.3V，占空比50%。目前也怀疑是我输入的时钟不对。

你整个信号发生器看看；或者整个开关，弄个分压，模拟下高低电平看看转换情况。

再验证两点，第一，时钟信号的rise/fall rate最大不超过10ns/V，示波器看下是否符合。
另外，按照真值表上的，当B1 port不用时候，别直接悬空，B1 正常上电，然后不用的引脚都上拉70Kohm到VBB1 再试试。
