假如在硬件上，我把Cin_1的 P/N 对调了，是不是同样需要 在硬件上把Aout_1 和Bout_1的P/N也换过来

还是说，在硬件上对调Cin_1的 P/N ，Aout的P/N和Bout的P/N可以不变，如果要变，可以通过 软件的方式修改？

请帮忙看看，谢谢

我在datasheet发现以下几个地方描述不太清楚

这个地方是什么对应关系

这里的G1 和G12是重复的吗

请看看，谢谢

Amy

   请参考下图

1）封装

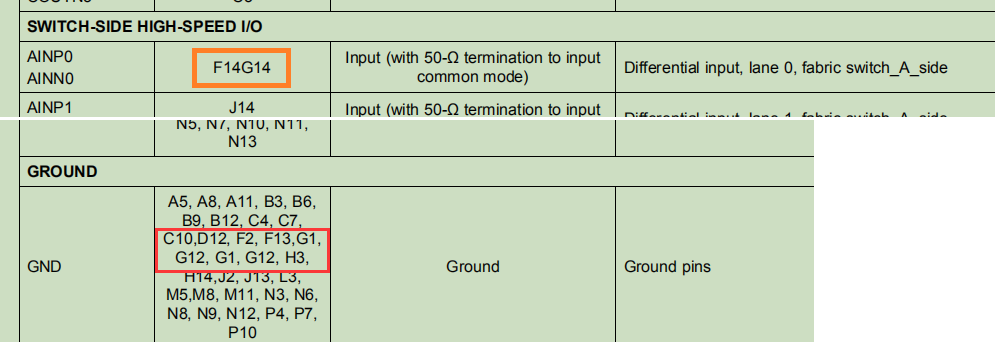

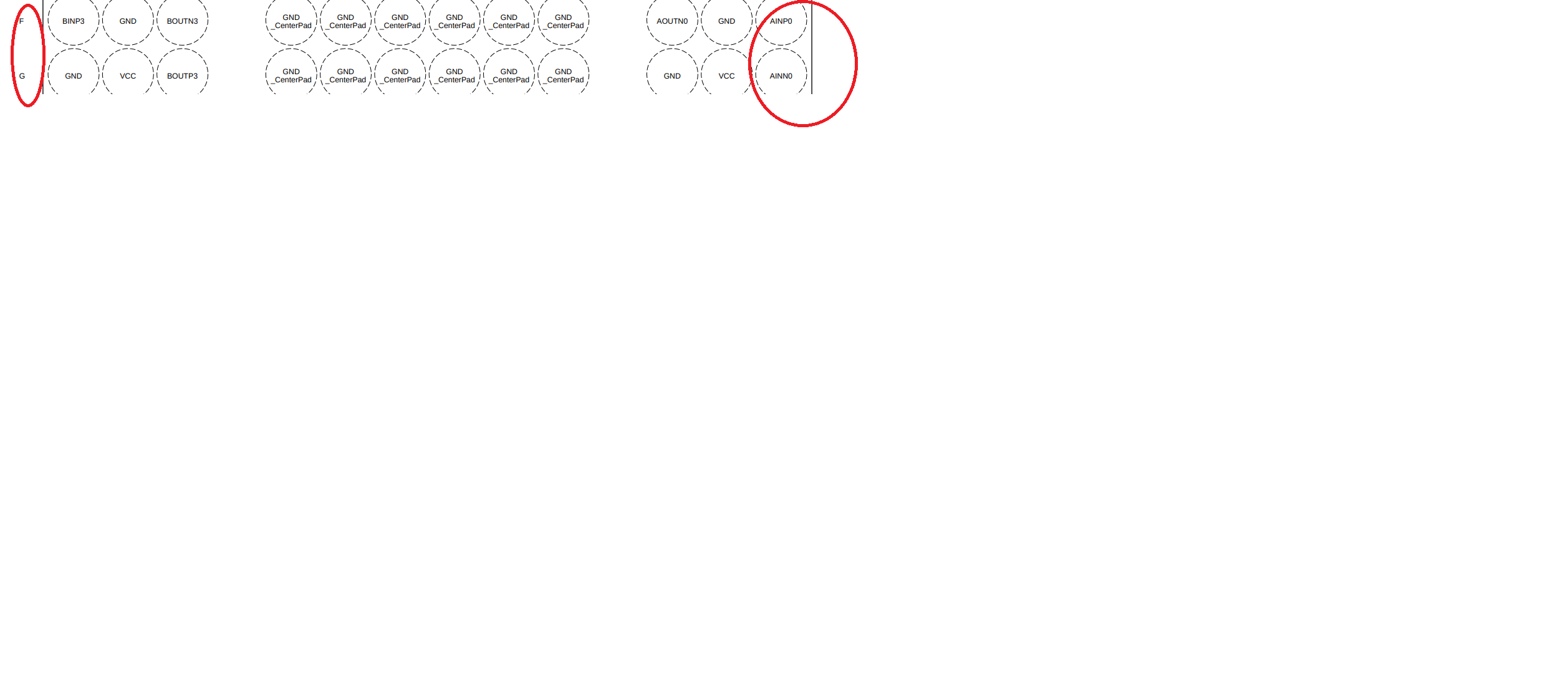

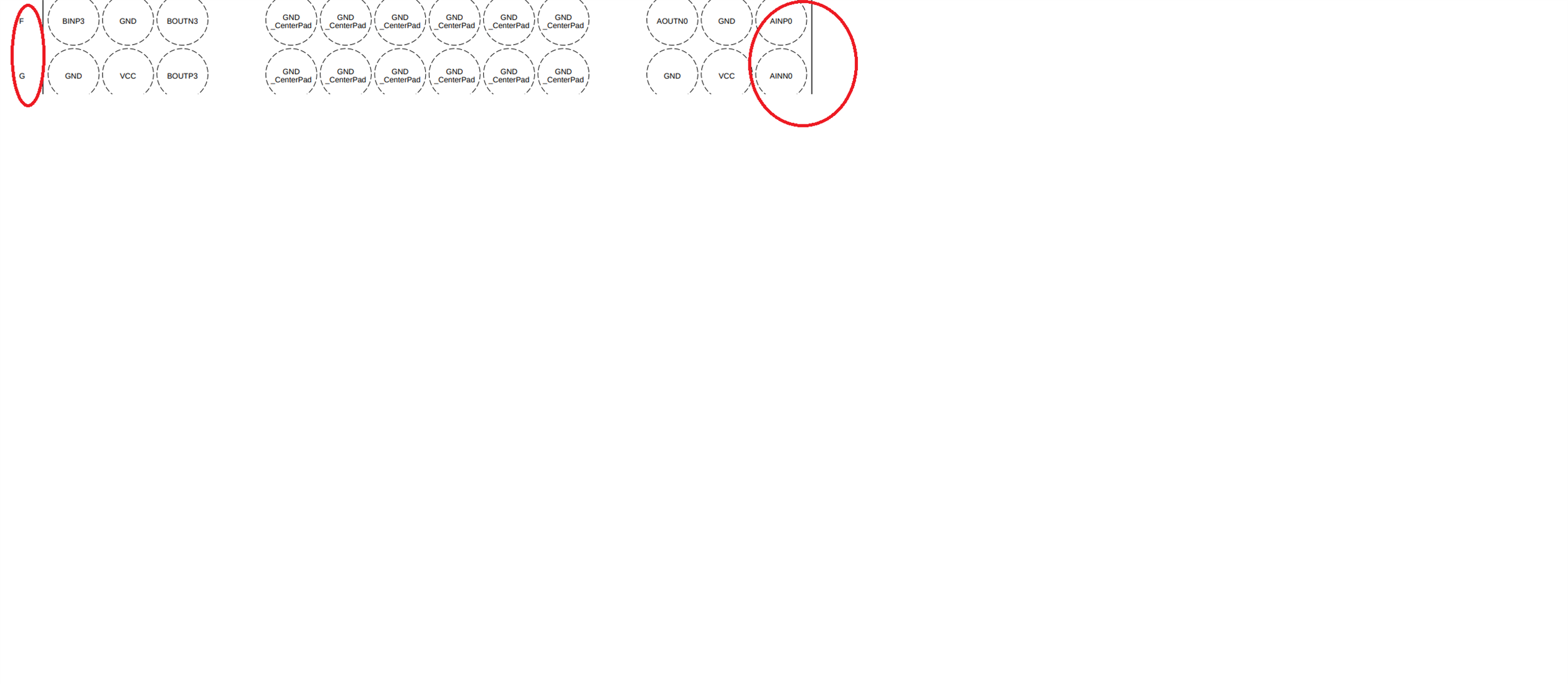

AINp/n 不清楚和F14,G14的对应关系，另外，G1,和G12出现了两次，是怎么回事

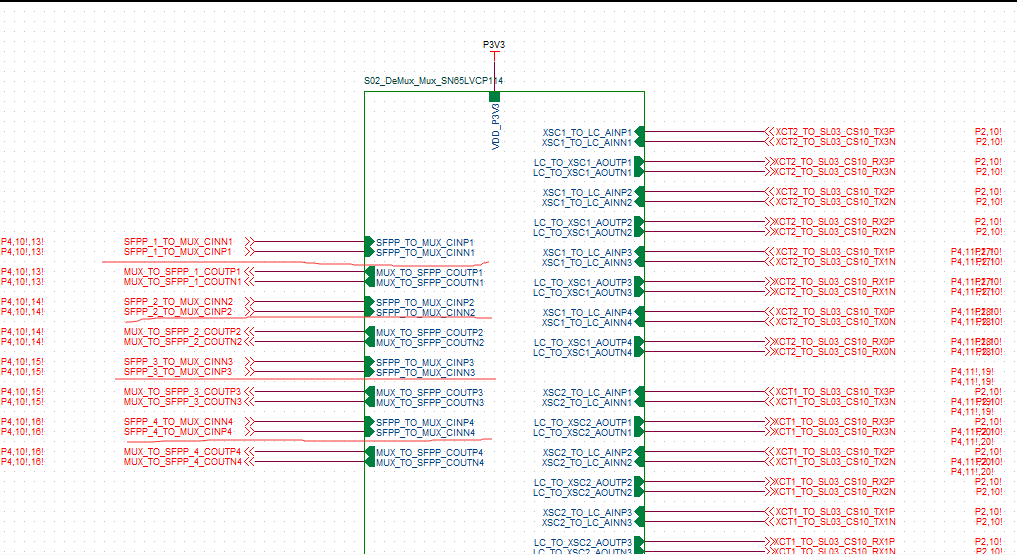

2）我把输入端的P/N对调了

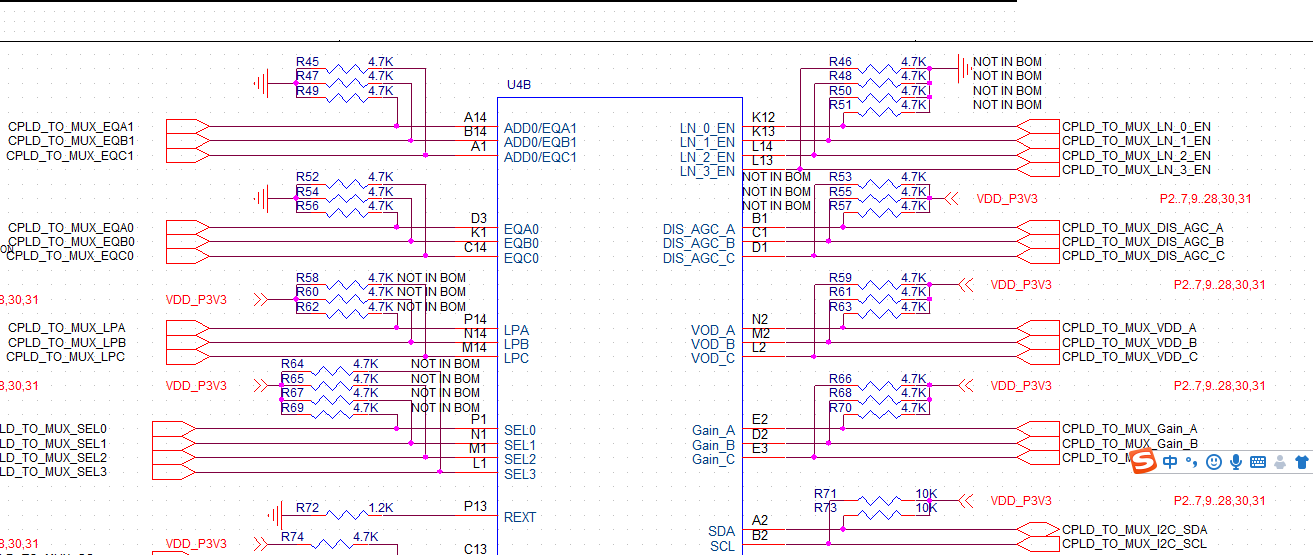

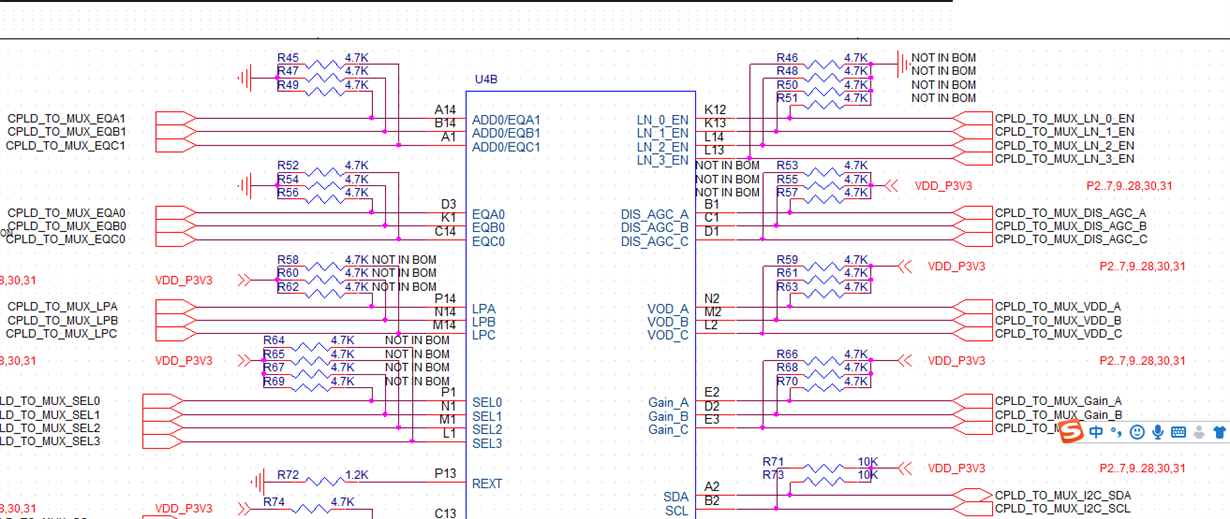

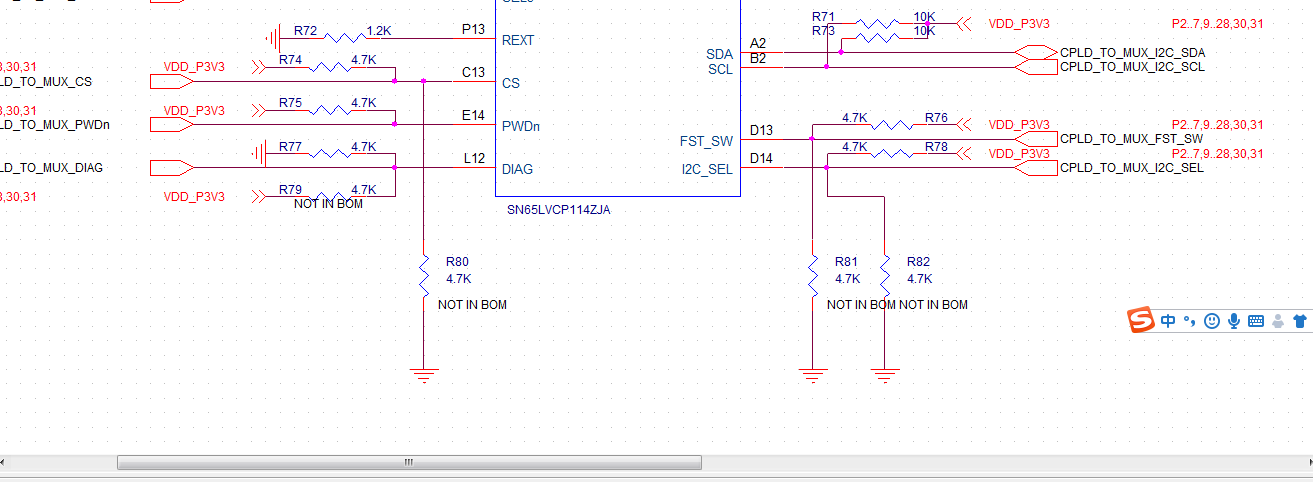

3）配置，我准备，既保留I2C的功能，也保留GPIO的功能，根据应用场景配置，芯片内部有下拉的，我在外面加上拉，有上拉的，加下拉电阻

请帮忙看看，谢谢

您好, F14 是AINP0,G14 是AINN0.对应关系参考 Page4的封装top 图. 另外G1, G12 的确出现了两次, 这里可能是印刷重复吧, 对于GND的引脚对应, 同样也是参考Page4的封装图, 可以对照着这个图去找相应的引脚关系.
