DS90UB949A-Q1: 与DS90UB948控制通讯断开

Merlyn YAO

Part Number: DS90UB949A-Q1

Hi，

1.硬件架构：DS90UB949A----(2-lane twisted STP)-----DS90ub948----(dual-link LVDS)-----TFT LCD(1920x720)

2.实验现象：

（1）通过DS90UB949A输出测试图案1920x720@60Hz，LCD是有正常的显示的，读写控制DS90UB948正常

(2) 通过主机输出HDMI视频流给DS90UB949A，频率90MHz（REG[0x5F]读取值）后，与DS90UB948的控制通讯正常

(3) 通过主机输出HDMI视频流给DS90UB949A，频率118.8MHz（REG[0x5F]读取值）后，与DS90UB948的控制通讯丢失，无法再读写DS90UB948。

其他寄存器值 DS90UB949A的REG[0x5A]=0xCD, DS90UB948的REG[0x1C]=0x3B,2-lane twisted STP应该是正确的。

问题：

（1）看DS90UB949A数据手册,2-lane模式下TMDS时钟应该是50~210MHz,1-lane模式TMDS时钟最大是105MHz？这个值是否就是REG[0x5F]的值？

(2) 可否帮忙分析一下故障原因，建议一下后续的调试分析方法？

0 Kailyn Chen 3 年多前

Merlyn YAO 说：
看DS90UB949A数据手册,2-lane模式下TMDS时钟应该是50~210MHz,1-lane模式TMDS时钟最大是105MHz？这个值是否就是REG[0x5F]的值？

是的，1 lane的频率最大为105Mhz。05F 是只读寄存器，返回的是HDMI clock的频率，设置频率的话是寄存器0x5D和0x5E。

2. 和948搭配使用，dual link mode，118.8Mhz在支持范围之内。这两次HDMI视频流都是24bit色深吗？

0 Merlyn YAO 3 年多前回复 Kailyn Chen

谢谢回复。

1.要正确工作，是否必须先设置寄存器0x5D和0x5E？为啥0x5D下限频率只能到0x3F，就是63MHz，而0x5E的频率上限最大只能到127MHz

2.HDMI的颜色格式确认是RGB444，之前的测试都是修改的host的HDMI时钟频率。0x5D（配置为63）和0x5E(配置为127)配置后的现象也是一样的。

3.通过HOST输出标准的1080p60给DS90UB949A，在远程控制丢失后，REG[0x5A]=0x0D,感觉是FPDLINK断开了，HDMI接受仍然在进行。

是否有其他建议，确认一下问题原因？

0 Kailyn Chen 3 年多前回复 Merlyn YAO

0x5A 读的值为0x0D，说明HDMI clock没有检测到，并且PLL也没有lock。

所以我的建议是检查下HDMI clock是否稳定？使用的晶振还是其他时钟源的输出？

直接测量下118.8Mhz的波形，看是否抖动很大？

0 Merlyn YAO 3 年多前回复 Kailyn Chen

谢谢回复！

但是这个寄存器的标志位，应该是1代表有效吧？应该是HDMI接收时钟正常吧？

REG[0x5A]=0x0D，不正好是

TMS_VALID=1,

HDMI_PLL_LOCK=1,

NO_HDMI_CLK=0,

FREQ_STABLE=1.

0 Kailyn Chen 3 年多前回复 Merlyn YAO

是的，不好意思我看错了，0D代表frequency stable，PLL lock 并且 TMDS data正常。

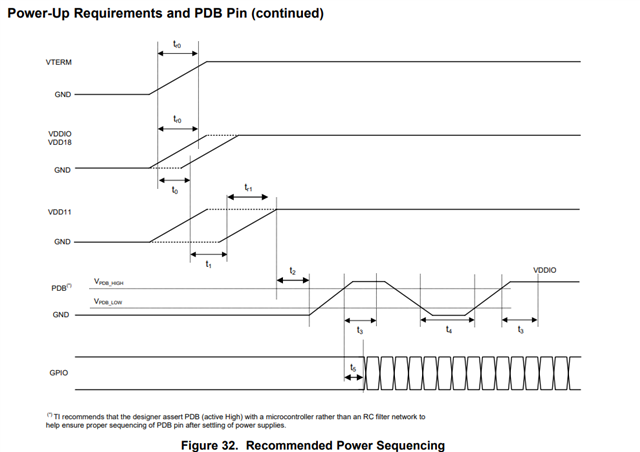

另外，需要考虑是上电时序是否满足下面的推荐的上电时序？

0 Merlyn YAO 3 年多前回复 Kailyn Chen

谢谢！

问题解决了，SERDES链路上的硬件问题，带宽受限了。
