[参考译文] CC2642R：如何通过 OAD 功能从 CC2642R 外部闪存读取数据/向其中写入数据？

尊敬的 Lulu：

您使用的是 Launchpad 还是定制电路板？ 您正在使用哪个 SDK 版本？

-kel

尊敬的 Markel：

我使用的是 定制电路板。

SDK 为 simplelink_cc13x2_26x2_SDK_5_20_00_52

Lulu

您好！

这个问题让我想起一年前我们的讨论。 您能否确认一下它是否有帮助？

https://e2e.ti.com/support/wireless-connectivity/bluetooth-group/bluetooth/f/bluetooth-forum/1078468/cc2642r-how-to-read-write-data-from-to-cc2642r-internal-flash-with-oad-function

此致、

尊敬的 Clement：

我想 从/向其读取/写入数据 外部闪存。

这个问题与一年前不同。

我试图遵循 nvsexternal.c 示例, 代码卡在 BIOS_start();。

Lulu

尊敬的 Lulu：

如果未针对定制板正确设置 SysConfig、可能会导致其发生此情况  停留在何处  BIOS_start()。 您是否在 SysConfig 中为定制板设置了正确的 SPI 引脚？ 您还需要在 BIM 项目中设置正确的 SPI 引脚。

-kel

帖子已编辑。 。 。

尊敬的  Markel：

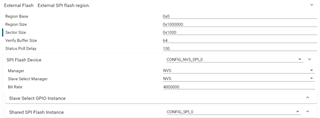

自定义电路板 SPI 引脚设置 如下所示。

MISO：DIO8.
MOSI：DIO9.
SCLK：DIO10
CS：DIO11.

外部闪存

大小：16M 字节

扇区大小：4K 字节

TI_DRIVERS_CONFIG.c

static uint8_t verifyBuf[64];

NVSSPI25X_Object nvsSPI25XObjects[1];

static const NVSSPI25X_HWAttrs nvsSPI25XHWAttrs[1] = {
    /* CONFIG_NVSEXTERNAL */
    {
        .regionBaseOffset = 0x0,
        .regionSize = 0x1000000,
        .sectorSize = 0x1000,
        .verifyBuf = verifyBuf,
        .verifyBufSize = 64,
        /* NVS opens SPI */
        .spiHandle = NULL,
        /* SPI driver index */
        .spiIndex = CONFIG_SPI_0,
        .spiBitRate = 4000000,
        /* GPIO driver pin index */
        .spiCsnGpioIndex = CONFIG_GPIO_0,
        .statusPollDelayUs = 100
    },
};

#define CONFIG_NVS_COUNT 2

const NVS_Config NVS_config[CONFIG_NVS_COUNT] = {
    /* CONFIG_NVSINTERNAL */
    {
        .fxnTablePtr = &NVSCC26XX_fxnTable,
        .object = &nvsCC26XXObjects[0],
        .hwAttrs = &nvsCC26XXHWAttrs[0],
    },
    /* CONFIG_NVSEXTERNAL */
    {
        .fxnTablePtr = &NVSSPI25X_fxnTable,
        .object = &nvsSPI25XObjects[0],
        .hwAttrs = &nvsSPI25XHWAttrs[0],
    },
};

const uint_least8_t CONFIG_NVSINTERNAL_CONST = CONFIG_NVSINTERNAL;
const uint_least8_t CONFIG_NVSEXTERNAL_CONST = CONFIG_NVSEXTERNAL;
const uint_least8_t NVS_count = CONFIG_NVS_COUNT;



/*
 *  =============================== PIN ===============================
 */
#include <ti/drivers/PIN.h>
#include <ti/drivers/pin/PINCC26XX.h>

#define CONFIG_PIN_COUNT 15

const PIN_Config BoardGpioInitTable[CONFIG_PIN_COUNT + 1] = {
    /* Parent Signal: CONFIG_DISPLAY_UART TX, (DIO3) */
    CONFIG_PIN_UART_TX | PIN_GPIO_OUTPUT_EN | PIN_GPIO_HIGH | PIN_PUSHPULL | PIN_DRVSTR_MED,
    /* Parent Signal: CONFIG_DISPLAY_UART RX, (DIO2) */
    CONFIG_PIN_UART_RX | PIN_INPUT_EN | PIN_PULLDOWN | PIN_IRQ_DIS,
    /* Parent Signal: CONFIG_ADC_0 ADC Pin, (DIO23) */
    CONFIG_PIN_8 | PIN_INPUT_EN | PIN_NOPULL | PIN_IRQ_DIS,
    /* Parent Signal: CONFIG_GPIO_BTN1 GPIO Pin, (DIO18) */
    CONFIG_PIN_BTN1 | PIN_INPUT_EN | PIN_PULLUP | PIN_IRQ_DIS,
    /* Parent Signal: CONFIG_GPIO_BTN2 GPIO Pin, (DIO19) */
    CONFIG_PIN_BTN2 | PIN_INPUT_EN | PIN_PULLUP | PIN_IRQ_DIS,
    /* Parent Signal: CONFIG_GPIO_RLED GPIO Pin, (DIO14) */
    CONFIG_PIN_RLED | PIN_INPUT_EN | PIN_NOPULL | PIN_IRQ_DIS,
    /* Parent Signal: CONFIG_GPIO_GLED GPIO Pin, (DIO15) */
    CONFIG_PIN_GLED | PIN_INPUT_EN | PIN_NOPULL | PIN_IRQ_DIS,
    /* Parent Signal: ADS1114_RDY GPIO Pin, (DIO1) */
    CONFIG_PIN_4 | PIN_INPUT_EN | PIN_PULLUP | PIN_IRQ_DIS,
    /* Parent Signal: CHARGER_IC GPIO Pin, (DIO6) */
    CONFIG_PIN_5 | PIN_GPIO_OUTPUT_EN | PIN_GPIO_LOW | PIN_OPENDRAIN | PIN_DRVSTR_MED,
    /* Parent Signal: CONFIG_I2C_0 SDA, (DIO5) */
    CONFIG_PIN_6 | PIN_GPIO_OUTPUT_EN | PIN_GPIO_LOW | PIN_PUSHPULL | PIN_DRVSTR_MAX,
    /* Parent Signal: CONFIG_I2C_0 SCL, (DIO4) */
    CONFIG_PIN_7 | PIN_GPIO_OUTPUT_EN | PIN_GPIO_LOW | PIN_PUSHPULL | PIN_DRVSTR_MAX,
    /* Parent Signal: CONFIG_GPIO_0 GPIO Pin, (DIO11) */
    CONFIG_PIN_0 | PIN_GPIO_OUTPUT_EN | PIN_GPIO_HIGH | PIN_PUSHPULL | PIN_DRVSTR_MED,
    /* Parent Signal: CONFIG_SPI_0 SCLK, (DIO10) */
    CONFIG_PIN_1 | PIN_GPIO_OUTPUT_EN | PIN_GPIO_LOW | PIN_PUSHPULL | PIN_DRVSTR_MED,
    /* Parent Signal: CONFIG_SPI_0 MISO, (DIO8) */
    CONFIG_PIN_2 | PIN_INPUT_EN | PIN_NOPULL | PIN_IRQ_DIS,
    /* Parent Signal: CONFIG_SPI_0 MOSI, (DIO9) */
    CONFIG_PIN_3 | PIN_GPIO_OUTPUT_EN | PIN_GPIO_LOW | PIN_PUSHPULL | PIN_DRVSTR_MED,

    PIN_TERMINATE
};

const PINCC26XX_HWAttrs PINCC26XX_hwAttrs = {
    .intPriority = (~0),
    .swiPriority = 0
};

请帮我确认、谢谢。

Lulu

您好！

对于简单外设片外负载应用、请确保设置正确的 SPI CS 引脚。 默认情况下、该设置为 DIO_20。 在 flash_interface.h 上、在以下定义中设置正确的值。

/*!
 * Page size of external flash
 */
#define EFL_PAGE_SIZE                       0x1000

/*!
 * Total size of external flash
 */
#define EFL_FLASH_SIZE                      0x100000

在 BIM 片外负载项目 bsp.h 上设置正确的 SPI 引脚

#define BSP_IOID_FLASH_CS       IOID_20
#define BSP_SPI_MOSI            IOID_9
#define BSP_SPI_MISO            IOID_8
#define BSP_SPI_CLK_FLASH       IOID_10

-kel

尊敬的 Lulu：

它在 BIOS_start ()之前挂起吗? 调试 main ()步骤并查看其挂起的位置。

-kel

尊敬的  Markel：

在 Task_structure (&spTask、SimplePeripheral_taskFxn、&taskParams、NULL)之后；

代码卡在  BIOS_start ()处

Lulu

您好！

Task_structure()可能导致挂起。 原始的简单外设片外负载示例程序与 LaunchPad 搭配使用。 您进行的任何特定更改都可能导致此问题？ 您可以将代码与原始代码进行比较。

代码需要经过 main ()、然后转到这里的  SimplePeripheral_taskFxn ()。

-kel

您好！

我使用了 flash_interface_ext_rtos_NVS.c 来解决我的问题。

谢谢。此致、

Lulu
