您好、专家！
我不熟悉射频设计、正在使用带芯片天线的 CC2652R7微控制器(器件型号 NN02-224)设计 PCB、方法是参阅 以下2.4GHz BLE 通信文档
我当前的原理图如下所示、期待您对此有任何建议或修改？
非常感谢您关注此事。 感谢您的支持、期待您的积极响应。
此致
独山市
嗨、包子
我已经查看了参考设计、由于 PCB 尺寸限制、我打算使用陶瓷芯片天线(器件型号 NN02-224)代替 PCB 天线。
我已经遵循了 《 CC-Antenna-DK2和天线测量摘要 》的第2.1.3节(https://www.ti.com/lit/an/swra496a/swra496a.pdf?ts https：//1691685196732)和《CC13xx/CC26xx 硬件配置和 PCB 设计注意事项指南》的第2.1节 ts (https://www.tij.co.jp/jp/lit/an/swra640g/swra640g.pdf?https：1692153627561&ref_url=https%253A%252F%252Fwww.google.com%252F)
和 SWRC314的#3原理图

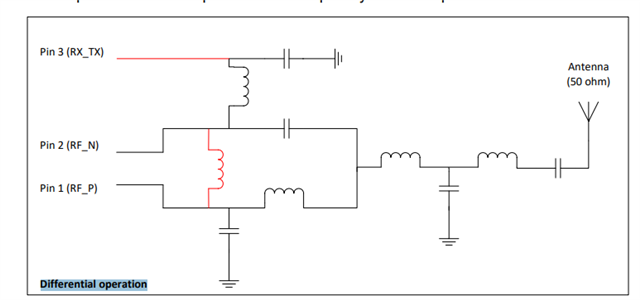

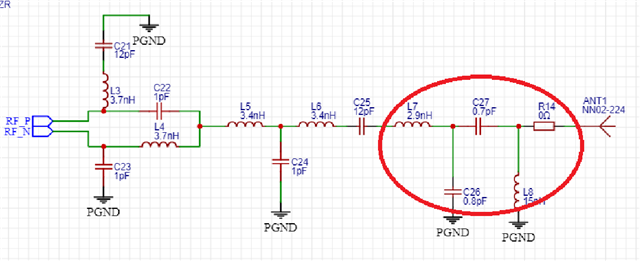

下面的快照是我的当前射频模块原理图。 我想知道的是、我是否需要添加已圈出的组件？
在我按照您的建议完成布线后、我将提交该设计以供审核、
非常感谢您的观看
此致、
独山市
尊敬的 Dushan：
您圈出的元件确实是需要的。 平衡-非平衡变压器 旨在实现50欧姆输出、并在其成为低通滤波器后立即连接匹配电路。 如果天线的输入为50欧姆、则在此完成操作、但并未达到其手册(https://mm.digikey.com/Volume0/opasdata/d220001/medias/docus/693/NN02-224_UM_Jan2021.pdf)中的说明、并且在其评估板中需要匹配电路。 请参见下方的。
此致、
Bun
