[参考译文] TUSB1002：TX/RX 引脚排列

尊敬的亚伯拉罕：

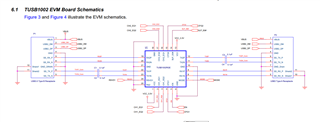

此原理图适用于使用 USB-A 插头和 USB-A 插座的 TUSB1002A EVM。  插头的 TX 通过转接驱动器路由至插座的 TX 的原因在于、连接到 USB-A 端口 TX 引脚的插头的 TX 引脚。 因此、这些信号仍然需要通过 EVM 上的 A 类插座进行传输。 此外、由于 EVM 的插头端的 RX 引脚会连接到其连接到的任何插座上的 RX 引脚、因此 EVM 上的 USB-A 插座需要将 RX 路由到那里。

TUSB1002EVM 具有一个插座到插座的实现方案、其中 RX 进入 TX、TX 进入 RX。 我认为这是一种更典型的实施。

该方框图只是突出显示了 TUSB1002的内部、旨在展示 RX1如何传递到 TX1。 这未必意味着 RX 引脚只能连接到 RX 线路、反之亦然、但 RX 线路会接收到信号、然后通过 TX 引脚传输信号。

如果您有任何其他问题、敬请告知！

谢谢！

Ryan

您好、Ryan、

感谢您的回复。

很抱歉、我不知道 TUSB1200和 TUSB1200A 是分开的、我要在 我的项目中使用 TUSB1002AIRGET。

关于 TUSB1002 EVM 的原理图、我可以看到 USB-B 插座的 TX 引脚连接到 USB-A 的 RX 引脚、但是它们的布线方式仍然将转接驱动器上的 TX 引脚用作输入、将 RX 引脚用作输出。 例如、当 USB-B 连接器在传输线上发送数据时、它将进入 TX1N/P、通过 RX1P/N 输出、这没有意义。 您能解释一下吗？

根据您所讲的内容、我仍然看到在 TUSB1002A 的参考原理图中完成了类似的工作、我有一个以下方框图、这就是我要用于我的项目的内容。 您能给它看一下吗？

尊敬的亚伯拉罕：

对于 USB 插座、RX 引脚从连接的任何电缆接收信号。 接收到的信号通过 RX 通道移动、直到到达转接驱动器、在此处将其放入 RX 引脚、进行处理、然后通过转接驱动器的 TX 引脚发送出去。 之后、这些信号会通过通道传送到另一个插座的 TX 引脚、因为现在这些信号将通过 TX 进行传输。

最好将其视为 RX 始终流入 TX。 在转接驱动器的两个通道上、数据将从 RX 引脚接收、因为这是接收数据的位置、然后输出到 TX 引脚。 使用插座时、不应出现通过插座的 RX 引脚传输信号的情况。

看一下这张方框图、 虽然没有任何内容会阻止您将 RX 通道与 TX 引脚搭配使用、但最好将 TX 与 TX 匹配、将 RX 与 RX 匹配、以免产生混淆。 例如、对于 TX、微控制器应发送信号、通过转接驱动器发送信号、然后使用 HD3SS3220的 TX 引脚连接到插座的 TX 引脚。

希望这对您有所帮助、如果您有任何其他问题、敬请告知！

谢谢！

Ryan

我很抱歉、但这让我感到更加困惑。 通常、RX 始终进入 TX、TX 进入 RX、因此如果微控制器通过 HD3SS3220的 TX 引脚传输并进入插座的 TX 引脚、这不会使数据偏移？ 或者 USB 3.1有不同的规则吗？

Unknown 说：

对于 USB 插座、RX 引脚通过连接的任何电缆接收信号。 接收到的信号通过 RX 通道移动、直到到达转接驱动器、在此处将其放入 RX 引脚、进行处理、然后通过转接驱动器的 TX 引脚发送出去。 之后、这些信号将通过通道传送到另一个插座的 TX 引脚、因为现在这些信号将通过 TX 进行传输。[/报价]

这同样适用于这种情况、TX (输出)正在接收来自 RX (输入)的输出。

尊敬的亚伯拉罕：

由于 HD3SS3220只是一个多路复用器、因此您可以通过 TX 或 RX 将其与 TX 通道进行定向。  对我来说、TX 通道/数据通过多路复用器的 TX 通道到达插座的 TX 引脚是很有意义的、但实际上取决于您。 但无论如何、 微控制器的 TX/OUTPUT 通道应连接至 Type-C 插座(A2/A3、B2/B3)的 TX 引脚、因为 TX 引脚将从微控制器发送/输出信号。 HD3SS3220应用下面是采用 HD3SS3220的 TX/RX 路由示例：

如果您有任何其他问题、敬请告知。

谢谢！

Ryan

我现在理解了多路复用器、谢谢。

不过、我仍然感到困惑、不知道为什么微控制器上的 TX 引脚在驱动插座上的 TX 引脚、USB-C 插座是否也会从其连接到的任何器件发出信号、这将与微控制器的 TX 引脚相冲突？

尊敬的亚伯拉罕：

无论器件与 Type-C 电缆另一端的微控制器进行通信、都要将其 TX 线连接到器件侧连接器的 TX 引脚。 不过、电缆的布线方式应确保电缆一端的 TX 引脚 是电缆另一端的 RX 引脚、从而确保信号不会发生冲突或尝试在同一数据通道上发送数据。 因此、即使电缆两侧的器件通过连接器上的 TX 引脚传输、其信号也会出现在另一侧的 RX 引脚上。

如果您有任何其他问题、敬请告知。

谢谢！

Ryan

好的、现在我明白了。 谢谢你。

所以对于参考我的方框图的项目、应该不会有问题。 插座上的 TX 引脚可以通过多路复用器(RX 或 TX)进入转接驱动器(Rx IN 和 TX OUT)、并进入微控制器上的 RX 引脚。 对吧？

尊敬的亚伯拉罕：

插座上的 TX 引脚会从插座中发送数据、因此您应该将其连接到输出数据的微控制器数据通道、我认为这是 TX 通道。 插座上的 RX 引脚将用于从电缆接收数据、因此应将其连接到接收数据的微控制器的通道上、我认为该通道就是 RX 通道。

谢谢！

Ryan

抱歉、我仍在谈论整个 TX-TX 和 RX-RX 路由。

项目的目标是使用用电器件、因此多路复用器位于 DFP 中、因此如果我将微控制器的 TX 引脚连接到插座的 TX 引脚、它将在要连接的器件上达到 RX 引脚。 对吧？

尊敬的亚伯拉罕：

是的、对、您说得对。 对于采用 HD3SS3220的 DFP、您可以遵循以下典型应用：

另外、就像平视 HD3SS3220一样、当 VBUS 通过 Type-C 插座发送时、请确保使用 ID 引脚进行驱动(当 ID 引脚为低时、I.E 会将 VBUS 发送到 Type-C 插座。) 这是为了确保 CC 引脚正确完成 CC 协商。

谢谢！

Ryan

对于 VBUS、我只有与它的直接连接、那里是否有一个由 ID 引脚控制的开关至关重要？ HD3SS3220的 CC 引脚还连接到 USB PD 控制器、这会导致任何问题吗？

尊敬的亚伯拉罕：

Unknown 说：

对于 VBUS、我只是直接连接它、是否有一个由 ID 引脚控制的交换机？ HD3SS3220的 CC 引脚还连接到 USB PD 控制器、这会导致任何问题吗？[/QUOT]

如果您使用的是 PD 控制器、那么我认为应该处理 VBUS、是的。

不过、如果使用 PD 控制器、则不一定需要使用 HD3SS3220。 您可以使用不具有 CC 控制器功能的其他多路复用器(例如 HD3SS3212)、然后使用 PD 控制器的引脚通过 SEL 引脚控制多路复用器方向。

HD3SS3220用作多路复用器和 CC 控制器、但加入 PD 控制器后、不需要使用 CC 控制器功能、因为 PD 控制器可执行相同的功能以及控制 VBUS。

谢谢！

Ryan

我正在使用的 PD 控制器确实有相应的引脚、但必须通过 OTP I2C 对其进行配置、我们希望避免对此项目进行任何初始编程、因为这会缩短生产/制造时间并使其外壳设计变得复杂。 HD3223212实际上是否进行了任何 PD 协商？ 我认为它的 VBUS 引脚是严格的输入而不是输出、因此我认为使用 CC 引脚进行的唯一管理是用于数据角色、我要将其设置为严格的 DFP。

尊敬的亚伯拉罕：

我不太熟悉 PD 控制器、但我的理解是它们可以提供5V 电压来代替 VBUS。 此外、我目前的理解是、通常情况下、PD 控制器需要创建和安装一些固件才能实现正常功能。

HD3SS3212不进行任何 PD 协商、但通常需要通过某种方法 来限制发送 VBUS、直到 CC 协商完成/说明需要发送 VBUS。 不断向端口提供 VBUS 将导致 CC 协商期间出现问题、从而可能影响多路复用器根据电缆方向正确翻转。

此外、我们建议不要在同一端口的 CC 控制器和 PD 控制器上使用 CC 线。 这将导致两个器件尝试进行通信、从而在 CC 协商期间导致错误。

谢谢！

Ryan

我正在使用的 PD 控制器需要在发出 VBUS 之前建立 PD 合约、这种做法是使用 CC 引脚实现的。 因此、即使我直接连接到 HD3SS3220上的 VBUS 引脚、 Vbus 也不会 在有人插入 USB-C 电缆后发出。 2个引脚之间的 CC 引脚仍然是共享的。 我已将原理图发送给 PD 芯片的制造商、他们没有发现将 CC 引脚与多路复用器连接在一起的问题。

BTW、我在之前的评论中指的是 HD3SS3220、抱歉、不是 HD3SS3212。

尊敬的亚伯拉罕：

Unknown 说：

顺便说一句、我在以前的评论中指的是 HD3SS3220、而不是 HD3SS3212、道歉。

明白了、HD3SS3220确实具有一些 PD 功能、因为它可以广播或检测不同的电流以进行电力输送。 但是、除此之外、它不执行任何 PD 函数。

Unknown 说：

我使用的 PD 控制器确实要求在发送 VBUS 之前建立 PD 协议、它使用 CC 引脚实现此目的。 因此、即使我直接连接到 HD3SS3220上的 VBUS 引脚、 Vbus 也不会 在有人插入 USB-C 电缆后发出。 2个引脚之间的 CC 引脚仍然是共享的。 我已将原理图发送给 PD 芯片的制造商、他们未发现将 CC 引脚与多路复用器连接在一起时存在问题。

我明白了、我想我之前感到困惑。 VBUS 不是一直通过 Type-C 连接器供电、而是直接与 HD3SS3220相连、至少我认为这正是我收集到的数据。 如果您将 VBUS 由 PD 控制器控制、并且 VBUS 正确连接到 HD3SS3220 VBUS_DET 引脚、则我认为没有任何问题。 我会说我对将 CC 引脚连接到 PD 和 CC 控制器持怀疑态度、因为我们通常不建议这样做。 如果您希望保持此状态(虽然可以)、正如未来您在翻转 HD3SS3220方面遇到问题一样、我会首先检查 DIR 引脚。

谢谢！

Ryan
