请教TPS2421-1正常工作时，PG#电压为多大？

user6111471

Intellectual 570 points

Other Parts Discussed in Thread: TPS2421-1

请教TPS2421-1正常工作时（VIN=12V，VOUT=12V，PG# 通过一个10K电阻上拉到VOUT），请问PG#电压为多大？

6 年多前

0 user6111471 6 年多前

Intellectual 570 points

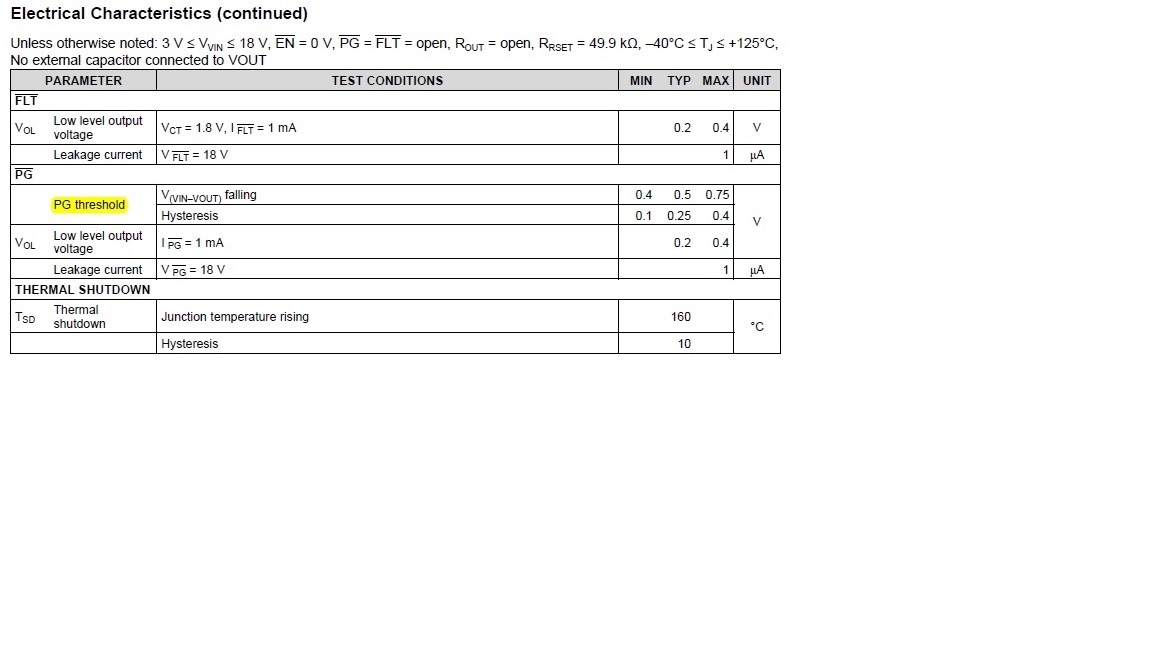

没太看明白上表中PG的输出电压是多大？

0 Johnsin Tao 6 年多前回复 user6111471

TI__Guru**** 308311 points

Hi
PG电路实际上就是MOS 下拉，所以你可以认为PG电压就是上拉电压和0V两个状态，例如如果你上拉到5V, 那么PG信号就是5V/0V.

0 user6111471 6 年多前回复 Johnsin Tao

Intellectual 570 points

我们电路设计是：PG#（通过10K上拉电阻到12V）输出连接一个NMOS的G极（NMOS的S极接地），该NMOS的VGS(th)=0.8V，正常工作情况下，PG#输出为低，从而NMOS应该截止，现在担心PG#输出的低电平如果高于0.8V（即VGS(th)），则NMOS会导通，对其他电路会产生影响。所以想确认一下PG#输出的低电平电压数值能到多大？
