TPS51200使用发烫，以及电压被拉低
TPS51200发热严重，发烫

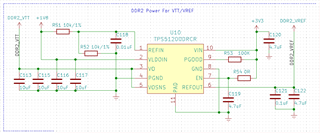

我绘制的原理图如下，第一次制板回来后，没有问题；然而第二次制板回来后，该电源芯片发热严重

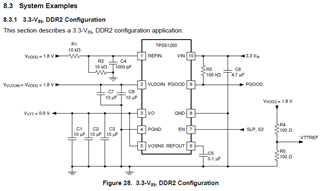

该原理图参考黑金科技的原理图，TPS51200的datasheet
请各位大佬给出指导意见，以及为了解决该问题，应测量些什么，具体注意什么的上电顺序？
在另一个帖子中看到“飞线把VOSNS连接到三颗陶瓷电容的正极，发烫现象消失，输出电压正常”，我对此的疑问是，pin5本来不就是接在pin3上，接在陶瓷电容的正极吗
Hi
输出电压是否有异常，还是单纯的芯片发热（输出电压正常）， 如果是这样的话，注意Powerpad的散热焊接，因为这类芯片本身进出电流功耗是非常大的，Powerpad的散热设计，PCB GND设计都是要特别注意的。具体可以参考一下datasheet 第27页。
输出电压有异常，且该芯片发烫
HI
电路对照起来没有什么异常？ 输出电压偏低吗？
有没有用电子负载测试确认，带载小一点呢？ 看输出电压是否正常？
有没有和第一版比较一下，看看layout上的差异之类？ 是否有哪里异常短路之类？
电路应该没有问题，要不然第一版不会是正常，第二版主要改了什么？ layout吗？
