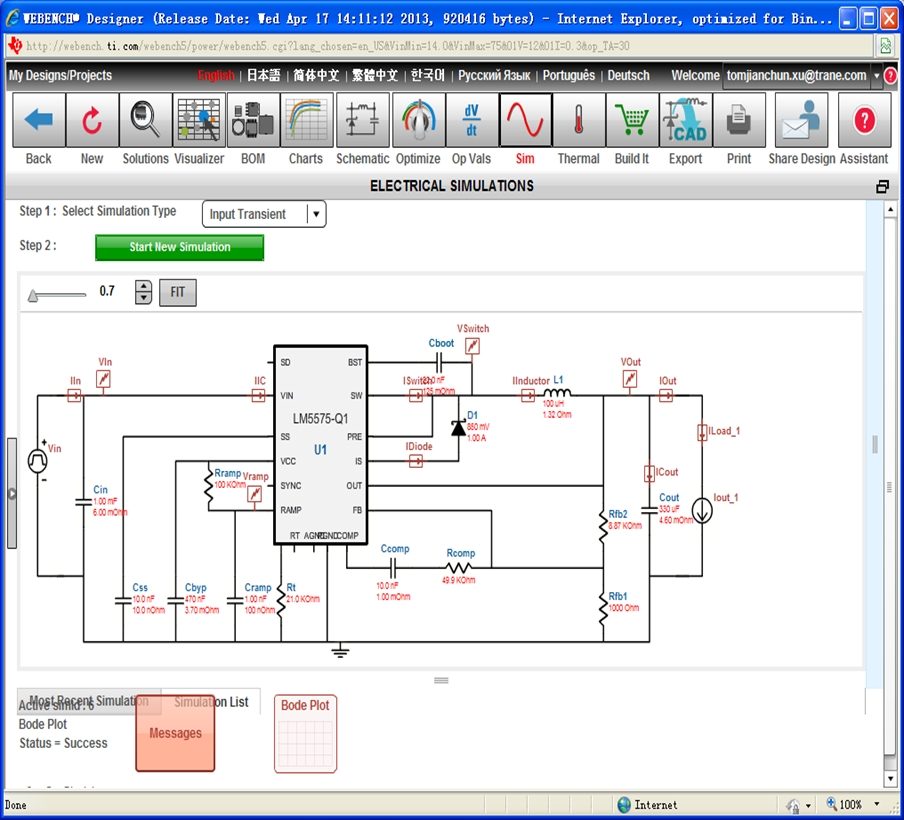

在一款产品设计里面选用了TI LM5575做为开关电源芯片，参考数据手册里面的

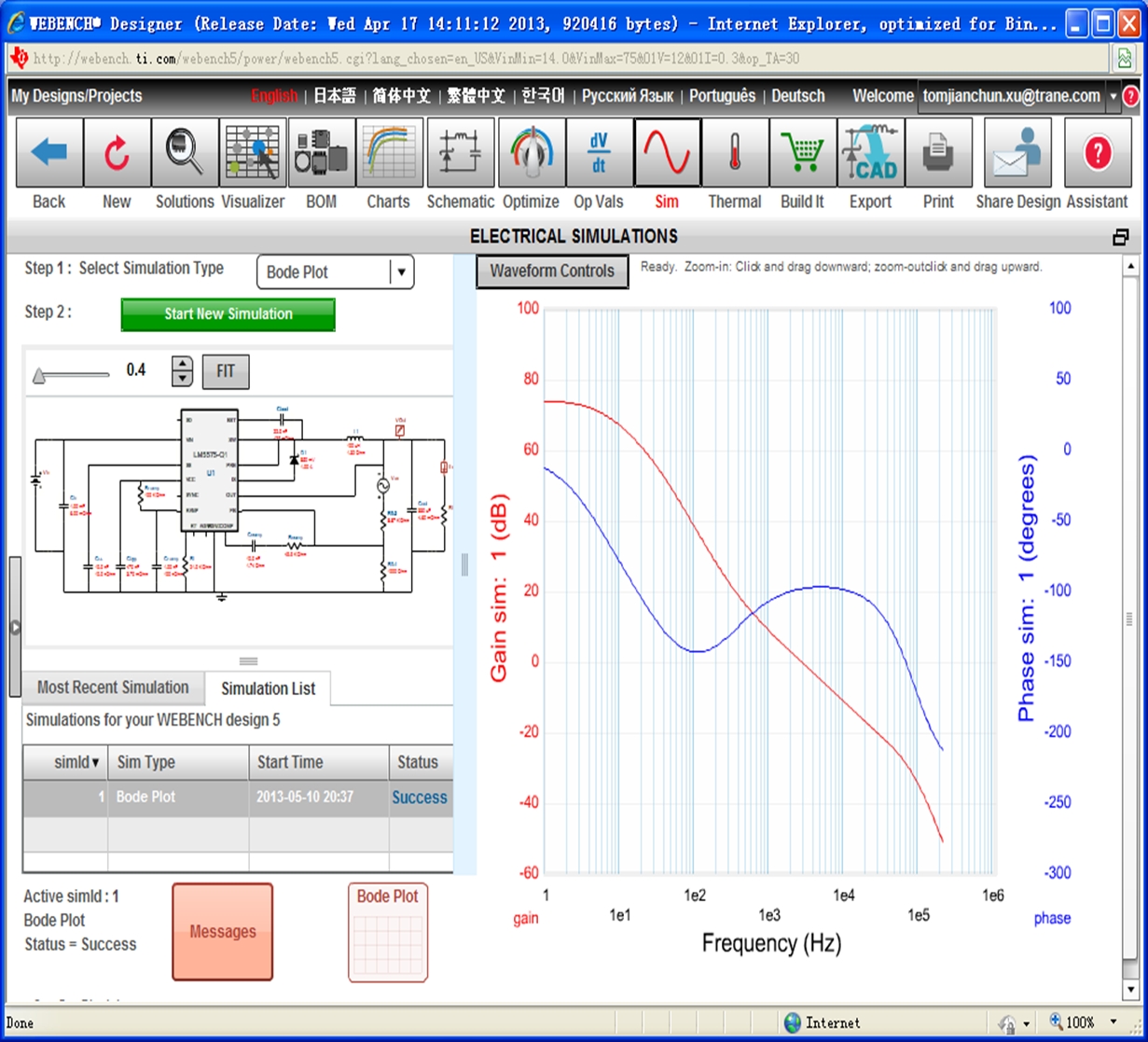

设计，数据手册中的电阻/电容补偿网络没怎么看明白。然后使用WEB BENCH对设计的
电路做了仿真，产生的波德图如附件所示， 有这么几点不太明白：
1，如何判断系统是稳定的，按照增益大于0情况下，相移不能超过360度？还是相移不能超过180度来判断？
个人认为WEB BENCH生成的是整个系统的波德图，所以应该按照360度来判断，因为相移360形成了正反馈。
2，我附件里的波德图，系统是否稳定？如不稳定，补偿电阻/电容需要如何修改？目前我的电路里面
Ccomp=10NF, Rcomp=49.9k

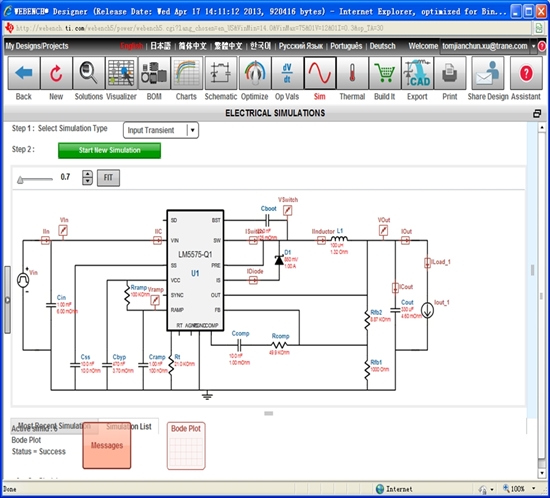

3， 还请TI的专家检查下电路图，是否有可以改进的地方？
4，输入电压为24VDC,输出电压为12VDC, 电路图中Cboot=22NF,
