LMR62421设计的3.3V到5V的升压电路输出电压有严重的尖峰噪声！求赐教？？

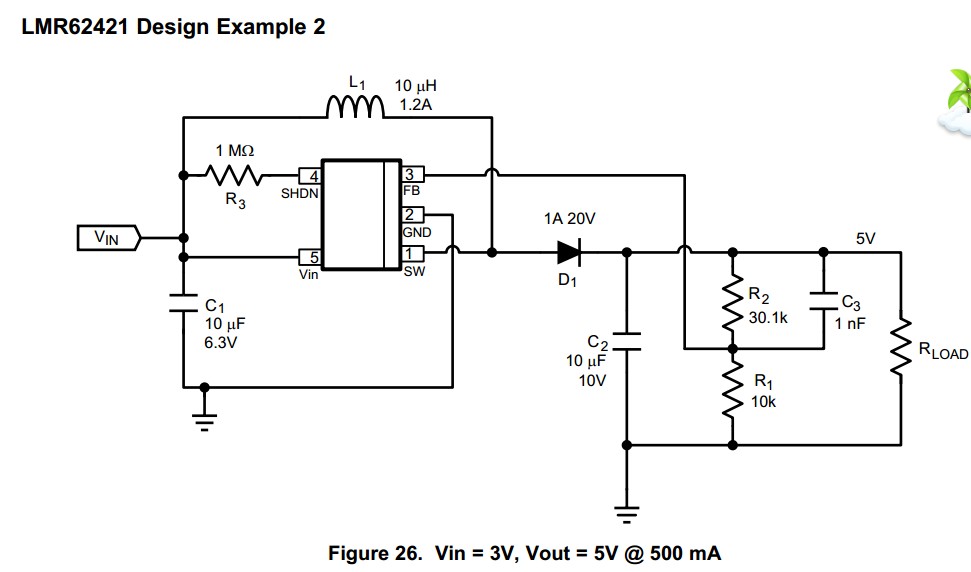

您的纹波测试方法是否有问题，可以按照 http://www.deyisupport.com/question_answer/analog/power_management/f/24/t/19674.aspx 介绍的纹波测试方法再确认一下。

额定负载多大？测试时候带了多少负载？

负载电流在300mA左右的

请问若是PCB layout时布板不好会导致尖峰噪声严重的问题吗？还遇到一个现象，这个尖峰噪声会传导到电路板后面的电路，影响射频电路的输出波形。

Hi

   layout是否是参考datasheet的？ laytout不好也可能导致输出noise很高的。

Hi

    可以的话换一个其他厂商的电感(或者之前用过没有这类问题的电感也是可以的)， 因为有些电感质量不好也可能导致输出noise严重。

layout不好确实也会引起噪声等，布板的时候注意你的功率环路尽量小一点。

guangtian su 说：

请问若是PCB layout时布板不好会导致尖峰噪声严重的问题吗？还遇到一个现象，这个尖峰噪声会传导到电路板后面的电路，影响射频电路的输出波形。

Hi

   在输出在增加一个0.022~0.1uF的陶瓷电容，看看效果。

   如果你的要求比较高，可能需要换方案，按照EVM的数据，这个芯片在12V/500mV时输出纹波是200mV，这个是非常高的。

将二极管换成反向恢复和结电容小一点的，对输出纹波抑制也会有一些效果

楼主也可以把你的layout放上来看一下

另外，测试的问题是否有再确认过？

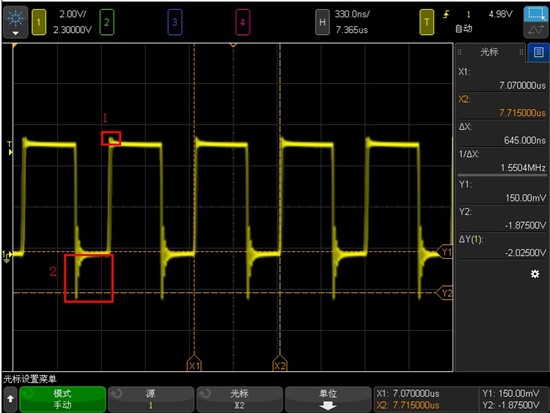

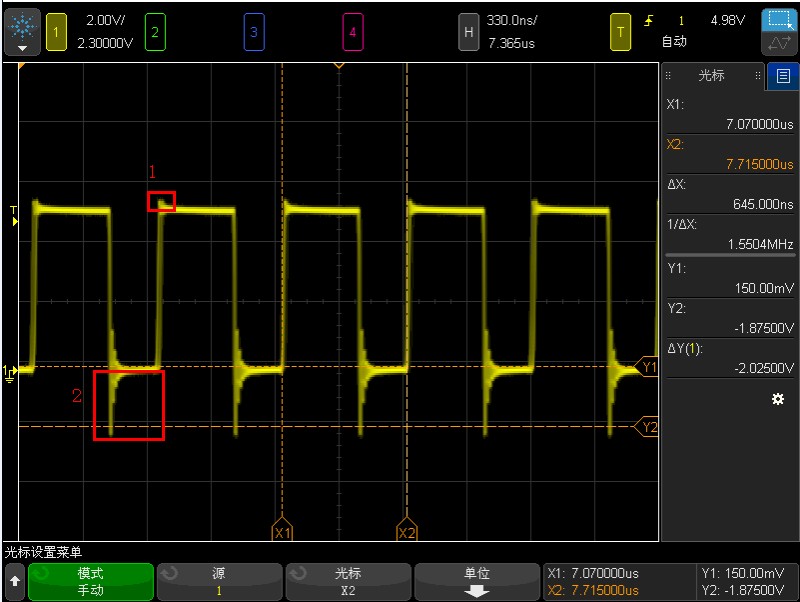

测试纹波按照文档的方法，纹波的确少了很多，大概在200mv以内。但是比较高的尖峰噪声还是存在，我用示波器测试了电感输出端电压Vsw波形（波形如下图），存在毛刺，如图标识1、2，特别是红色框2处，毛刺特别严重，差不多达到2V。在电感输出端并联电容，试过很多电容值，基本上这毛刺无法消去。个人觉得后面5V输出有严重毛刺噪声是来源于Vsw波形输出不正常，两者的毛刺频率都是一样。

纹形是正常的，没有问题，纹波大可能是测试原因造成的，建议改进测试方法。可能参见2楼链接中的测试方法。

如果纹波还是过大，可以在输出端加一个0.1uF的小电容

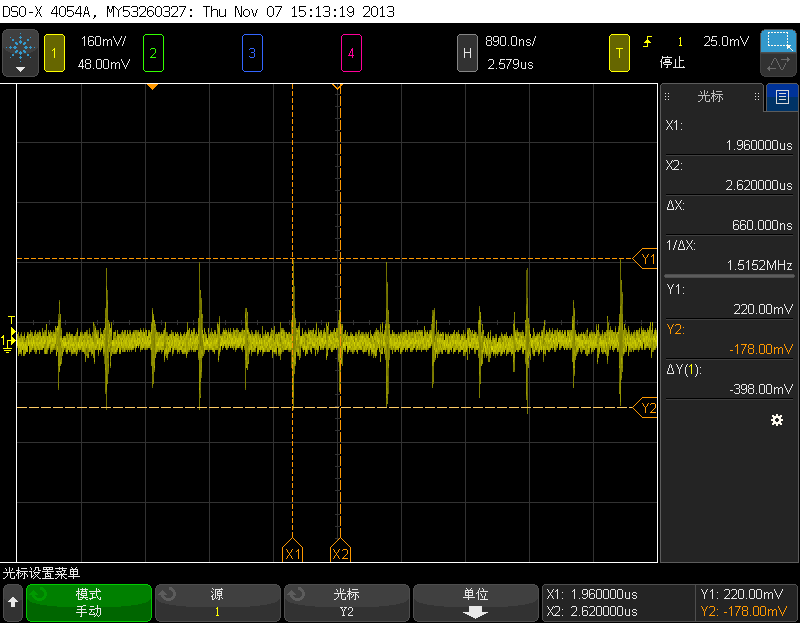

纹波测试的方法是按着2楼的文档测试的，5V输出的峰峰值在200mV以内。现在主要的问题还是在那个严重的毛刺，Vsw波形和5V输出波形都存在，它们传导到了后面的电路中去了。请问这可能是什么原因造成的呢？有好的解决方法吗？

尖峰电压是正常的，任何DCDC都会有，可以在输出并联一个小电容。layout能发一个不，layout也很重要。

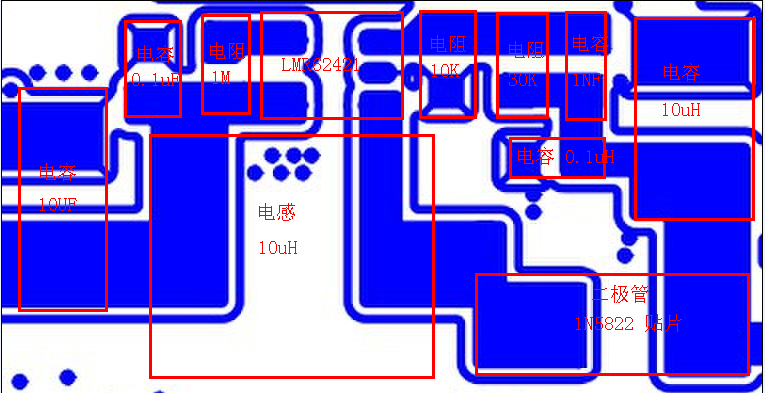

电路输出在电路板设计是并联多一个0.1uF陶瓷电容的。layout图如下，图上显示的为布线和焊盘，剩余位置是敷铜。这个DC转DC的开关电源电路是给射频芯片TRF7962   5V供电和给PA功率放大器IRF510的漏极D供电（射频方案是贵官网上下载的，电源电路是我们按实际情况选择的）

你的PCB有几个问题：

1 输出电容到芯片地之间的走线太长，引入寄生电感，产生高频噪声

2 电感的走线应该把电感整个包起来，电感和二极管之间用直线连接，不要有拐弯，并且走线要宽，要短

建议PCB参考 http://www.ti.com.cn/general/cn/docs/lit/getliterature.tsp?genericPartNumber=lmr62421&fileType=pdf的设计方案

一般来说，噪声不会有你测量的那么大，所以一方面从PCB layout 考虑，一方面从测试考虑。

对后极电路产生影响，具体表现是什么？

请试着把势垒二极管1N5822换为小信号二极管LL4148，能够解决纹波问题。换了后在满负载下反复上电、下电试试，看电源芯片能否正常工作不烧毁。如果正常问题就可以解决了。
