请教：DC/DC的辐射噪声如何解决？

参考下面的文章，降低SW的Ringing可以有效降低辐射。

Ringing Reduction Techniques for NexFETTM High Performance MOSFETs

可否将你做EMC的实验结果贴出来

常用办法输入加共模电感试试

不好意思，我们没有暗室进行规范的测试，是使用一个自制的无线模块来测试噪声场强的，天线的带宽也不够大，400~500MHz，不过已经能够覆盖到我们需要的频段。

测试数据是与电池供电进行对比的，当使用LM25010制作的电源供电时，噪声水平比使用电池供电时大了5~23dB，距离5~50mm之间，距离近噪声大。

关于共模电感，我们在输入端使用了一款村田的滤波器，1MHz~1GHz之间衰减能到40dB以上，但对于辐射噪声没有什么效果。

HI

   注意一下板子的布线，甚至增加磁珠，也应该是有效果的。

谢谢你的提示，我根据该文档的描述对电路进行了分析，觉得元件布局也还算可以，bootstrap功能ic也都已经有了，这两项都是减少ringing的方法，可ringing仍然严重。

现在还是不知道问题在哪里。

接下来准备增加个rc吸收回路，看看效果是否有改善。

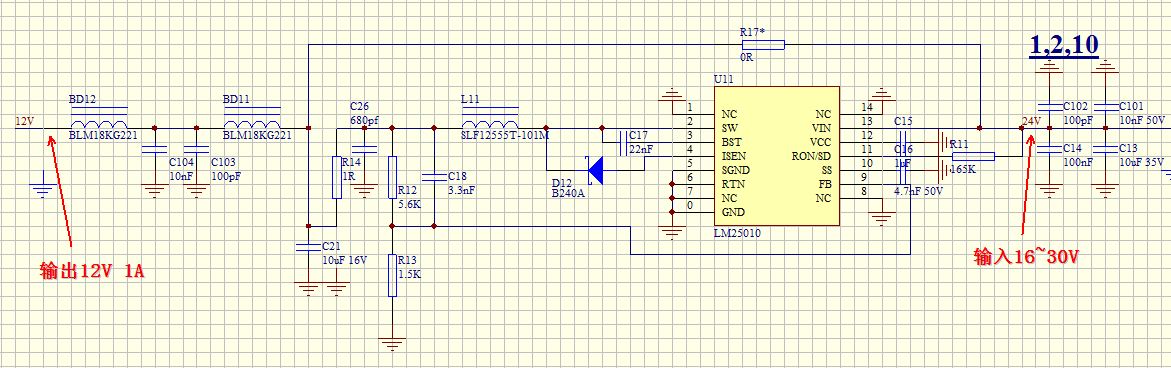

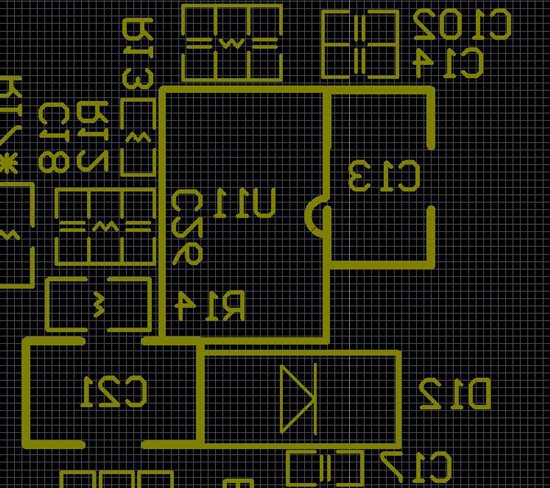

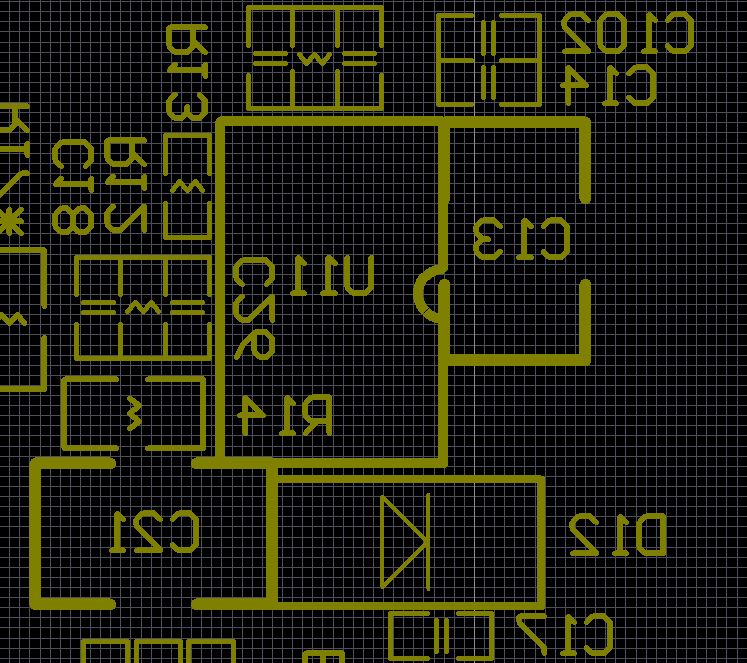

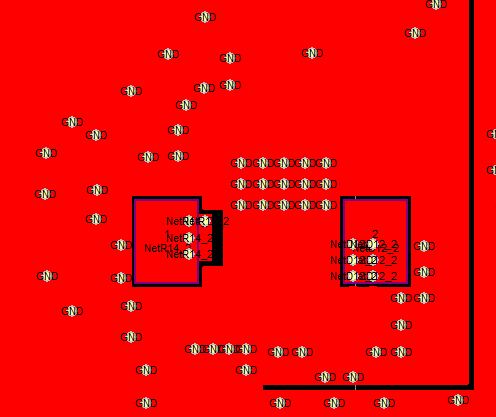

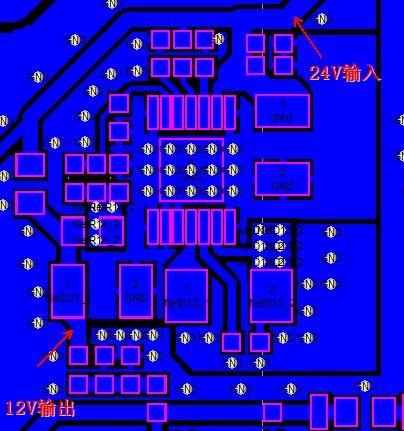

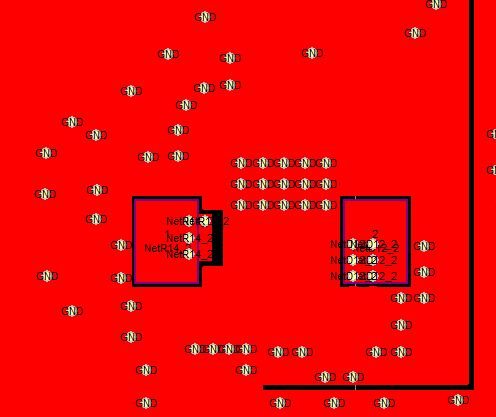

另外，请帮忙分析下，功率电感放到IC的正下方是否合理？

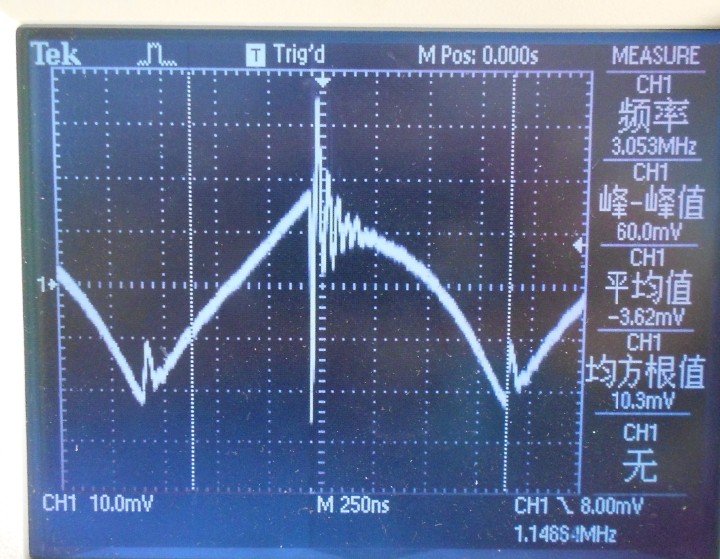

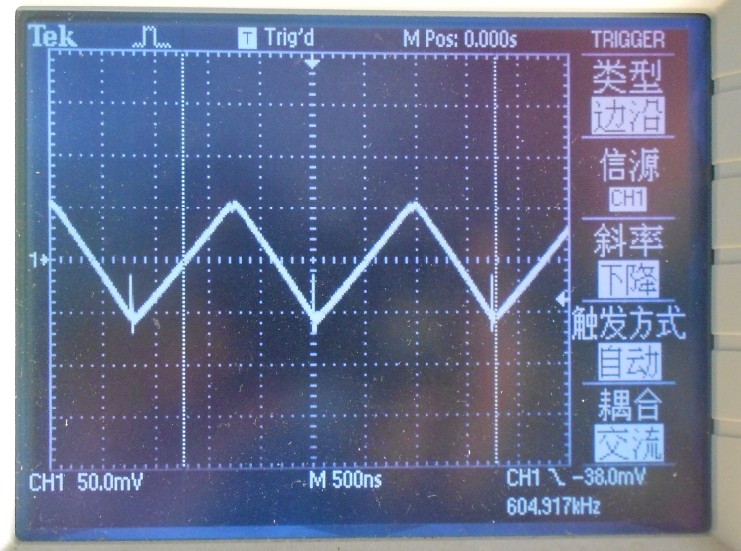

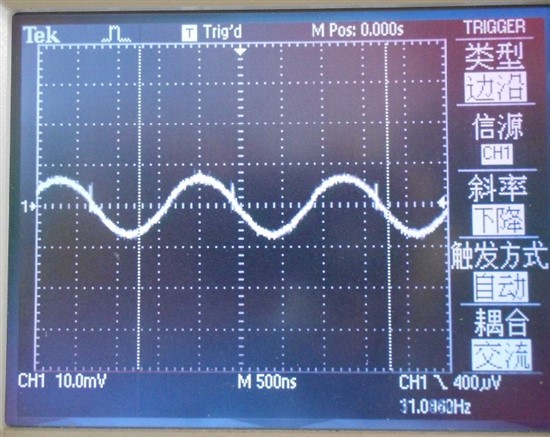

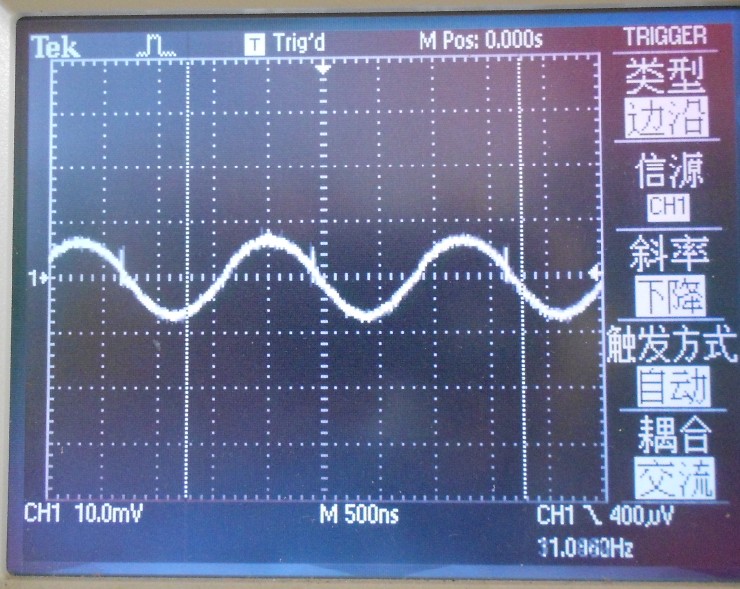

现在开关点的ringing现象并不严重，倒是输入端ring非常厉害，我增加了一个磁珠，有改善，但辐射噪声依旧那么大。

控制IC尽量不要放在功率电感的正下方，存在干扰的问题。

当然，如果PCB板中有1层以上的地平面，是可以放置的。

高频的话共模的可能性大一点，输入端可以考虑加一级滤波

电源是否带外壳？如果是两层板，控制电路尽量不要放在功率回路中

我测试了用LM2596，MP1584做的DC/DC，emi都比lm25010要小很多，大约小了10dB，真心怀疑lm25010

首先，第一眼看到电路图的感觉，反向思维

其次，输出端得滤波都做得比较好

最后，是不是做得频率过高了的原因呢，我看都到3MHz了

开关频率太高，辐射确实不好弄。

最好是优化下开关的du/dt, di/dt，这个一般是干扰源，比如开通关断的慢一点。

不行的话，就优化下电感器件吧，比如是否带屏蔽层。

再不行就加滤波器、加屏蔽罩。

总之要找准原因，再实验改善。
