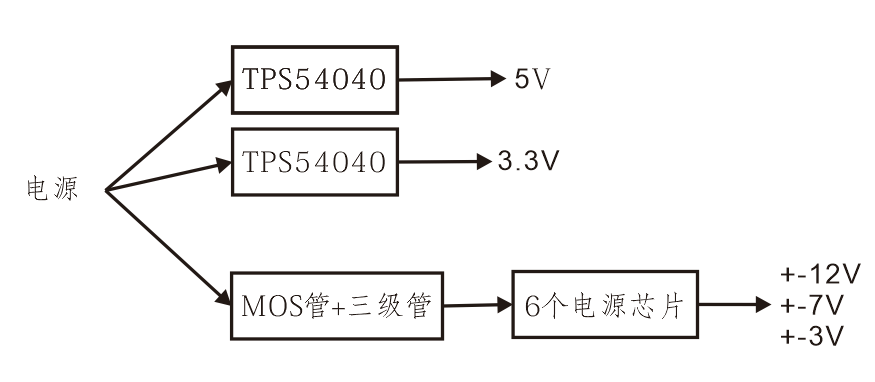

本人设计了一个电路莫管如上图所示，MOS管和三极管组成开关电路，用I/O控制通断，在开关闭合的瞬间（电路导通），两个TPS54040的输入 电压不变，电流瞬间为0，导致输出电压5V和3.3V被拉低；如果开关电路从硬件上直接短路（一直闭合，电路一直导通）则电路无影响，哪位大神能告诉是怎么回事？
楼主说的电流瞬间为0是指什么电流为0
TPS54040的输入电流，我是这么认为的，因为这个过程中TPS54040的输入电压不变，输出为0只能是输入电流太小或者为0
你看看是不是启动的时候冲击过大
怎么看，如果是需要怎么解决？
你之前的测试条件是什么？
接上安捷伦电源给电路供电，产生的3.3V用于给ARM供电，发现一上电ARM就重启，用示波器观察，发现3.3V在开关闭合瞬间被拉低
可以先把你的原理图和规格贴一下看看有没有问题
电路图太多，不知道贴哪个部分，电路单独测试都没问题
开关那部分电路有问题吗？使能信号是否正常
楼主，把你开关管和三极管部分的电路发出来看看，你开关管和三极管会频繁地开或关么？你是想用这部分电路生成+-12V，+-7V的电压？
开关电路没问题，在另一套PCB上可以正常工作，使能信号正常，用的ARM管脚使能
？
没问题，其他地方试过，使能信号正常
