我们的应用设计应该不正确的吧，限流电阻前的电压是机器工作需要的工作电压，限流电阻后的电压仅仅给法拉电容13.5v/2.5F充电.这样的话是否红圈表示的电路其电压应该接在限流电阻前即红圈标示的12v处，而限流采样电路保持不变接在限流电阻后即12vbat处不变。麻烦确认下，这样才是一个合理的应用场景。谢谢！
我们的应用设计应该不正确的吧，限流电阻前的电压是机器工作需要的工作电压，限流电阻后的电压仅仅给法拉电容13.5v/2.5F充电.这样的话是否红圈表示的电路其电压应该接在限流电阻前即红圈标示的12v处，而限流采样电路保持不变接在限流电阻后即12vbat处不变。麻烦确认下，这样才是一个合理的应用场景。谢谢！
您好
您分享的图片不清楚，所以不能贸然的确定正确与否。
如果您想核实您的设计是否存在问题可以通过以下两种方式：
1、官方仿真模型
https://www.ti.com.cn/cn/lit/zip/snvm731
将您的电路导入其中来进行验证。

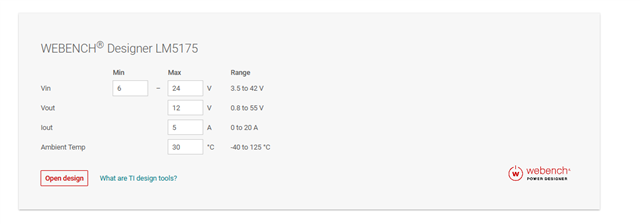

2、官方有webench工具，将参数输入会给您推荐相关的参考设计。
