各位前辈你们好：
请教一个问题，LM5122芯片由D触发器实现的四相交错BOOST电路，FB管脚是不是和两相交错BOOST方案一样，只有主芯片FB管脚接Vout分压电阻，其他三路接Vcc?
谢谢。
您好，
是的。

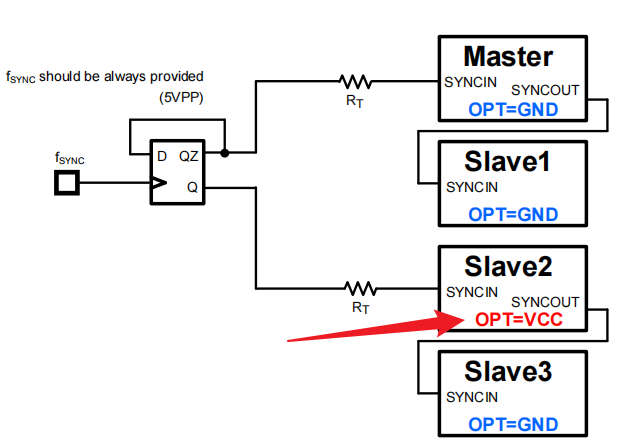

谢谢，同时再请教一下，为什么D触发器实现的4相BOOST，Slave2的OPT管脚接VCC而不是Master的OPT管脚接VCC，谢谢

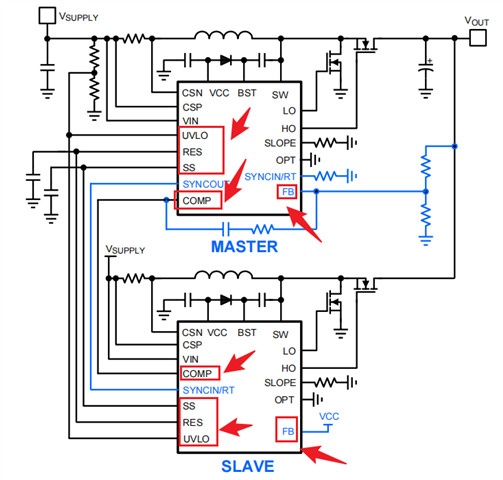

你好，同时再咨询一下，D触发器实现的4相BOOST，其他管脚UVLO、RES、SS、COMP这四个管脚也是接在一起吗？谢谢
这是master Mode 和Slave Mode 中的区别，OPT的连接，决定是否要分频实现相移。
请参考数据手册“7.4.4 Slave Mode and SYNCOUT”的说明和输出波形。
其他管脚设计请参考'Figure 31"。
如果您有更多疑问，请重新发帖，专题讨论，谢谢。
