Tina仿真三极管不导通的情况下，P沟道Mos管会导通，这个模型的G极无论是高还是地都会导通，求解答！
您好，
您可以附上您的仿真文件吗？我具体看下
PWM电压控制.TSC

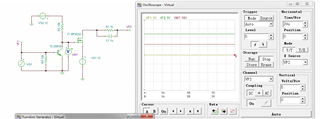

我发现是VF2端悬空的原因。但是我在VF2端对地接了个100k电阻，可看出P-MOS不是完全导通了，输出是1.21V，我感觉应该是这个P-MOS的导通电阻大造成的，我换成TI的 CSD25485F5 模型，输出电压降至1.21mV。这个应该是正常值。
说错了，截止的时候有1.21V输出电压，应该是由漏电流造成的。
CSD25485F5模型是在Tina库里面找到的吗
我是在CSD25485F5产品首页下载的，如下链接是其产品首页，按如下截图可以找到TINA 仿真文件，TI产品的仿真模型如果提供的话，都可以按照这个路径找到：
https://www.ti.com.cn/product/cn/CSD25485F5
