您好，关于CC2590所带的射频天线的PCB布局怎么做，能不能给一点介绍呢，第一次做射频天线的布局一点头绪都没有，愁煞人也！！！求帮忙，拜托拜托
天线和频段，带宽啥的相关。和是哪颗芯片没关系的。

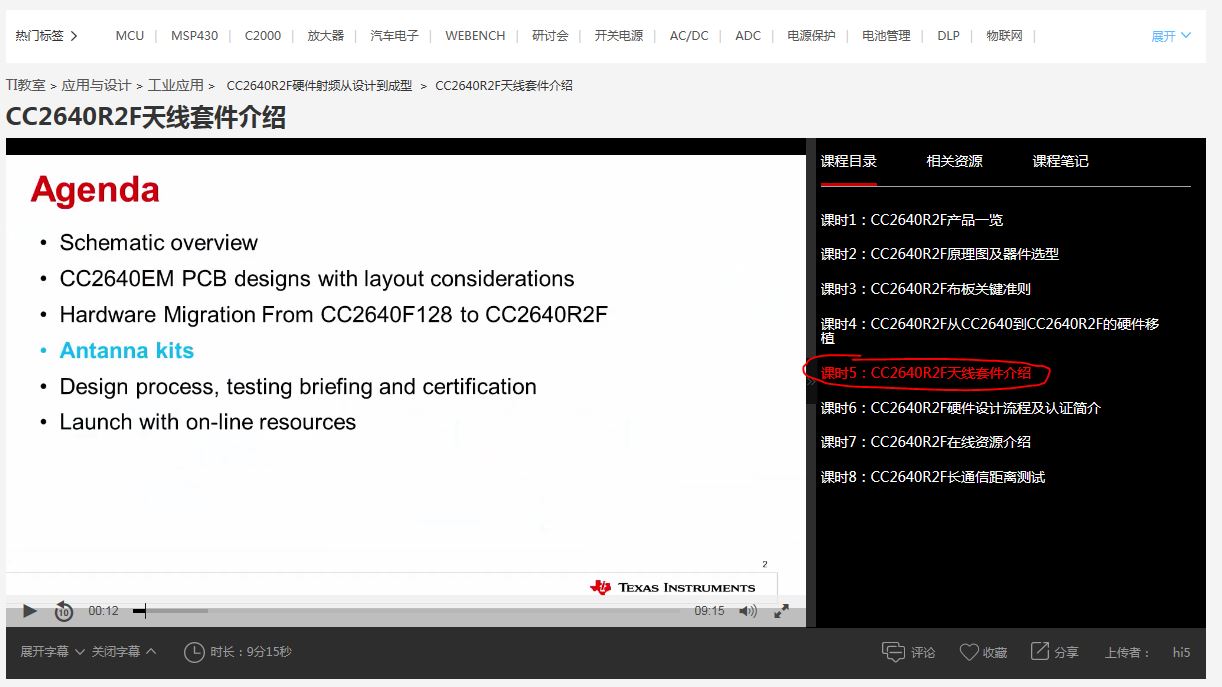

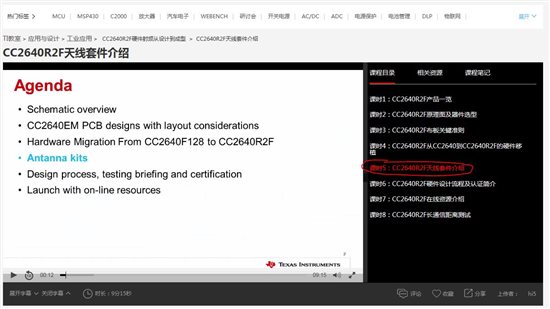

你可以参考这个视频，学习一下。里面提到了一些参考的链接可以下来用。
http://training.eeworld.com.cn/TI/video/9184
您也可以参考一下TI PCB天线的设计文件及相关文档
http://www.ti.com.cn/product/cn/CC2590/toolssoftware 内的参考设计
http://www.ti.com.cn/cn/lit/an/swra161b/swra161b.pdf
http://www.ti.com/lit/an/swra328/swra328.pdf
好的，非常感谢二位的回答，对我帮助非常大
您好，我从历程中得到的射频天线的PCB图形如附图所示，我想知道这种形状是怎么画的，放大了看是一根一根的线罗列起来的，能不能直接画个轮廓形状啊？这线的宽度对信号有影响吗？我能不能直接在上面添加元件布线？
Wency,
直接从TI的PCB文件中导出lib最方便呀。:-)
如果自己画的话，我觉得画shape方便。
BR. AZ
嗯，谢谢
