【个人电子产品参考设计精选—4】符合 Energy Star 6 效率等级的通用交流输入 6W 适配器

一款看似简单的设计，其实饱含数位工程师的心血和日日夜夜，这设计需经过千锤百炼、反复测评，才能够面市上线。TI Designs 参考设计库，诚意为您打造精典。欲查找更多参考设计？登陆TI Designs 参考设计库，就有您想要的设计！

TI Designs 设计库将会为您推出系列参考设计精选，包含工业、医疗、汽车电子、工厂自动化与控制、楼宇自动化、个人电子等各类应用，每周更新，千万不要错过哟！

这一期，咱们就先来看看“个人电子产品参考设计”有什么好的推荐吧！

了解更多，点击此处获取本参考设计的原文介绍。

设计概述：

此 5V/1.2A 适配器解决方案经过全面测试，通过 EMI 和 EMC（CE、RE）安全要求。此方案实现了高效率初级侧控制器 UCC28910。此设计的效率符合 Energy Star 6，适用于小型外壳。此设计的尺寸为 36mmX30mmX15mm，具有良好的热性能。整个工作范围内的无负载效率小于 30mW。使用了低成本 EE16 变压器。

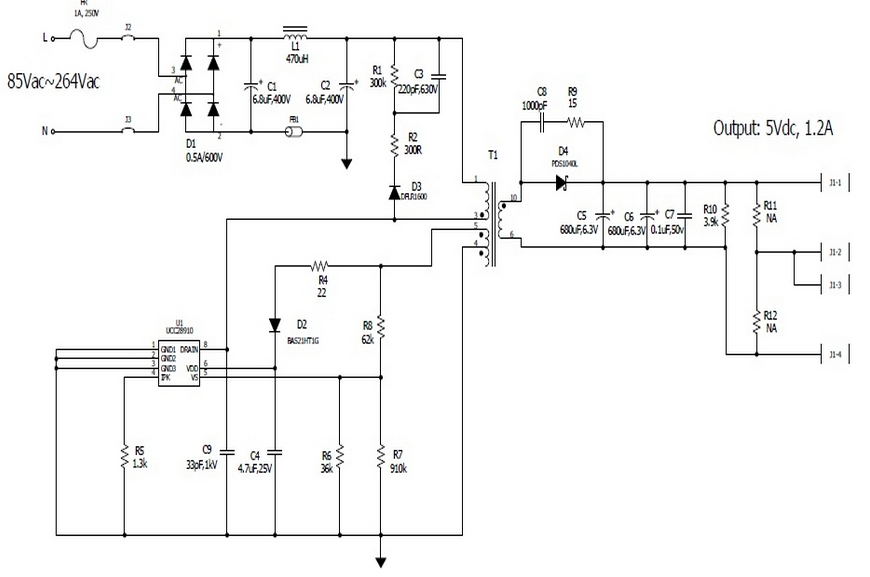

设计系统框图：（点击此处下载完整框图）

>>了解更多

设计特性：

• ·         经过全面测试，符合 EMC（CE、RE）和安全要求
• ·         整个输入范围内小于 30mW 无负载功率
• ·         通过谷底控制 PSR 控制器实现高效率（230Vac 时平均值为 78.9%）
• ·         通过减少组件实现良好的热性能
• ·         小巧外形：36mmx30mmx15mm
• ·         高精度 CC 和 CV 控制

>>了解更多

设计文档（点击此处下载完整设计资源）

>>了解更多

核心设计器件：

>>了解更多

设计Demo 演示板：

相关设计推荐：

参考设计1：符合 Energy Star 6 效率等级的通用交流输入 15W 适配器

描述：已通过EMI和EMC (CE, RE)安全要求，是符合Energy Star 6效率等级的通用交流输入15W适配器。

参考设计2：通用交流输入、5V/2.1A 智能·USB 充电器

描述：在电流高达 2.1A 的情况下，采用准谐振反激式UCC28700生成5V隔离电压。TPS2511 USB 电源开关还提供数据线路控制，可为多数智能手机和平板电脑充电。
