设计简介
此 TI 设计是一种适用于可编程逻辑控制器 (PLC) 的完整的 8 通道数字输入模块前端参考设计。此设计经过全面测试,符合工业自动化系统的 IEC61000-4 EMC 和浪涌要求,因此加快了客户的产品上市时间。此设计串行化处理 8 个数字输入,每个输入最高 34 伏,减少了隔离通道的数量和主机接口所需的 GPIO 引脚。

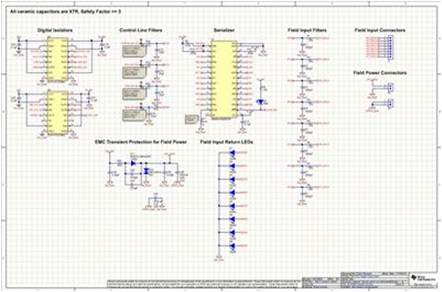

设计系统框图(点击此处下载原理图/方框图)
设计特性:
- · 通过全面测试,符合 IEC61000-4 关于 ESD、EFT 和浪涌的要求
- · 输入保护电路和集成式 15kV ESD 保护
- · 用户可编程输入电流限制为 2mA,提供过流保护
- · 对数据和 SPI 数据进行电隔离,峰值为 4242 伏
- · 集成式过热指示器,在发生故障时断开输入
- · 纤薄外形 95 x 50 x 10mm(长x宽x高)
设计文档(点击此处下载完整设计资源)
核心设计器件:
型号 |
描述 |
相关文档 |
免费样片 |
MSP430FR573x、MSP430FR572x 混合信号微处理器 |
|||
60V N 通道 NexFET™ 功率 MOSFET |
|||
LM5017 100V、600mA 恒准时同步降压 |

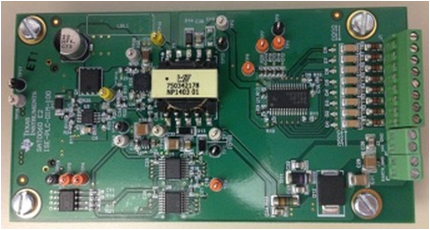

设计Demo 演示板:
相关设计推荐:
参考设计:PLC/DCS I/O 模块:模拟输出
描述:I/O 模块是用于终端设备(例如,PLC [可编程逻辑控制器]、PAC [可编程自动控制器] 和 DCS [分布式控制系统])的工业控制系统的构建块。
>>了解更多
