我将vcc+接+12V，vcc-接地
做出板子来后，IN-和IN+不相同，没有虚短。
无论IN+怎么变化，IN-均保持.028V左右，输出OUT为1.6V左右

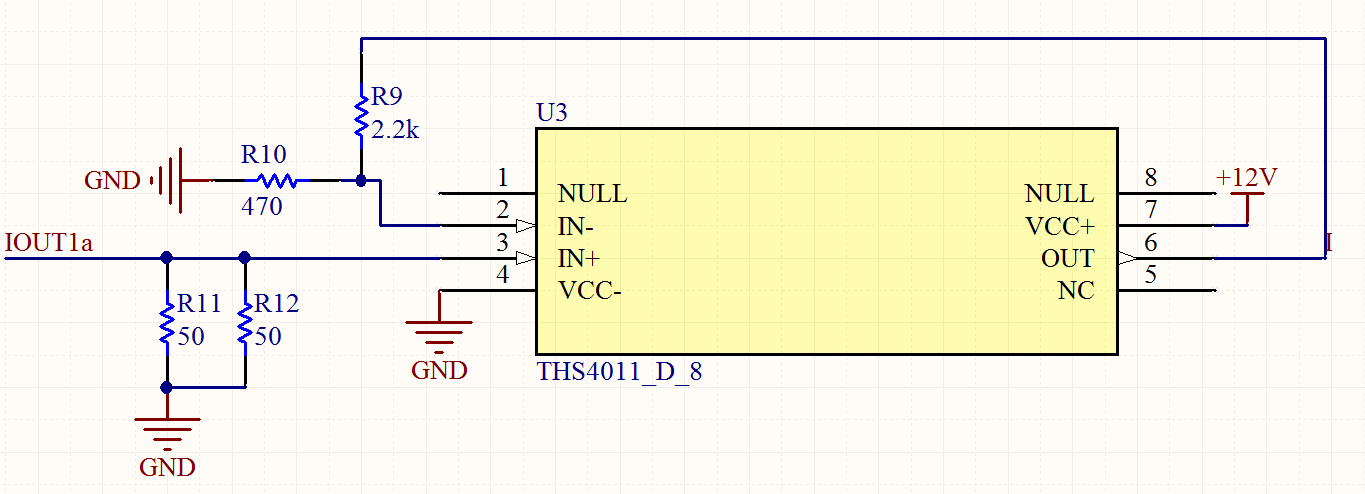

altium designer原理图在附件。
求解答，感谢！！！
你这样是单电源运放使用，要确保直流工作点在1/2Vcc比较方便，信号是有6V直流偏置吗？

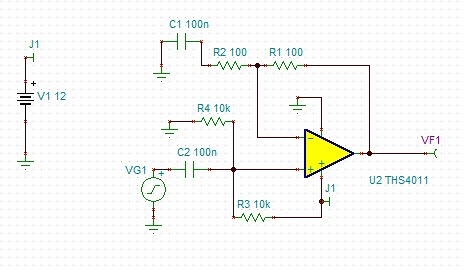

如果信号没有6V直流偏置，建议如附件处理。
如果信号已经考虑了偏置问题，那么只需要在反相端接地电阻处串联一个电容（如附件C1）即可，同相端不需要改变。
希望能帮助到你。
电路放大的是直流信号，想把0.5V放大到2.5V，现在运放就算不加反馈当电压比较器用，都没反应，输出恒为1.6V
电路放大的是直流信号，想把0.5V放大到2.5V。
现在不加反馈，把ths4011作为电压比较器用，都没反应，输出恒为1.6V。
测了3个ths4011，都是这样。
运算放大器放大的是信号电压与参考电压之差，单电源用的话参考电压需要自己设定，在我之前所举的例子中，参考电压为6V，此时0.5-2.5的变化反而是缩小。此外，输出1.6V应当是比较器判决为低，THS4011不是R-R运放，输出低电平在1.6V完全正常，可能你将参考电压设为了GND，而信号输入并没有低于GND的部分，而0-12V供电也很难处理低于GND的信号。
嗯嗯，您说的太对了，就是这个问题，太谢谢您了~
确实是没考虑到ths4011不是R-R。
太谢谢了！！
