如图1：仿真正常。输入波形为50Hz正弦波。运放电源已加旁路电容。实际电路当输入电压为VinRMS=0.5V时，输出勉强过得去，如图2，但可以看出波形上叠加了大量的高频信号，再放大高频信号，如图3，图4，高频信号类似于振铃。当输入电压为VinRMS=0.7V时，输出见图5，放大粗的区域，如图6。不知道为什么会这样，请高手指点迷津。

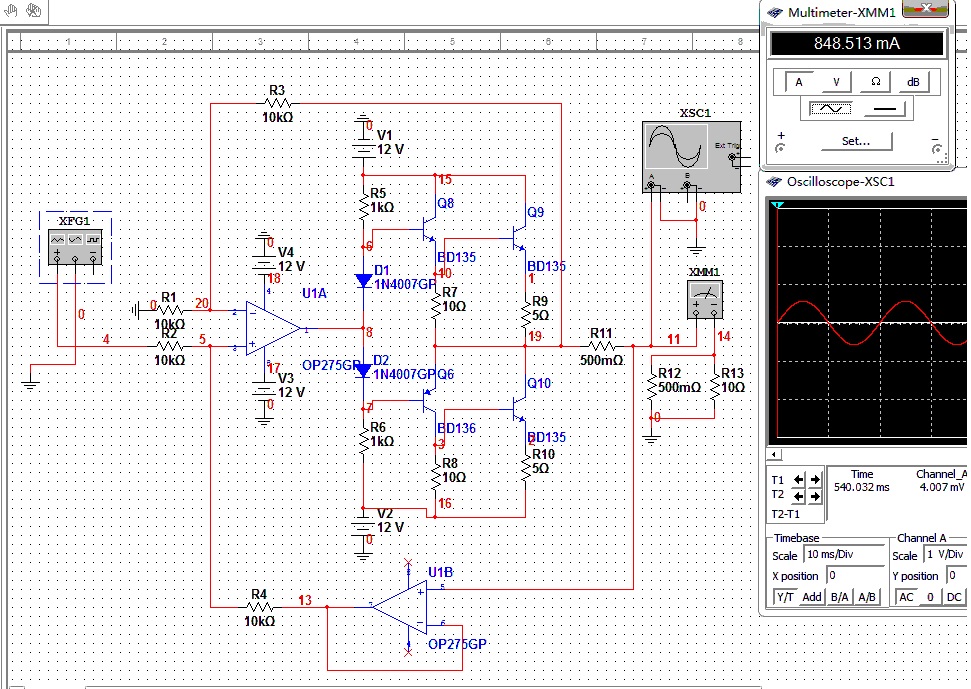

图1，仿真时，信号输出正常。
图2，实际电路，信号波形整体变粗；

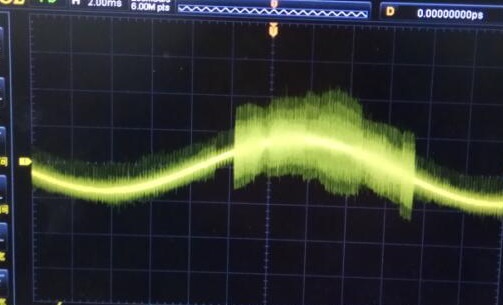

图3，放大图2波形；

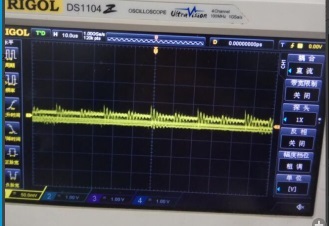

图4，放大图3；

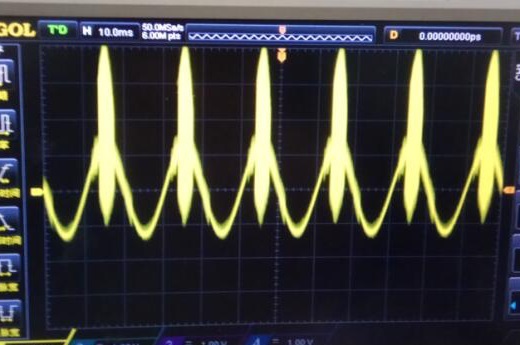

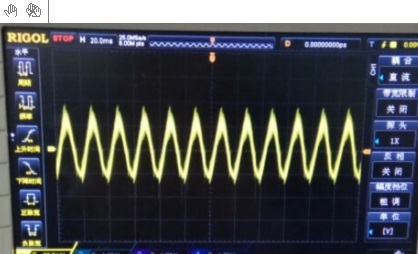

输入信号改为Vinrms=0.7V时，信号完全失真。
您是用的PCB板还是搭的面包板？即使PCB板，如果不合理的layout，以及反馈电阻自带的电容，PCB走线的寄生电容都可引起信号振荡。
